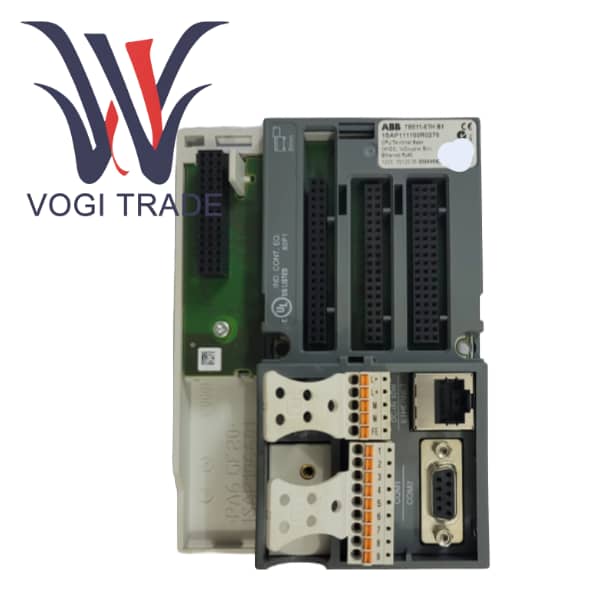

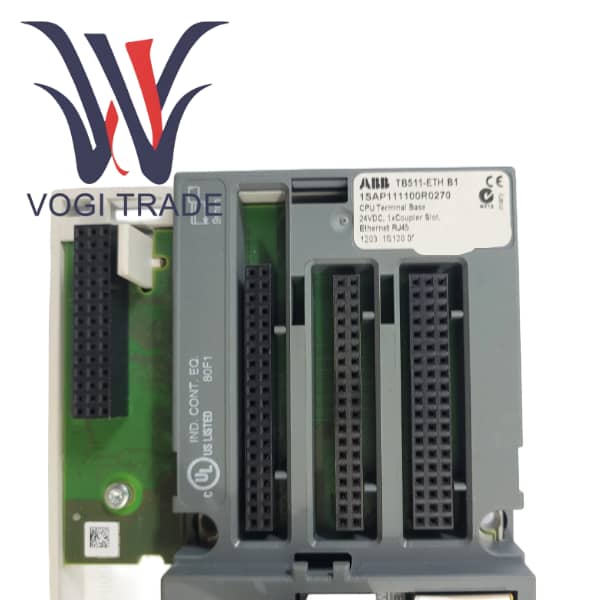

Бренд: АББОписание: Терминальный блок ввода-выводаСостояние: Совершенно новыйСертификат: ОТЧЕТ О ИСПЫТАНИЯХ COO ГАРАНТИЙНОЕ ПИСЬМОГарантия: 1 годКол-во инвентаря: 4Срок оплаты: Т/ТПорт доставки: СямэньABB TB511-ETH 1SAP111100R0270 — это терминальная база с интерфейсом Ethernet для программируемых логических контроллеров ABB серии AC 500.
| Производство |
АББ |
| Номер модели |
ТБ511-ETH |
| Номер заказа |
1SAP111100R027 |
| Каталог |
S500 ввода/вывода |
| Страна происхождения |
Швейцария |
| КОД ТН ВЭД |
8538900000 |

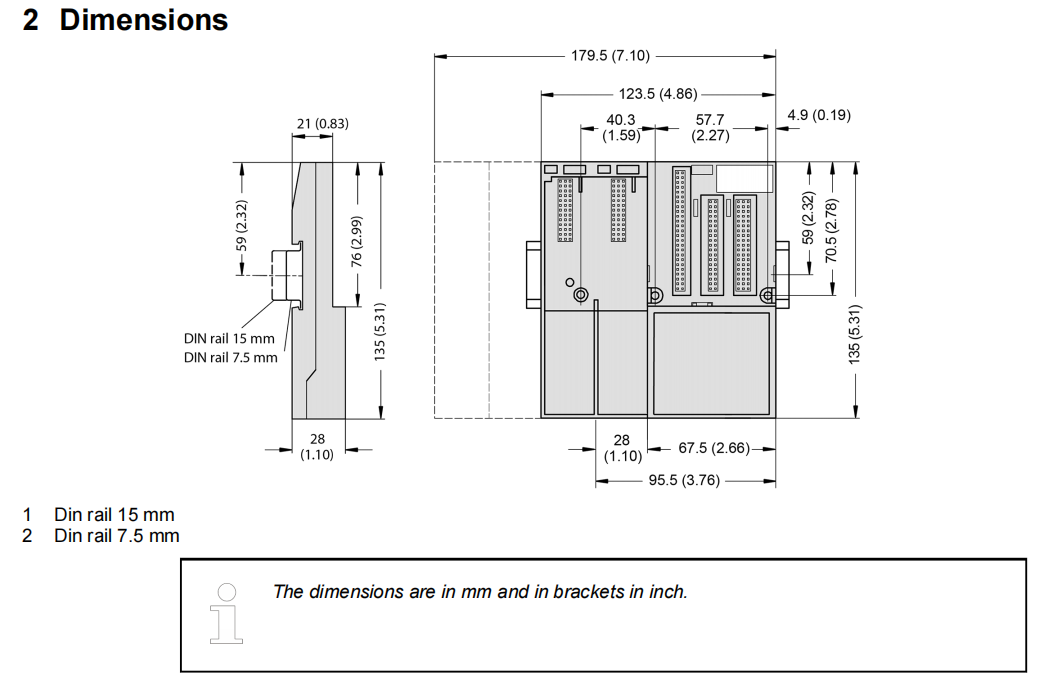

| Измерение |
14*8*4 см |
| Масса |
0,2 кг |
Обзор продукта
TB511-ETH — это компактная интегрированная клеммная база, разработанная компанией ABB для модульных ПЛК серии AC 500. 1SAP111100R0270 — это не только физическая платформа для установки процессорного модуля ЦП и модуля связи, но также интегрированная локальная шина ввода-вывода, распределение питания, интерфейс связи и ключевые функции подключения Ethernet.
Эта база имеет «интегрированную» конструкцию, в которой напрямую интегрированы порты связи Ethernet, которые обычно необходимо настраивать отдельно на базе. Пользователям нужно только вставить модуль ЦП AC 500 в его единственный слот процессора и выбрать, устанавливать ли дополнительные коммуникационные модули в коммуникационный слот, если это необходимо, чтобы немедленно получить полноценную станцию ПЛК с интерфейсом RJ45 Ethernet. Этот встроенный интерфейс Ethernet поддерживает стандартный протокол TCP/IP и используется для реализации программирования ПЛК, связи HMI/SCADA, доступа к веб-серверу и обмена данными между ПЛК. TB511-ETH — идеальная отправная точка для создания приложений автоматизации малого и среднего размера или использования в качестве главной станции распределенного ввода-вывода.
Сравнение похожих продуктов
| Измерение сравнения |
ТБ511-ETH |
ТБ521-ETH |
ТБ523-2ETH |
ТБ541 |
| Слот процессора |
1 |
1 |
1 |
1 |
| Слот связи |
1 |
2 |
2 |
4 |
| Встроенный Ethernet |
1 (РДЖ45) |
0 |
2 | 0 |
| Максимальный ток потребления |
0,35 А |
0,4 А |
0,4 А |
0,6 А |
| Основные преимущества |
Самое компактное и недорогое решение с сетевыми портами. |
Возможность сбалансированного расширения связи |
Резервированная/разделенная сеть с двумя сетевыми портами |
Максимальная возможность расширения связи |
| Типичные применения |
Небольшие отдельные машины, OEM-оборудование, простое управление процессом |
Приложения среднего размера, требующие 1-2 дополнительных видов связи |
Критически важные приложения, требующие резервирования сети или разделения ИТ и ОТ. |
Большие и сложные системы, шлюзовые приложения |
Ключевые моменты, на которые следует обратить внимание
Спецификация источника питания гарантирует достаточную мощность внешнего источника питания 24 В постоянного тока. Он не только должен соответствовать требованию TB511-ETH по току 0,35 А, но также учитывать общее потребление тока ЦП и всех модулей ввода-вывода с некоторым запасом.
Вся станция ПЛК должна быть подключена к хорошему защитному заземлению для обеспечения электромагнитной совместимости и эксплуатационной безопасности.
Хотя TB511-ETH совместим со всеми ЦП AC 500, убедитесь, что версия прошивки выбранного ЦП совместима с вашим инженерным программным обеспечением.
При первом использовании вам необходимо установить IP-адрес встроенного порта Ethernet через последовательный порт (COM1) или с помощью инструмента настройки IP компании ABB, чтобы облегчить последующее программирование и связь через Ethernet.
