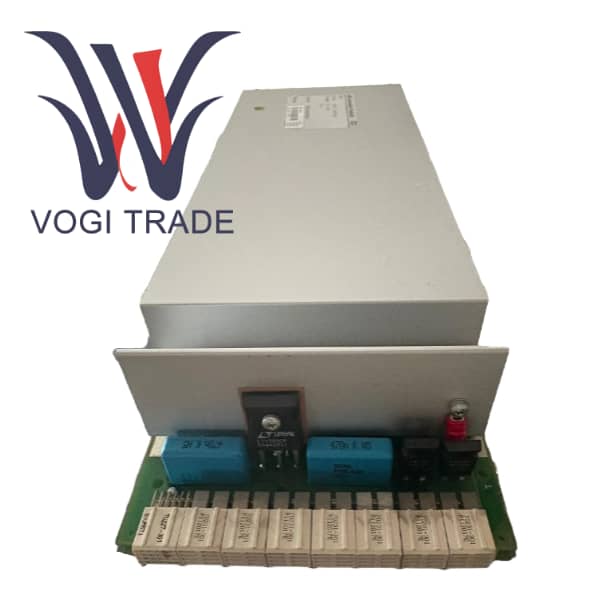

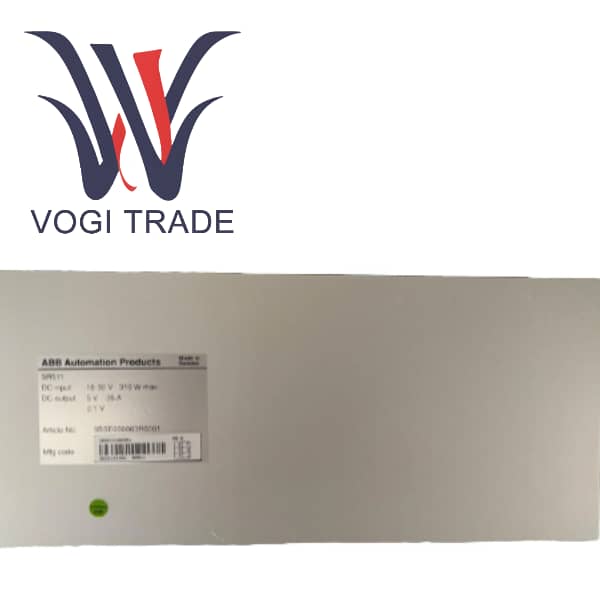

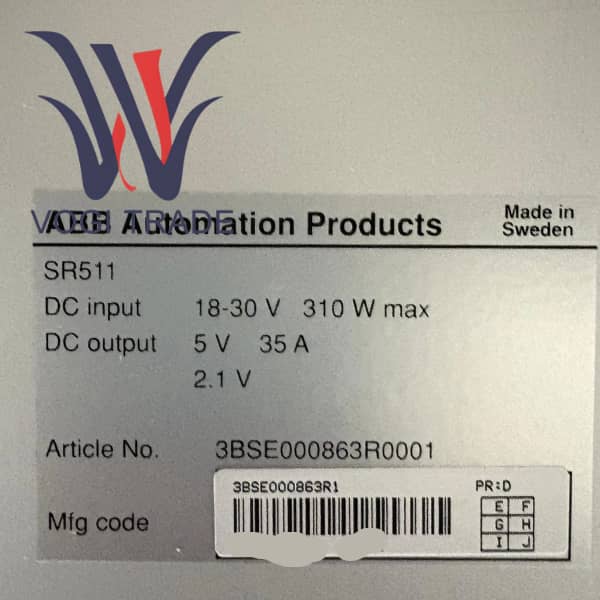

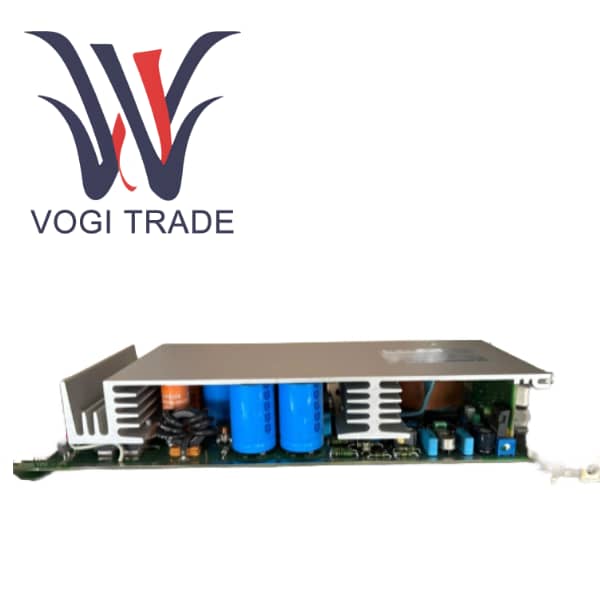

АББ СР511 3BSE000863R1

Обзор продукта

SR511 — это компонент прецизионного управления питанием в распределенной системе управления процессами ABB Advant Master. 3BSE000863R1 определяется как «Регулятор 24 В/5 В». Основная функция заключается в преобразовании и стабилизации основного источника питания +24 В постоянного тока, подаваемого системой, в напряжение +5 В постоянного тока для питания цифровых логических схем в системе Advant Master, к которым предъявляются чрезвычайно высокие требования к качеству электроэнергии.

В сложных электронных системах разные типы схем предъявляют совершенно разные требования к источникам питания. Мощные модули ввода-вывода и реле могут напрямую использовать +24 В, но микропроцессоры и цифровые микросхемы, образующие «мозг» контроллера, требуют очень чистого, малопульсирующего и высокостабильного источника питания +5 В. SR511 как раз и играет роль этого «вторичного источника питания» или «бортового источника питания». 3BSE000863R1 обычно устанавливается как независимый модуль в стойке контроллера, получая входное напряжение +24 В от независимого блока питания или объединительной платы стойки и проходя через внутреннюю схему линейного регулирования или импульсного регулирования. Высококачественный выходной источник питания +5 В гарантирует, что основная логика управления может работать в чрезвычайно стабильной электрической среде, не подверженной влиянию колебаний основного источника питания или изменений нагрузки.

Функциональные особенности продукта

Высокоточное преобразование напряжения и стабилизация напряжения

Подавление пульсаций. Основной источник питания (+24 В) может создавать помехи и пульсации во время передачи. Схема стабилизации напряжения внутри SR511 может эффективно фильтровать эти помехи и выдавать чрезвычайно плавный и чистый постоянный ток +5 В, что имеет решающее значение для стабильной работы высокоскоростных цифровых схем.

Скорость регулирования нагрузки. Независимо от того, как изменяется ток нагрузки нисходящей цифровой цепи, SR511 может поддерживать выходное напряжение +5 В в чрезвычайно малом диапазоне допуска, обеспечивая точность логического уровня.

Защита и изоляция

Защита от перегрузки по току/короткого замыкания. Если в нисходящей цепи происходит короткое замыкание или перегрузка, SR511 должен иметь внутренний механизм защиты, который может ограничить выходной ток или отключить выход, чтобы предотвратить повреждение себя и дорогого нисходящего модуля контроллера из-за перегрузки по току.

Интеграция и надежность на уровне системы

Разработан специально для AC 400. Его физические размеры и разъемы специально разработаны для стойки Advant Master, что обеспечивает идеальную механическую и электрическую совместимость.

Применимая отраслевая сфера

Сценарии применения SR511 полностью определяются системой Advant Master, к которой он принадлежит. 3BSE000863R1 обслуживает все отрасли, в которых используется эта классическая РСУ и предъявляются чрезвычайно высокие требования к стабильности основного контроллера.

Энергия и электричество. В главных диспетчерских атомных электростанций и крупных тепловых электростанций недопустим любой отказ контроллера, вызванный проблемами электроснабжения.

Нефтяная, газовая и химическая промышленность. Основное оборудование нефтеперерабатывающего завода — крупная установка крекинга этилена — должна работать непрерывно 7х24 часа.

Горное дело и металлургия. Потери от простоя доменных печей, конвертеров и линий горячей прокатки на металлургических предприятиях огромны.

Для любого завода, на котором до сих пор используется система DCS ABB Advant Master/AC 400, SR511 является незаменимым «кардиостимулятором» в стойке контроллера.
