АББ SC510 3BSE003832R1

Обзор продукта

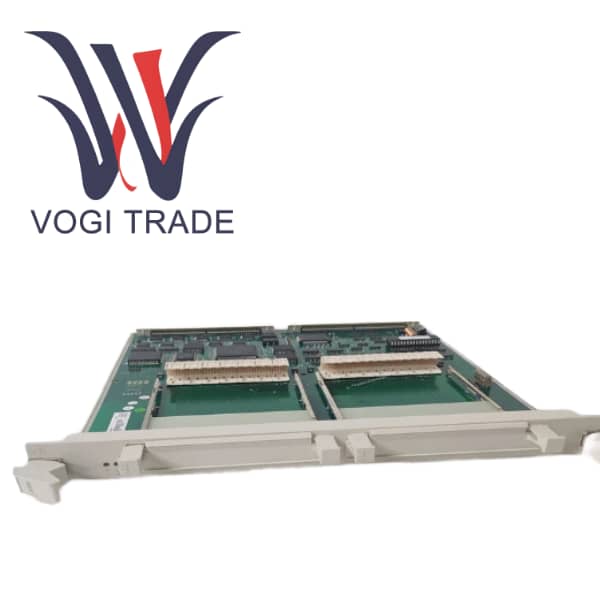

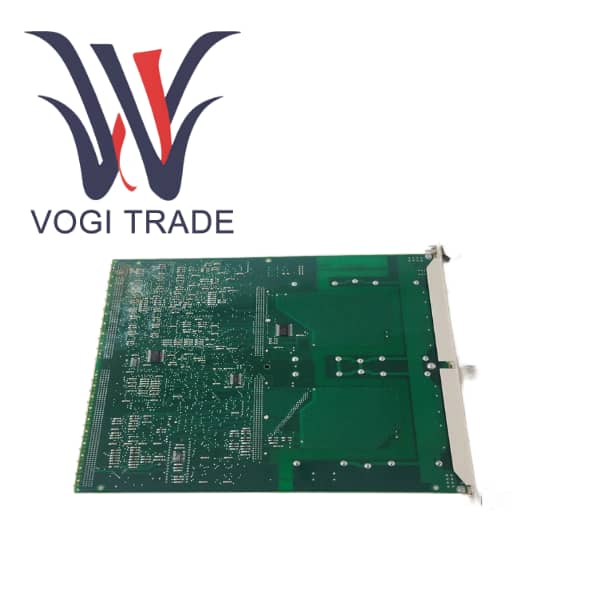

ABB SC510 — это ключевая платформа аппаратного расширения в распределенной системе управления процессами Advant Master. 3BSE003832R1 определяется как несущая подмодуля без ЦП. Основная функция — служить носителем физических и электрических интерфейсов для установки и переноса различных функциональных коммуникационных субмодулей.

В архитектуре системы Advant Master, чтобы добиться гибкого функционального расширения и сэкономить ценные места в стойке, компания ABB приняла философию проектирования «главный-подчиненный» или «несущая плата-субплата». Субстраты, подобные SC510, сами по себе не содержат никаких возможностей обработки. В основном они оснащены разъемами объединительной платы, распределением питания, структурами рассеивания тепла и одним или несколькими выделенными слотами. Реальная функция реализуется вставленными в нее подмодулями. Такая конструкция значительно повышает степень модульности и эффективность использования пространства системы. Например, несущая плата SC510 может поддерживать два субмодуля CI531, обеспечивая тем самым до четырех последовательных портов RS-232 в стандартном слоте, что несравнимо с традиционными однофункциональными модулями.

Функциональные особенности продукта

Модульная платформа расширения

Хост подмодуля. Основная ценность SC510 заключается в его способности выступать в роли «хоста». 3BSE000863R1 может содержать определенные серии коммуникационных субмодулей и легко интегрировать функции этих субмодулей в объединительную шину системы Advant Master.

Экономьте место в стойке. Это самое существенное преимущество. Установив несколько субмодулей на одну несущую плату SC510, можно увеличить количество точек ввода-вывода или связи, занимая при этом только один слот в стойке. Это крайне важно для сценариев приложений, где мало места или требуется большое количество портов последовательной связи.

Упрощение архитектуры системы и проводки

Централизованное электроснабжение и связь. Все субмодули, вставленные в SC510, получают питание и передачу данных от объединительной платы системы через несущую плату, что устраняет необходимость в отдельной проводке для каждого субмодуля. Это значительно упрощает проводку внутри шкафа, снижает частоту ошибок, повышает аккуратность и удобство обслуживания системы.

Единое управление. С помощью инженерного программного обеспечения ABB SC510 и его субмодули можно настраивать, диагностировать и управлять как единое целое, что повышает эффективность проектирования.
