АББ SB510 3BSE000860R1

Обзор продуктаw

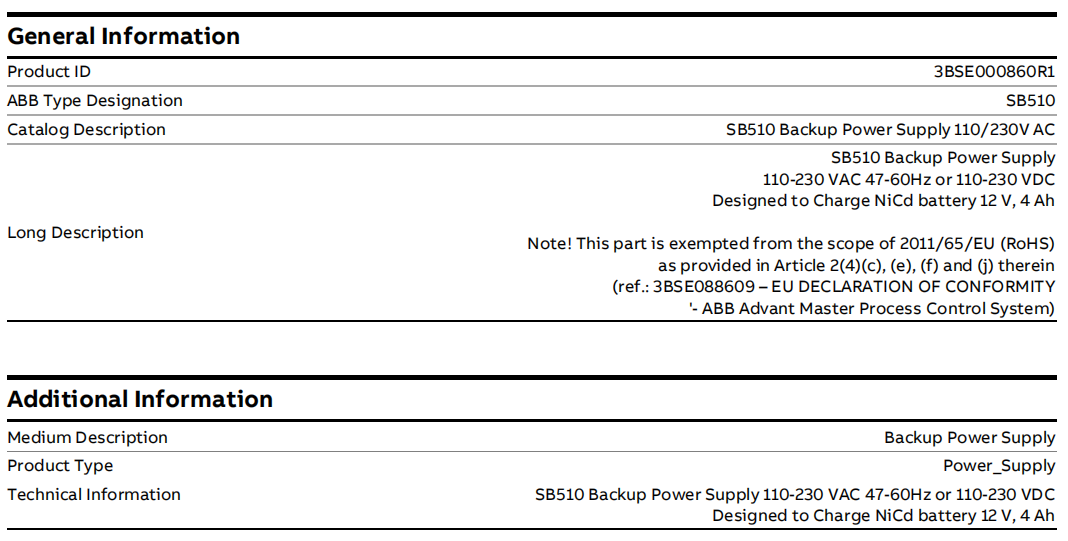

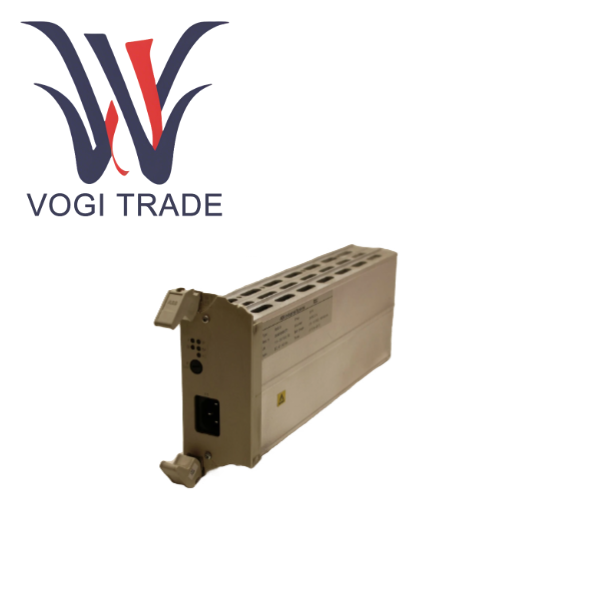

SB510 — это ключевой компонент резервного питания в распределенной системе управления процессами ABB Advant Master. 3BSE000860R1 определяется как резервный источник питания. Основная функция заключается в обеспечении кратковременного, но важного питания постоянным током критической памяти в системе Advant Master, когда основной источник питания переменного тока выходит из строя или прерывается, чтобы предотвратить потерю программы и важных данных, вызванную внезапными перебоями в подаче электроэнергии.

В сфере промышленной автоматизации незапланированные простои систем РСУ могут привести к катастрофическим последствиям. Хотя основное электропитание системы обычно обеспечивается ИБП, SB510 обеспечивает последнюю линию защиты. Внутри находится никель-кадмиевый аккумулятор напряжением 12 В и емкостью 4 Ач. При выходе из строя основного источника питания он может немедленно и плавно переключиться на питание от батареи для поддержания работы ключевых схем, таких как CMOS RAM внутри контроллера, гарантируя, что система может быстро и безопасно перезапуститься с точки останова после восстановления основного источника питания без необходимости повторной загрузки всей программы управления. Тем самым сводя к минимуму время простоя и защищая целостность производственных данных.

Функциональные особенности продукта

Двухрежимный вход, высокая адаптируемость

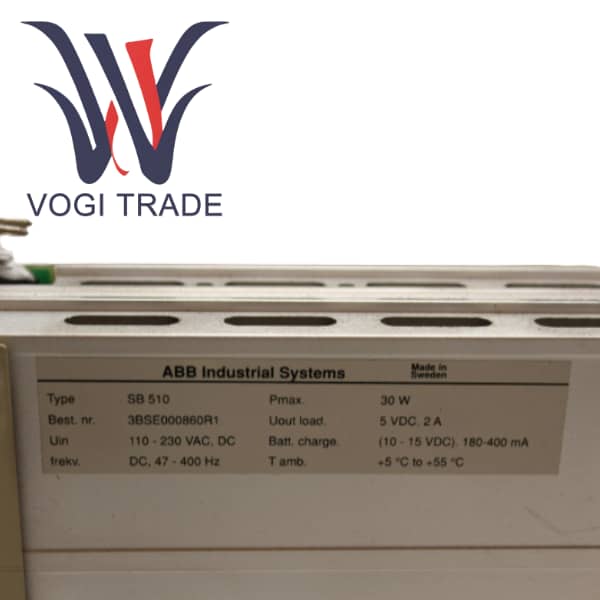

Совместимая с переменным/постоянным током SB510 может принимать напряжение 110–230 В переменного тока или 110–230 В постоянного тока в качестве основного источника питания. Это позволяет гибко развертывать его в различных заводских средах, независимо от того, питаются ли они в основном от сети переменного тока или имеют системы электропитания постоянного тока.

Специализированное управление батареями

NiCd аккумулятор имеет оптимизированную внутреннюю схему и специально разработан для никель-кадмиевых аккумуляторов напряжением 12 В и емкостью 4 Ач. NiCd аккумуляторы известны своей высокой надежностью, широким диапазоном рабочих температур и длительным сроком службы, что делает их очень подходящими для промышленного резервного питания. SB510 не только заряжает аккумулятор, но также оснащен схемами защиты от перезаряда и управления разрядом, чтобы максимально увеличить срок службы аккумулятора и его производительность.

Когда напряжение основного источника питания падает ниже заданного порога, схема переключения внутри SB510 может переключить нагрузку с основного источника питания на питание от батареи в течение микросекунд, гарантируя, что в защищаемой цепи не произойдет никакого прерывания напряжения.

Обеспечить целостность системы

В системе Advant Master программы логики управления обычно хранятся в оперативной памяти, что требует постоянного питания. Резервное питание SB510 гарантирует, что эти программы не будут потеряны даже в случае полного отключения электроэнергии.

Записи сигналов тревоги, последовательности событий, данные аккумуляторов и другая важная информация для анализа аварий и отслеживания производства, генерируемая во время работы системы, также зависят от сохранности SB510.

Сравнение преимуществ и недостатков

Преимущества

Точная защита данных эффективно защищает наиболее важные активы системы — программы управления и эксплуатационные данные — при минимальных затратах и ​​минимальной сложности.

Высокая надежность достигается за счет компонентов промышленного класса и проверенной технологии NiCd аккумуляторов, обеспечивающих надежную работу в критические моменты.

Поскольку он является стандартным аксессуаром системы Advant Master, его установка и подключение очень просты и идеально подходят к стойке контроллера.

Недостаток

NiCd-аккумуляторы имеют срок службы и со временем стареют в ходе циклов зарядки и разрядки, при этом их емкость постепенно снижается. Требуются регулярные проверки и замены; в противном случае в критические моменты может не быть обеспечено достаточное время резервного копирования.

NiCd аккумуляторы содержат тяжелый металл кадмий и классифицируются как опасные отходы. Их утилизация должна соответствовать строгим правилам защиты окружающей среды, что увеличивает стоимость и сложность переработки в конце их жизненного цикла.

По сравнению с современными суперконденсаторами или литиевыми батареями, NiCd батареи имеют более низкую плотность энергии и такие проблемы, как эффект памяти.
