АББ SA168 3BSE003389R1

Обзор продукта

SA168 — это основной компонент источника питания в распределенной системе управления процессами ABB Advant Master. 3BSE003389R1 определяется как «Блок питания», основная функция которого заключается в преобразовании основного источника питания переменного тока, поставляемого на заводе, в стабильное, чистое рабочее напряжение постоянного тока с низкими пульсациями, необходимое для всех электронных модулей в системе Advant Master.

В крупномасштабной РСУ типа Advant Master, используемой для ответственных промышленных процессов, надежная работа всей системы управления полностью зависит от качественной и высокорезервированной системы электропитания. SA168, как поставщик источника питания для стойки, должен не только обеспечивать достаточную мощность, но также обладать такими функциями безопасности, как защита от перенапряжения, сверхтока и короткого замыкания. Более того, он должен быть способен поддерживать стабильную выходную мощность, когда основной источник питания испытывает кратковременные колебания, предотвращая выход из строя всей системы управления из-за проблем с электропитанием и, таким образом, избегая серьезных аварий, связанных с безопасностью производства, или повреждения оборудования.

Функциональные особенности продукта

Разработан специально для РСУ высокой доступности.

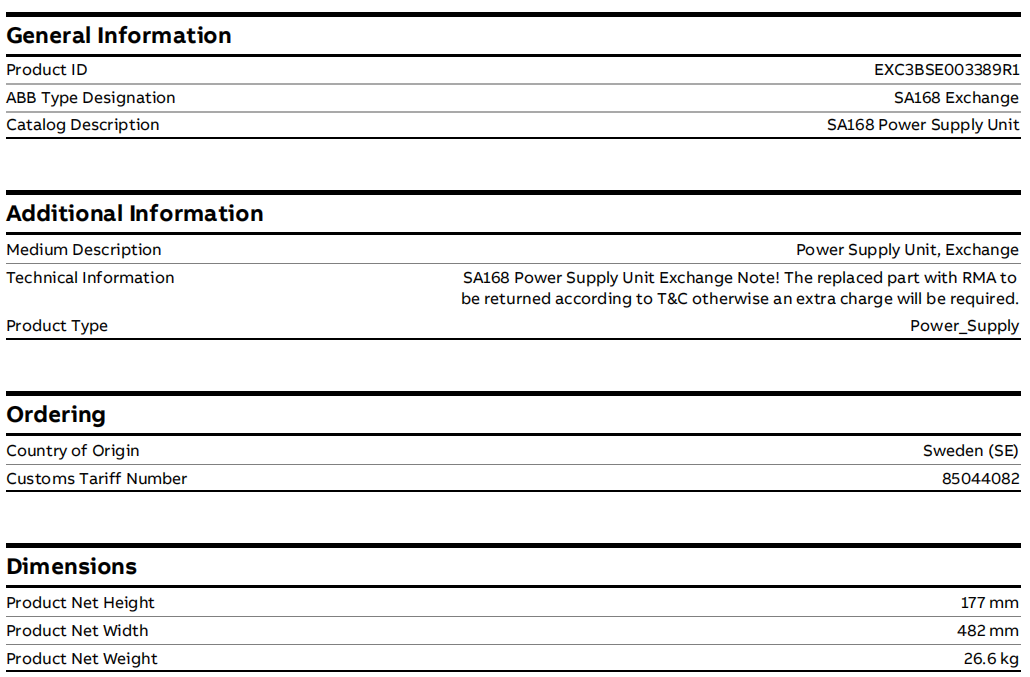

При весе 26,6 кг и высоте 177 мм он включает в себя трансформаторы большой мощности, фильтры и силовые устройства, способные обеспечить обильное и стабильное питание для всех модулей во всей стойке AC 400.

Он имеет несколько механизмов защиты и оснащен полной защитой от перенапряжения, защитой от перегрузки по току и схемами защиты от короткого замыкания. Когда на выходной клемме возникает неисправность, она может быстро отключить выход или перейти в режим ограничения тока для защиты дорогостоящего последующего модуля управления.

Поддержка резервирования питания. В критически важных приложениях стойки AC 400 обычно оборудуются двумя или более блоками питания SA168 и работают в параллельном резервном режиме. Даже если один из блоков питания выйдет из строя, остальные блоки смогут беспрепятственно взять на себя всю нагрузку, гарантируя, что электропитание системы не будет прервано.

Системная интеграция и диагностика

Источник питания объединительной платы. SA168 обеспечивает питание постоянного тока для всех вставленных модулей через объединительную плату стойки, упрощая внутреннюю проводку.

Индикация состояния и сигнализация: на панели блока питания обычно имеются светодиодные индикаторы, показывающие состояние нормального источника питания, неисправности и т. д. Что еще более важно, эти сигналы состояния будут передаваться в реальном времени контроллеру Advant через шину объединительной платы. Операторы могут удаленно отслеживать состояние работоспособности каждого энергоблока на операторской станции Advant OCS для обеспечения профилактического обслуживания.
