АББ РЕГ216

Подробности

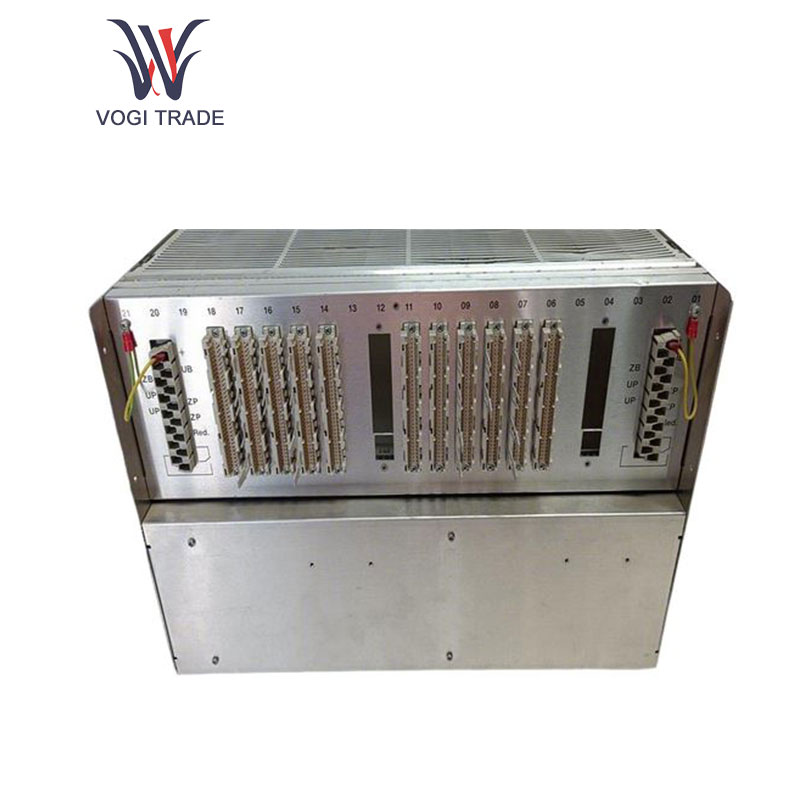

ABB REG216 — это усовершенствованный цифровой модуль защиты генератора, широко используемый для защиты энергосистем.

Параметры использования

Источник питания: диапазон входного напряжения вспомогательного источника постоянного тока 216NG61, 216NG62 и 216NG63 составляет от 36 до 312 В постоянного тока, выходное напряжение 24 В постоянного тока; 150 Вт, короткое замыкание на выходе, защита от перегрузки; можно подключать параллельно для увеличения номинальной мощности и обеспечения резервирования, требуется 3 места в стойке.

Процессор: с помощью 32-битного процессора 80486DX-2 прикладное программное обеспечение хранится во флэш-СППЗУ, рабочие данные хранятся в ОЗУ, а настройки сохраняются в энергонезависимой флэш-СППЗУ. Он имеет беспотенциальный интерфейс RS-423 для работы с ПК.

Блок аналогового ввода: 216EA62 может осуществлять одновременную выборку 24 входов, по 6 входов в группе, частота дискретизации 600 (720) Гц, частота 50 (60) Гц; занимает 2 места в стойке.

Блок цифрового вывода: цифровой выход 216AB61 управляет реле в блоке выходных вспомогательных реле через 32 выходных клеммы, имеет функцию защиты от короткого замыкания и светодиодную индикацию состояния активации реле; занимает 1 место в стойке. Блок выхода отключения и входа переключения: 216DB61 имеет 8 выходных клемм для биполярного управления вспомогательным реле отключения и контролирует выходы 16 входных клемм для входа переключателя узла вспомогательного реле. Активированные выходы и входы обозначаются светодиодами; занимает 1 место в стойке.

Функция продукта

Общая функция защиты: REG216 обеспечивает различные функции защиты, включая защиту от перегрузки по току, защиту от пониженного напряжения, защиту от перенапряжения, защиту от обратной мощности, мониторинг состояния работы генератора в реальном времени, чтобы обеспечить стабильную работу генераторной установки и избежать сбоев. Также применяется технология дифференциальной защиты, основанная на принципе векторного произведения, которая может сохранять высокую стабильность в случае сквозных замыканий и насыщения ТТ. Время действия дифференциальной защиты составляет менее 30 мс, что позволяет эффективно защитить генератор от повреждений.

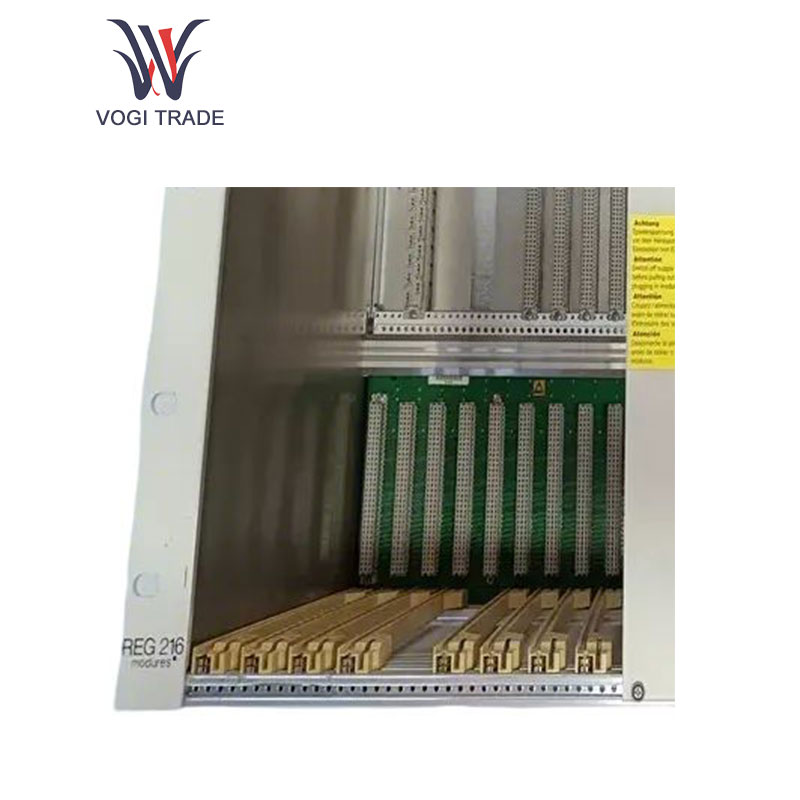

Модульная конструкция: как программное, так и аппаратное обеспечение имеют модульную конструкцию, и пользователи могут настраивать их в соответствии с реальными потребностями. Установка и настройка выполняются быстро, подключение простое, гибкость высокая и масштабируемость высокая. Для всей схемы защиты требуется меньше аппаратных модулей. Стойку можно крупно соединить между собой в 21 стойке всего устройства для размещения других реле защиты.

Цифровая обработка сигналов: Все функции защиты работают с выборками значений напряжения и тока системы. Частота дискретизации блока аналогового ввода составляет 12 раз за цикл, а динамический диапазон — 15 бит. Вся дальнейшая обработка сигнала выполняется на чисто цифровом уровне. Цифровая фильтрация очень тщательно подавляет постоянную составляющую и гармоники, обеспечивая универсальное применение этой функции защиты с высокой точностью и хорошей долговременной стабильностью. Непрерывный самоконтроль оборудования в основном осуществляется с помощью программы тестирования цикла программного обеспечения, которая позволяет вовремя обнаружить и избежать надвигающихся неисправностей, тем самым повышая надежность всей системы. Он имеет энергонезависимую память для записи событий и помех для хранения той же информации.

Функции связи и координации: устройство имеет стандартный интерфейс, который совместим с различными системами управления технологическими процессами, помогая обмениваться данными с самым высоким уровнем управления процессом, например, двоичным отчетом о цифровом статусе и событиях, измеренных значениях и параметрах защиты. Соединение со станцией управления посредством передачи информации обеспечивает синхронизацию часов для отметки времени событий.

Гибкая настройка и логическое сочетание: пользователи выбирают необходимые функции защиты из большой библиотеки функций защиты, доступной на ПК. Настройки параметров включают распределение блоков обработки, входные каналы, настройки срабатывания, задержки времени, определение рабочих характеристик, логику отключения, логику сигналов управления и т. д. Цифровые входные и выходные сигналы также могут быть логически объединены внутри устройства защиты для соответствия различным сценариям применения.

Область применения

ABB REG216 в основном используется для защиты генераторов и трансформаторов и широко используется в таких отраслях, как электростанции и объекты возобновляемой энергетики. Здесь защита генератора имеет решающее значение для надежности и стабильности всей системы.
