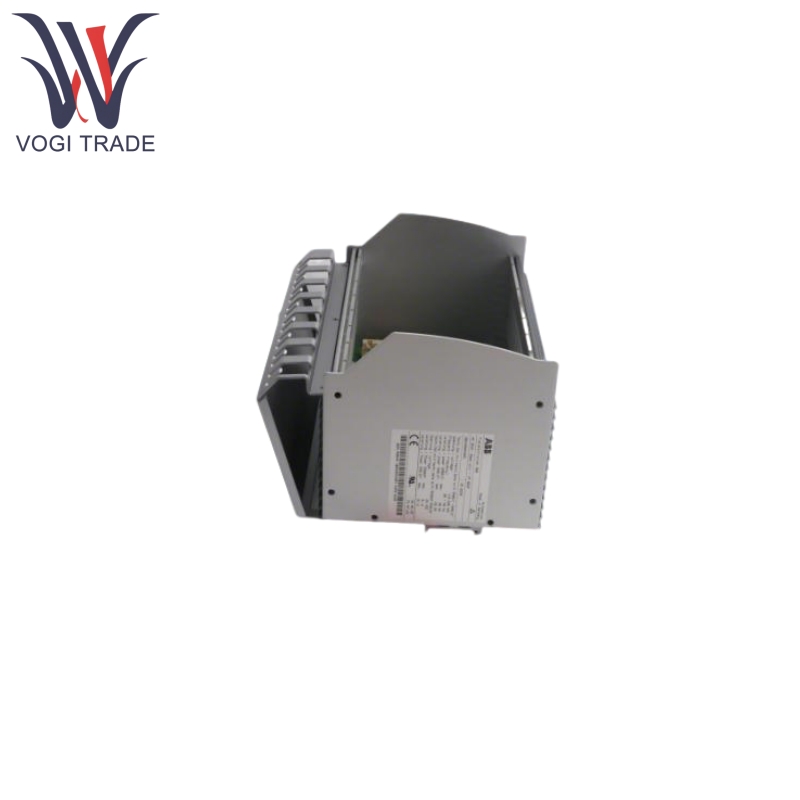

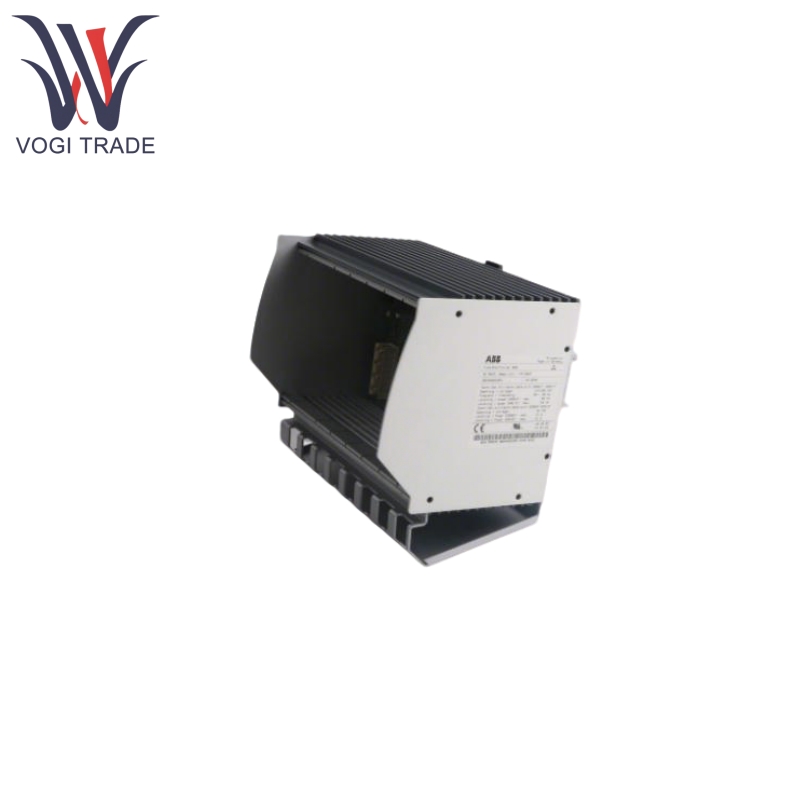

ABB PM803F 3BDH000530R1

Особенности продукта

ABB PM803F 3BDH000530R1 использует тот же супер скалярный микропроцессор RISC, что и PM802F (до 150 MIP), и оснащен 16K внутренней оперативной памятью кеша CPU (с обнаружением ошибок и коррекцией).

ABB PM803F 3BDH000530R1 имеет 16 МБ синхронной динамической оперативной памяти (для данных и конфигурации в реальном времени, с резервным копированием батареи), 8 МБ Flash EPROM (32-битная длина слова), поддерживая более масштабные операции проекта с уменьшенным временем буферизации по сравнению с PM802F.

ABB PM803F 3BDH000530R1 поддерживает 4 слота модуля FieldBus (F1-F4), совместимые с ProFibus-DP (FI 830F), CAN (FI 810F), серийный разейный разъем (FI 820F) и другие модули, способные подключить до 126 сословных статей.

ABB PM803F 3BDH000530R1 имеет 2 слота модуля Ethernet (E1-E2), поддерживающий 10BASE2 (EI 811F), AUI (EI 812F), 10BASET (EI 813F) и т. Д., С скоростью пропускания 10 мт/с, на верхней части CPU <4%, но не требуется опорная поддержка для оборудования.

ABB PM803F 3BDH000530R1 может быть реализован с использованием двух единиц AC 800F, причем избыточные ссылки синхронизируют данные через второй модуль Ethernet. В случае сбоя первичной единицы вторичная единица плавно вступает во владение (без нарушения).

ABB PM803F 3BDH000530R1 поддерживает 24 В двойного источника питания 24 В (например, SD 812F) и, когда используется с модулем RLM01, позволяет избыточность линии PROFIBUS.

Данные ОЗУ резервируются через модуль Ethernet или модуль батареи (AM 811F). Новая батарея обеспечивает ≥10 дней времени выполнения (PM803F) и ≥5 часов после предупреждения о низкой батареи.

Продукт с использованием принципа

Коммуникация с операционной станцией/инженерной станцией достигается с помощью первого модуля Ethernet (системная шина), ABB PM803F 3BDH000530R1 поддерживает загрузку и отчет о состоянии конфигурации, общение полевых устройств выполняется через четыре слота FieldBus, совместимая с многопрофильными параллельными обработками.

ABB PM803F 3BDH000530R1 Синхронизирует конфигурацию и данные в реальном времени с AC 800F через модуль Ethernet В случае сбоя основного устройства, единица немедленно вступает во владение для обеспечения непрерывности управления. Избыточность линии Profibus достигается путем преобразования одной линии в двойную избыточную линию через модуль RLM01.

В случае отключения электроэнергии данные RAM поддерживаются мощностью от модуля Ethernet или батареи для предотвращения потери конфигурации. Когда батарея низкая, светодиодная сигнализация предупреждает пользователя для его замены.

Приложение продукта

ABB PM803F 3BDH000530R1 может использоваться в крупномасштабных процессовых отраслях, комплексном дискретном производстве, инфраструктуре и управлении энергией.

Химический / нефтехимический: кластерный контроль крупномасштабного реакционного оборудования, мониторинг трубопровода на дальние расстояния (соединение сотни датчиков и клапанов с взаимодействием в реальном времени через Profibus-DP).

Силовая отрасль: скоординированный контроль над котлами и турбинами на тепловых электростанциях, интегрированный с системами SCADA через Ethernet, поддерживая избыточные конструкции для обеспечения непрерывной работы.

Автомобильные сборочные заводы: координация с несколькими роботами по сварке/покрасочной производственной линии (связанный с Freelance 2000 I/O через модуль CAN FI 810F для достижения синхронизации движения).

Полупроводниковое производство: контроль окружающей среды нескольких устройств чистой комнаты (литографические машины, машины для покрытия) с помощью модуля FF/HSE (FI 840F) для высокоскоростного обмена данными.

Очистка городской воды: многоэтапный (оседающие резервуары, фильтрационные резервуары) Бвязанный контроль на больших очистных сооружениях с избыточным дизайном, чтобы предотвратить время простоя от влияния на качество воды.

Центры обработки данных: точная кондиционирование воздуха и управление Power Group, интегрированные с системой BMS через модули Ethernet (EI 813F) для оптимизации энергопотребления.

Параметр продукта

Ниже приведено ABB PM803F 3BDH000530R1 Подробная информация об базовом блоке.
