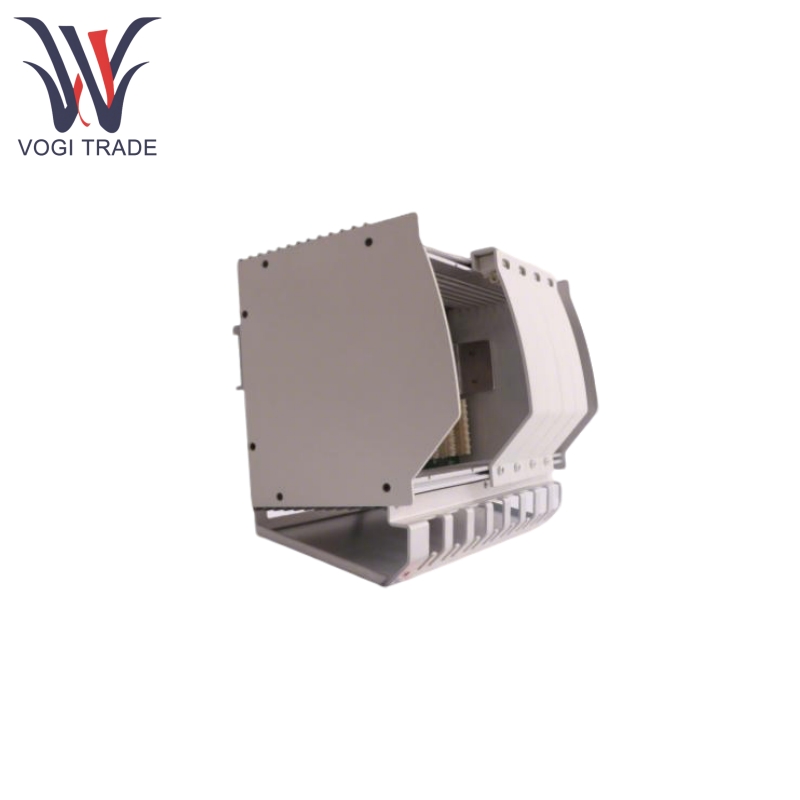

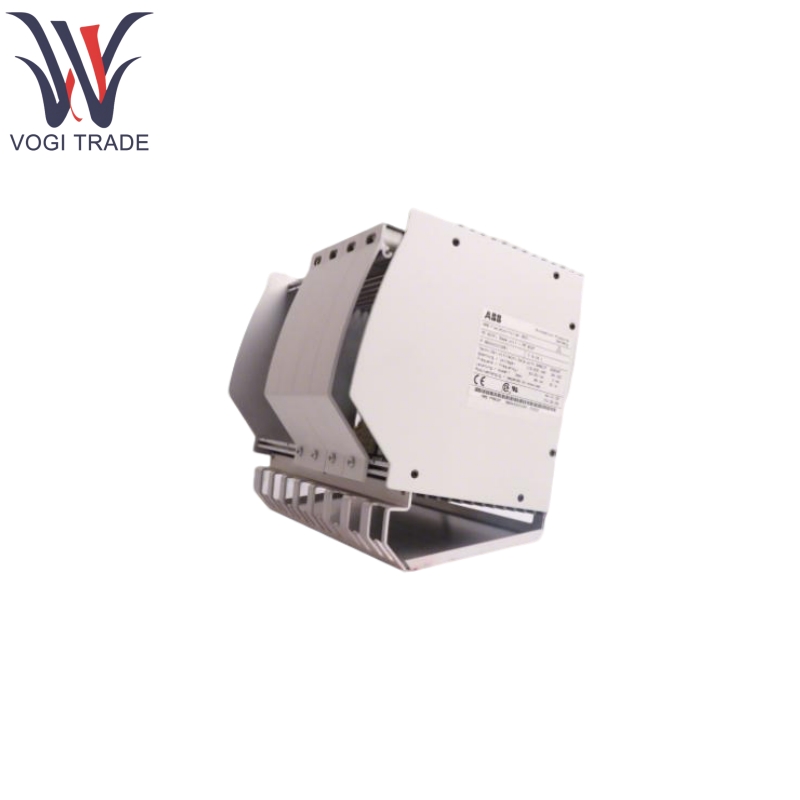

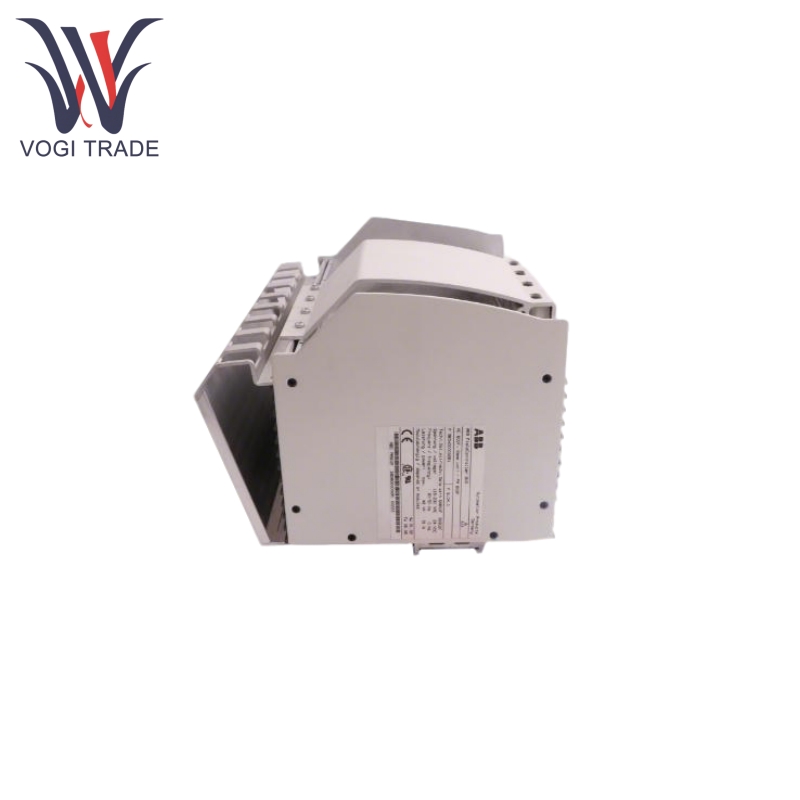

ABB PM802F 3BDH000002-REP

Особенности продукта

ABB PM802F 3BDH000002-REP оснащен супер скалярным микропроцессором RISC с максимальной производительностью 150 MIP, оснащенных 16K внутренней оперативной памятью кеша CPU (с функциональностью обнаружения ошибок и коррекции).

ABB PM802F 3BDH000002-REP имеет конфигурацию хранения 4MB статической оперативной памяти (для данных и конфигурации в реальном времени, с резервным копированием батареи), 4MB Flash EPROM (32-битная длина слова) и серийный eEPROM 16 кбит.

ABB PM802F 3BDH000002-REP поддерживает 4 слота модуля FieldBus (F1-F4), совместимые с различными типами модулей, таких как PROFIBUS-DP, CAN и последовательные интерфейсы (например, FI 830F, FI 810F).

ABB PM802F 3BDH000002-REP оснащен 2 слотами модуля Ethernet (E1-E2), поддерживающими интерфейсы, такие как 10BASE2, AUI и 10BASET (например, EI 801F, EI 803F), с скоростью передачи данных 10 Мбит/S и CPU над головой <4%.

ABB PM802F 3BDH000002-REP реализован с использованием двух единиц AC 800F, с избыточными ссылками, синхронизирующими данные через второй модуль Ethernet, чтобы обеспечить беспрепятственное поглощение резервным подразделением в случае сбоя первичной единицы (без сбоев).

ABB PM802F 3BDH000002-REP обеспечивает защиту отказа от мощности для данных ОЗУ и часов в реальном времени с помощью модулей Ethernet или модулей батареи (например, AM 801F), причем новая батарея длится ≥1,5 года и ≥10 дней после предупреждения с низким содержанием батареи.

Модули Fieldbus и модули связи подлежат горячим переключениям, с автоматическими обновлениями конфигурации во время замены.

ABB PM802F 3BDH000002-REP включает в себя встроенный мониторинг температуры и сторожевую идентификацию модуля (включая заводские и эксплуатационные параметры). Интегрированные индикаторы светодиодов отображают информацию в реальном времени о статусе мощности, статусе эксплуатации и неисправностях при поддержке удаленной диагностики.

Продукт с использованием принципа

ABB PM802F 3BDH000002-REP Периодически собирает сигналы от полевых датчиков через модуль Fieldbus, обрабатывает их с помощью программы управления, программированной пользователем во внутреннем процессоре, а затем отправляет команды управления в привод через модуль Fieldbus для достижения управления процессом с замкнутым контуром.

При настройке с двойными единицами AC 800F основная единица синхронизирует данные конфигурации, команды в реальном времени и информацию о состоянии во вторичном блоке через второй модуль Ethernet. Если первичный блок сбой, вторичная единица немедленно захватывает управление после обнаружения сбоя через избыточную ссылку. Процесс переключения прозрачен для системы верхнего уровня, обеспечивая непрерывное производство.

Информация о конфигурации и данные в реальном времени хранятся в ОЗУ. В случае отключения электроэнергии данные поддерживаются мощностью от модуля Ethernet или модуля батареи (AM 801F), предотвращая потерю конфигурации при перезапуске. Низкие уровни батареи обозначены светодиодной тревогой, обеспечивая своевременное обслуживание.

Связь с операционной станцией и инженерной станцией достигается через шину системы Ethernet первого модуля Ethernet, поддерживая загрузки конфигурации и отчеты о состоянии модуля; Связь с полевыми устройствами завершается через модули, подключенные через четыре слота Fieldbus, поддерживая параллельную обработку нескольких протоколов.

Параметр продукта

Следующая деталь предназначена для ABB PM802F 3BDH000002 BASIC BASIC.
