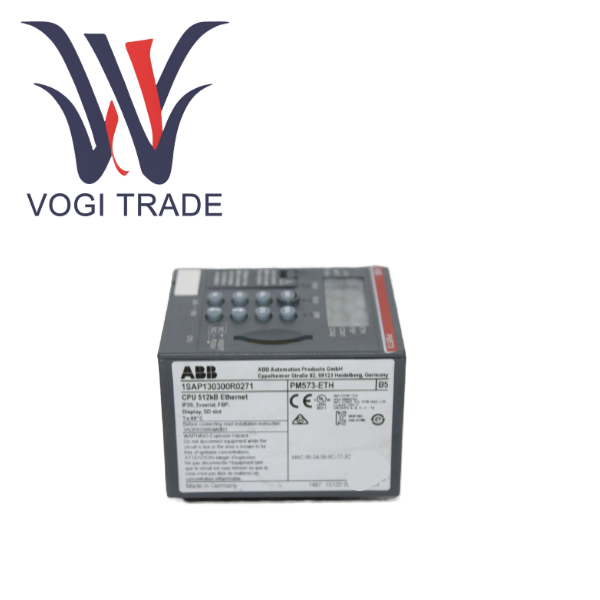

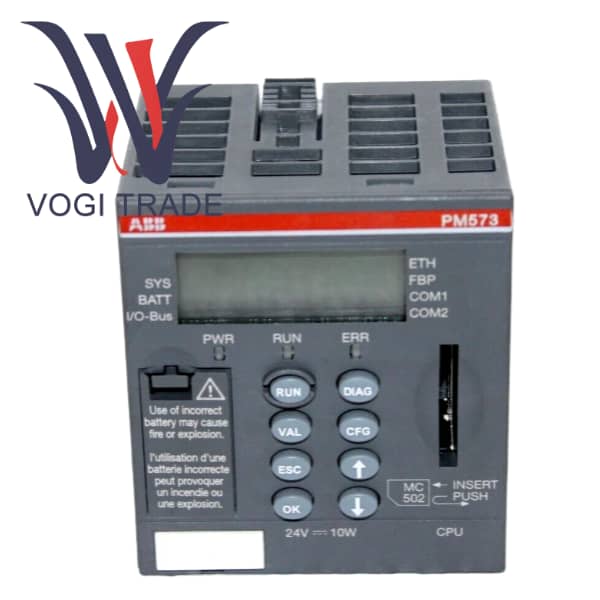

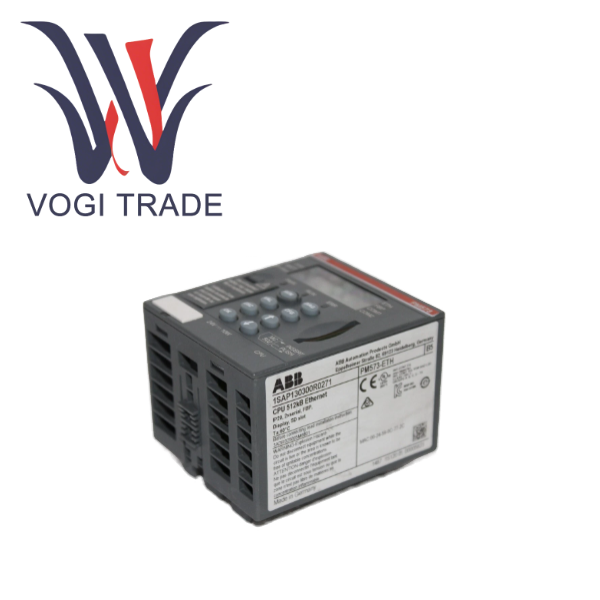

АББ PM573-ETH 1SAP130300R0271

Обзор продукта

PM573-ETH — это высокопроизводительный модуль центрального процессора (ЦП) со встроенным интерфейсом Ethernet в программируемых логических контроллерах ABB серии AC 500. Являясь основным мозгом системы автоматизации AC 500, 1SAP130300R0271 отвечает за выполнение программ управления, написанных пользователями, управление обменом данными ввода-вывода и выполнение всех задач внутренней и внешней связи.

Этот модуль принадлежит семейству PM57x серии AC 500 и предназначен для приложений среднего и высокого класса. Наиболее отличительной особенностью является то, что он имеет встроенный порт Ethernet 10/100 Мбит/с, обеспечивающий высокоскоростное сетевое соединение без использования дополнительных слотов для модулей связи. Это делает PM573-ETH идеальным выбором для небольших и средних проектов автоматизации, которым требуются мощные вычислительные возможности, широкие возможности ввода-вывода и стандартная связь Ethernet. 1SAP130300R0271 идеально сочетает в себе производительность, функциональность и стоимость и является краеугольным камнем для создания современных взаимосвязанных систем промышленного управления.

Функциональные особенности продукта

Высокая производительность обработки

Скорость выполнения логических инструкций на уровне субмикросекунды в PM573-ETH обеспечивает чрезвычайно низкий цикл сканирования даже при работе со сложной логической блокировкой или высокоскоростным счетным/импульсным выводом, что соответствует строгим требованиям реального времени.

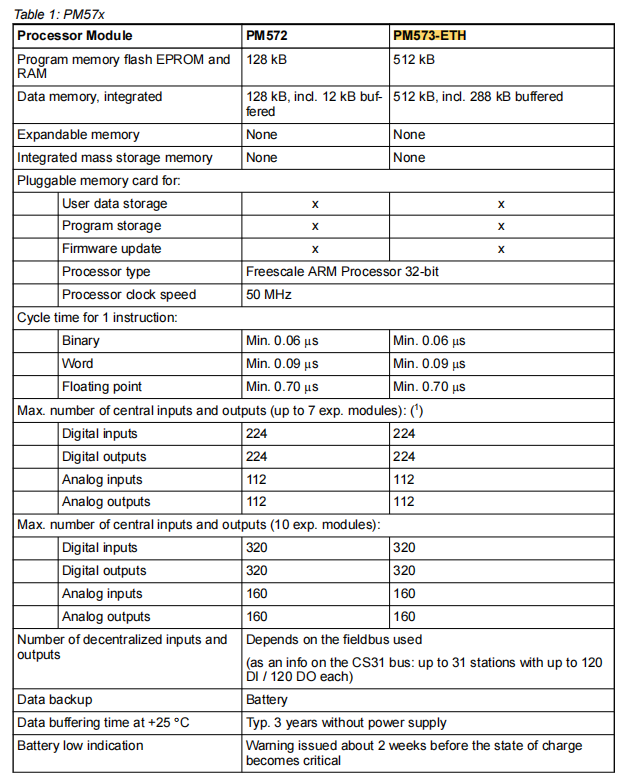

Объем памяти программ и данных объемом 512 КБ достаточен для размещения элементов управления умеренной сложности, включая программы, написанные на различных языках IEC 61131-3, такие как структурированный текст и функциональные блок-схемы, а также большой объем данных процесса и формул.

Встроенный Ethernet с превосходной масштабируемостью связи

Встроенный порт Ethernet является его основным преимуществом. 1SAP130300R0271 поддерживает основные промышленные протоколы, такие как TCP/IP, Modbus TCP и EtherNet/IP, и используется для

Инженерное программирование, быстрое и эффективное онлайн-/офлайн-программирование и диагностика с помощью программного обеспечения Automation Builder или Control Builder M.

Интеграция HMI/SCADA, бесперебойная связь с любым сенсорным экраном или системой мониторинга, поддерживающей стандартные протоколы.

Доступна дополнительная функция веб-сервера, позволяющая удаленно контролировать состояние ПЛК через стандартный веб-браузер.

Связь между ПЛК обеспечивает высокоскоростной обмен данными с другими ПЛК AC 500 или сторонними производителями.

Беспрецедентные возможности расширения позволяют 1SAP130300R0271 иметь встроенный Ethernet, сохраняя при этом возможность расширения до четырех внешних коммуникационных модулей. Это означает, что сайт PM573-ETH может одновременно иметь 1 встроенный + 4 расширения = 5 независимых каналов связи. PM573-ETH позволяет легко построить сложную гибридную сеть, объединяющую Ethernet, PROFIBUS, CANopen и Modbus RTU, без необходимости использования дополнительных шлюзовых устройств.

Богатые возможности обработки ввода-вывода

Поддерживает до 224 цифровых точек и 112 аналоговых точек локального/расширенного ввода-вывода, что позволяет ЦП напрямую управлять или контролировать производственную линию или технологическую единицу значительного масштаба, уменьшая необходимость в удаленном вводе-выводе.

Применимый отраслевой охват

PM573-ETH, благодаря своей сбалансированной производительности и мощным коммуникационным возможностям, подходит для широкого спектра областей промышленной автоматизации.

Механическое производство, сложные упаковочные линии, сборочные линии и испытательные стенды.

Пищевая промышленность и производство напитков требуют точного контроля процессов и управления рецептурами таких процессов, как розлив, смешивание и стерилизация.

Очистка воды и стоков, управление группами насосных станций, системами дозирования и установками мембранной очистки.

Вспомогательные системы управления малыми гидроэлектростанциями, фотоэлектрическими/ветряными электростанциями и автоматизацией подстанций в энергетическом секторе.

Главный контроллер BAS для крупных коммерческих комплексов автоматизации зданий.

PM573-ETH 1SAP130300R0271 можно использовать в любой ситуации, когда требуется надежное решение ПЛК с мощными вычислительными возможностями, широкими возможностями ввода-вывода и готовыми к использованию соединениями Ethernet.
