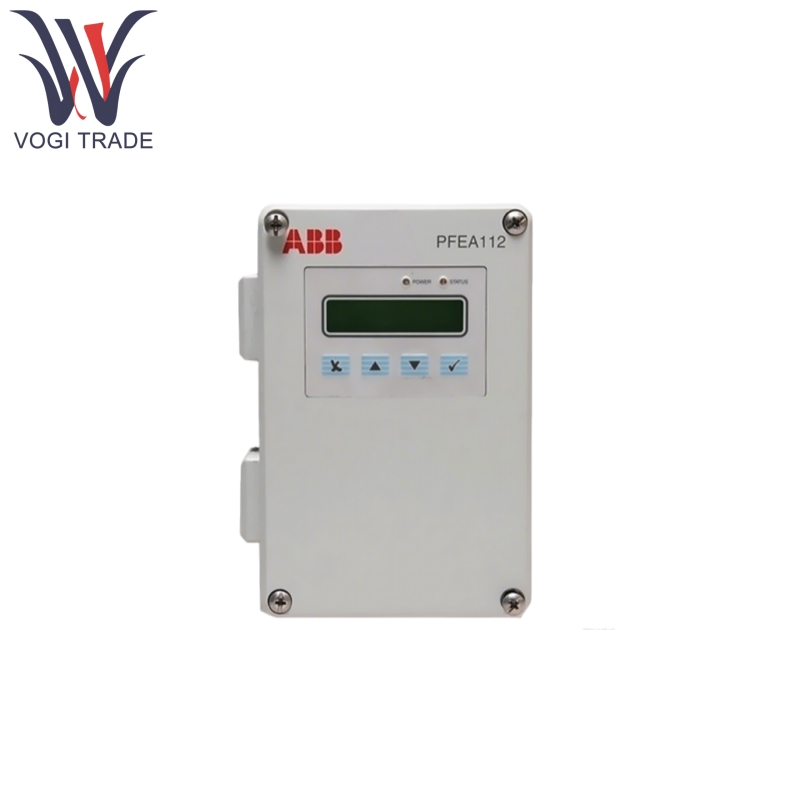

ABB PFEA112-65 3BSE050091R65

Особенности продукта

ABB PFEA112-65 3BSE050091R65 оснащен 16-разрядным высокопроизводительным АЦП с разрешением измерения натяжения 0,01 кН и точностью управления до ± 0,1% FS (полномасштабной), что делает его идеальным для применения, включающих чувствительные к натяжению материалы, такие как литиевое покрытие батареи и аккумуляционное покрытие.

ABB PFEA112-65 3BSE050091R65 поддерживает различные алгоритмы, включая управление ПИД и управление прямым моментом (DTC), позволяя гибкой конфигурации параметра на основе свойств материала (модуль эластичности, толщины) и требования к процессу.

ABB PFEA112-65 3BSE050091R65 поставляется с интерфейсами Modbus RTU, Profibus DP и Ethernet/IP-интерфейсов, обеспечивая бесшовную связь с компьютерами верхнего уровня, ПЛК и дисками для управления полной системной координацией.

ABB PFEA112-65 3BSE050091R65 Корпус имеет рейтинг защиты IP65, обеспечивая стабильную работу в широком диапазоне температуры от -20 ° C до +60 ° C. Он также оснащен защитой от перегрузки, защитой от короткого замыкания и подавлением всплесков, что делает ее подходящей для суровых промышленных сред с загрязнением пыли или масла.

ABB PFEA112-65 3BSE050091R65 поддерживает до двух входов нагрузочных ячейков, совместимых как с вращающимися, так и с фиксированными датчиками натяжения и может расширять аналоговые/выходные каналы (например, 4-20 мА, сигналы 0-10V) через модули расширения для удовлетворения сложных требований к процессу.

Продукт с использованием принципа

ABB PFEA112-65 3BSE050091R65 может собирать сигналы натяжения материала в режиме реального времени с помощью датчиков натяжения датчика деформации, установленных на направляющих рулонах или плавающих рулонах, преобразуя их в сигналы напряжения уровня MV для ввода в модуль.

Он имеет встроенный АЦП для преобразования аналоговых сигналов в цифровые сигналы, используя алгоритм фильтра Калмана для устранения шумовых помех.

Процессор рассчитывает количество управления на основе отклонения между заданным целевым значением натяжения и измеренным значением с использованием алгоритмов PID или DTC.

Он может управлять сигналами через ШИМ или аналоговый выход на привод, регулируя скорость двигателя или крутящий момент тормоза для достижения динамического баланса натяжения.

Он поддерживает локальный интерфейс HMI (необязательно) и конфигурацию удаленного параметра, позволяя отображать кривые натяжения в реальном времени, журналы тревоги и обеспечивая функциональность предварительной оценки (предупреждение о ограничении натяжения).

PПараметр палочков

Вот ABB PFEA112-65 3BSE050091R65 Подключение для аналоговых деталей платы.
