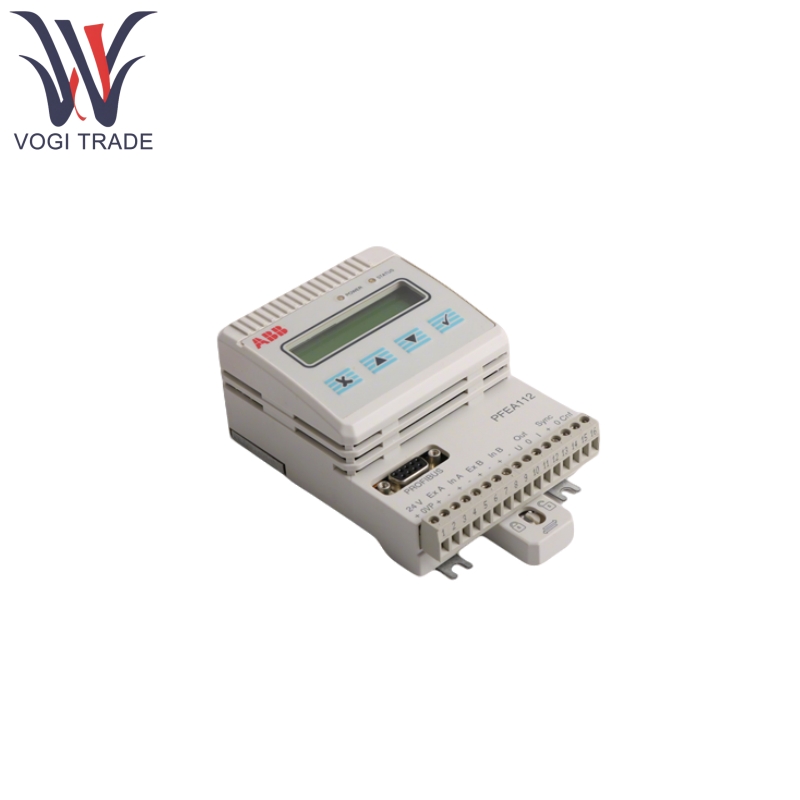

Бренд: ABBОписание: натяжение электроникиСостояние: совершенно новыйСертификат: Письмо отчета о тестировании COOГарантия: 1 годИнвентарь Qty: 4Платеж: T/T.Справочный порт: ШэньчжэньABB PFEA112-20 3BSE050091R20 достигает контроля с непрерывным натяжением материала с закрытым контуром путем интеграции обработки сигналов датчика, алгоритмов управления ПИД и интерфейсов связи. Целью проектирования является обеспечение стабильного натяжения материала во время производства и предотвратить дефекты продукта или повреждение оборудования, вызванное колебаниями натяжения.
| Производство |
Абб |
| Номер модели |
PFEA112-20 |
| Заказ номер |
3BSE050091R20 |
| Каталог |
- |
| Страна происхождения |
Швейцария |
| HS -код |
8451900000 |
| Измерение |
18*10*4 см |
| Масса |
1 кг |
Особенности продукта
ABB PFEA112-20 3BSE050091R20 поддерживает входы датчика натяжения с двумя каналами и использует алгоритм PID для регулировки выходного сигнала (4-20 мА или 0-10 В) в режиме реального времени, контролируя привод для достижения колебаний натяжения ≤ ± 0,5% FS.
ABB PFEA112-20 3BSE05009120 поставляется в стандартном уровне с интерфейсами RS-485 (MODBUS RTU) и PROFIBUS-DP (DP-V0), а также поддерживает протоколы промышленных Ethernet, такие как EtherCAT и PROFINET через карту связи.
ABB PFEA112-20 3BSE050091R20 имеет встроенный ЖК-дисплей символа 2 × 16, поддерживающий многоязычные интерфейсы, включая английский и китайский, и может отображать значения напряжения в реальном времени, статус тревоги и меню настроек параметров. Панель клавиатуры поддерживает быструю конфигурацию параметров и диагностику неисправностей.
ABB PFEA112-20 3BSE050091R20 поддерживает переключение блока натяжения (N, KN, KG, LBS), калибровка датчика и регулировку параметров фильтра, адаптируясь к различным свойствам материала и требованиям к процессу.
Продукт с использованием принципа
Датчики натяжения (такие как серия ABB PFCL/PFTL) преобразуют натяжение материала в аналоговые сигналы уровня MV, которые вводятся в дифференциальный усилитель модуля PFEA112-20. Модуль включает в себя источник возбуждения 330 Гц для устранения интерференции шума в окружающей среде.
Микропроцессор усиливает, фильтрует и выполняет аналого-цифровое преобразование на сигнале датчика. После сравнения его с заданным значением натяжения он вычисляет количество управления, используя алгоритм PID и выводит его на привод (например, сервопривод). Пользователи могут настроить параметры PID (P, I, D) через программное обеспечение для оптимизации динамического ответа.
Данные могут быть загружены на компьютер ПЛК или хоста через RS-485 или Profibus-DP для удаленного мониторинга и конфигурации параметров. При поддержке протокола Modbus TCP он может быть интегрирован с системой SCADA, чтобы обеспечить прослеживаемость и анализ производственных данных.
Параметр продукта
Вот ABB PFEA112-20 3BSE050091R20 DENSINE ELECTRONICS DETURNICS.
| Параметр |
Спецификация |
| Входное напряжение |
DC 24V (широкий диапазон 18-36 В), Ripple ≤10% |
| Энергопотребление |
7,5 Вт (типичный), 12 Вт (пик) |
| Датчическое возбуждение |
330 Гц синусоидальный ток (0,5ард), совместим с 2/3/4-проводными датчиками деформации. |
| Аналоговый выход |
2 Независимые выходы (4-20 мА/0-10 В), грузоподъемность ≤500 Ом |
| Цифровой выход |
1 выход реле (24 В постоянного тока/2a), для тревоги или внешнего управления |
| Коэффициент связи |
RS-485: 19,2 Кбит / с ~ 1 Мбит / с PROFIBUS-DP: 12 Мбит / с |
| Рабочая температура |
-20 ° C до +60 ° C (IP20) -10 ° C до +55 ° C (IP65) |
| Температура хранения |
-40 ° С до +85 ° С (неконденсирование) |
