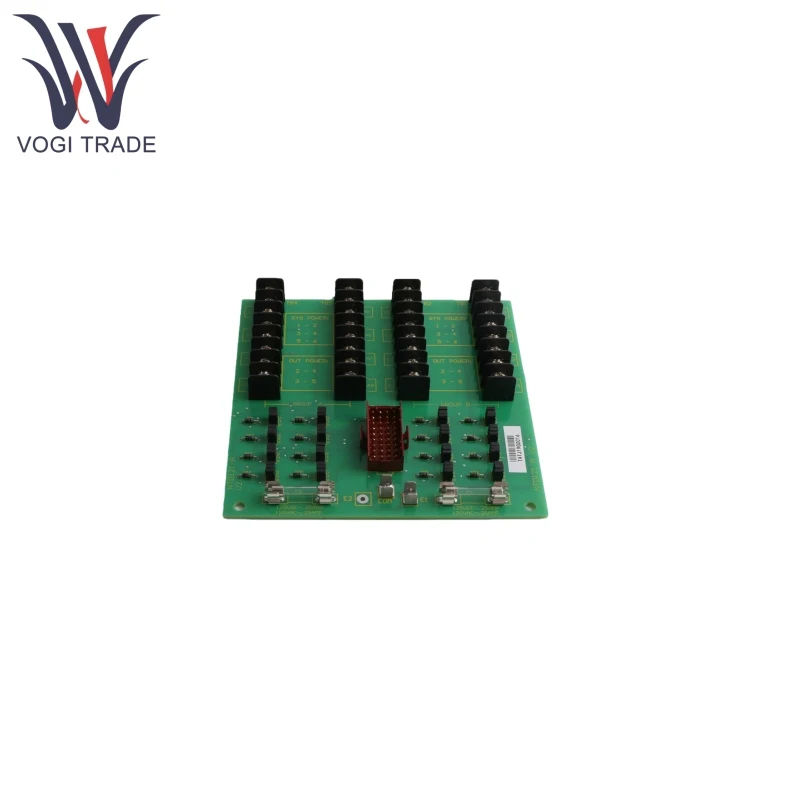

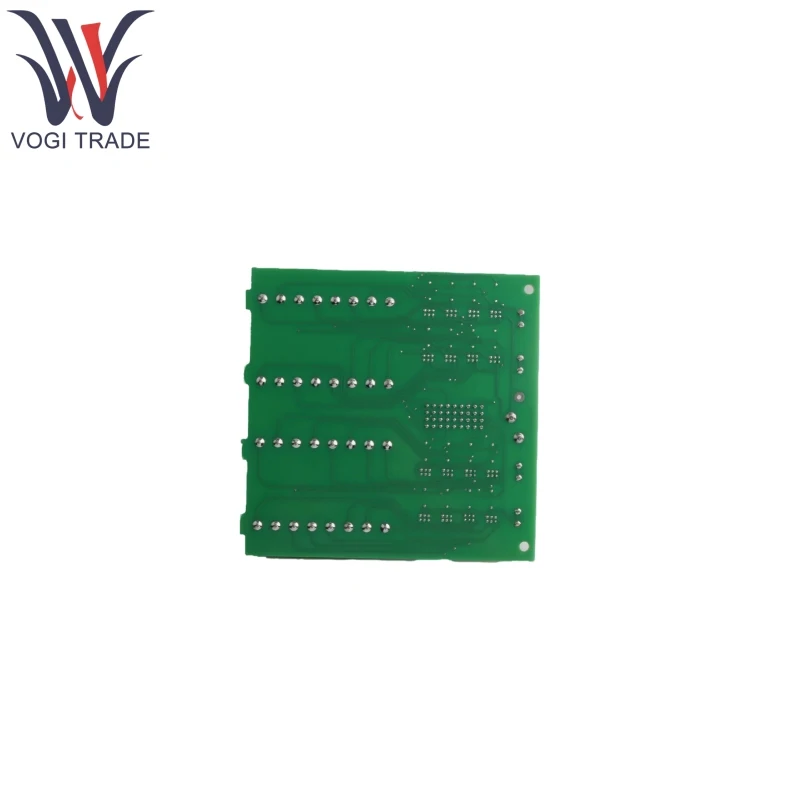

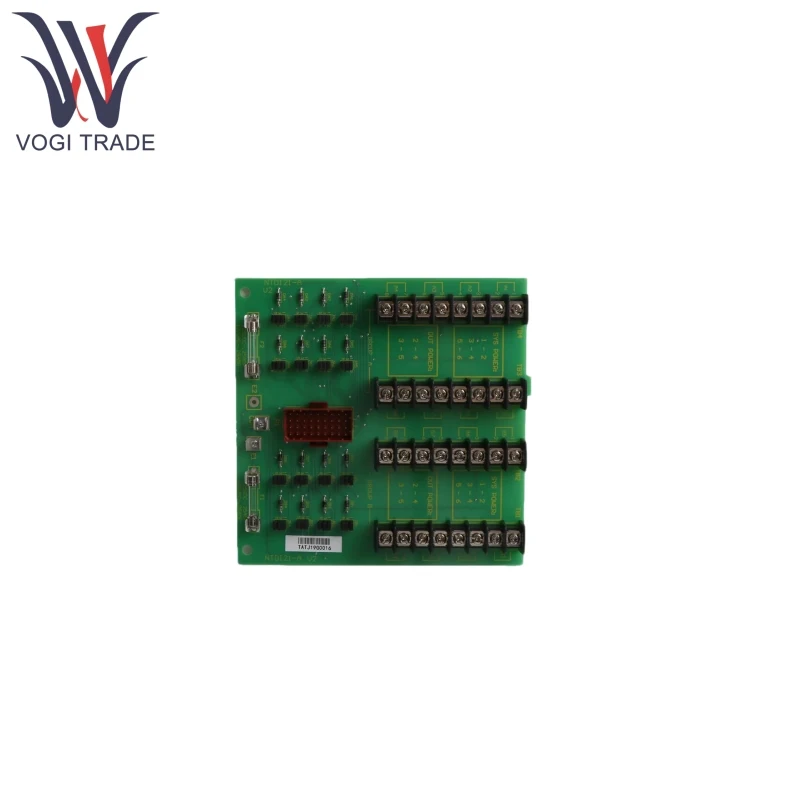

Бренд: ABBОписание: терминальная платаСостояние: совершенно новыйСертификат: Письмо отчета о тестировании COOГарантия: 1 годИнвентарь Qty: 4Платеж: T/T.Справочный порт: ШэньчжэньABB NTDI21-A Функция основной функции заключается в подключении цифровых сигналов полевых устройств к системе DCS, обеспечивая кондиционирование сигнала, выделение и надежную передачу. Терминальная плата оснащена модульной конструкцией и поддерживает монтаж DIN Rail, что делает его подходящим для промышленных средах с высокими требованиями к надежности.
| Производство |
Абб |
| Номер модели |
NTDI21-A |
| Заказ номер |
NTDI21-A |
| Каталог |
Бейли Инфинг 90 |
| Страна происхождения |
Швейцария |
| HS -код |
8538900000 |
| Измерение |
10*10*6 см |
| Масса |
0,6 кг |
Особенности продукта
ABB NTDI21-A поддерживает две группы из 16 цифровых каналов ввода, причем каждая группа состоит из 8 независимо изолированных каналов. Среди них 12 каналов полностью изолированы, в то время как оставшиеся 2 пары имеют общую положительную линию.
ABB NTDI21-A имеет 16 встроенных индикаторов состояния светодиода, которые отображают статус входных сигналов в реальном времени, способствуя быстрому диагнозу разломов.
ABB NTDI21-A имеет электрическую изоляцию 2500 VRMS, эффективно предотвращая внешние помехи и различия в потенциала грунта.
ABB NTDI21-A интегрирует защиту от 5 кВ, способную выдерживать переходные скачки перенапряжения.
ABB NTDI21-A оснащен конструкцией съемной терминальной платы, поддерживающей замену горячих заводов, обеспечивая поддержание неисправных терминалов без выключения.
Механический механизм блокировки ABB NTDI21-A обеспечивает безопасное соединение между модулем и DIN RAIL, предотвращая случайное разъединение.
ABB NTDI21-A поддерживает протокол связи PROFIBUS DP/PA, что позволяет бесшовной интеграции в системы управления, такие как ABB 800XA. Он совместим с различными типами входных сигналов, включая сухие контакты, транзисторные выходы и уровни TTL.
Продукт с использованием принципа
Цифровые сигналы от полевых устройств подключены к ABB NTDI21-A через винтовые клеммы, причем каждая группа из 8 каналов передается на контроллер DCS через независимые схемы. Входные сигналы оптически изолированы и затем преобразуются встроенной схемой в логические уровни, распознаваемые контроллером.
Каждый канал соответствует светодиодному индикатору. Устойчивый зеленый свет указывает, что сигнал закрыт (включен), в то время как затемненный свет указывает, что он открыт (выключен). Когда возникает аномалия сигнала, индикатор мигает или темнеет, помогая быстро найти точку разлома.
ABB NTDI21-A может быть подключен к шине расширения ввода/вывода через разъем P3 для передачи цифровых сигналов контроллеру. Он также поддерживает протокол Profibus DP, обеспечивая связь с другими устройствами Fieldbus.
Параметр продукта
Следующая деталь предназначена для ABB NTDI21-A терминала.
| Параметр |
Спецификация |
| Оцененное напряжение |
250 В AC/DC |
| Рейтинг тока |
10 A за канал (непрерывная нагрузка) |
| Тип ввода сигнала |
Сухой контакт, 24 В уровня постоянного тока (совместим с датчиками типа NPN/PNP) |
| Оценка изоляции |
2500 VRM (между каналами и на землю) |
| Защита от скачки |
5 кВ (соответствует стандарту IEC 61000-4-5) |
| Рабочая температура |
-20 ° C до +60 ° C. |
| Защитный класс |
IP20 (для использования в помещении, пыль) |
