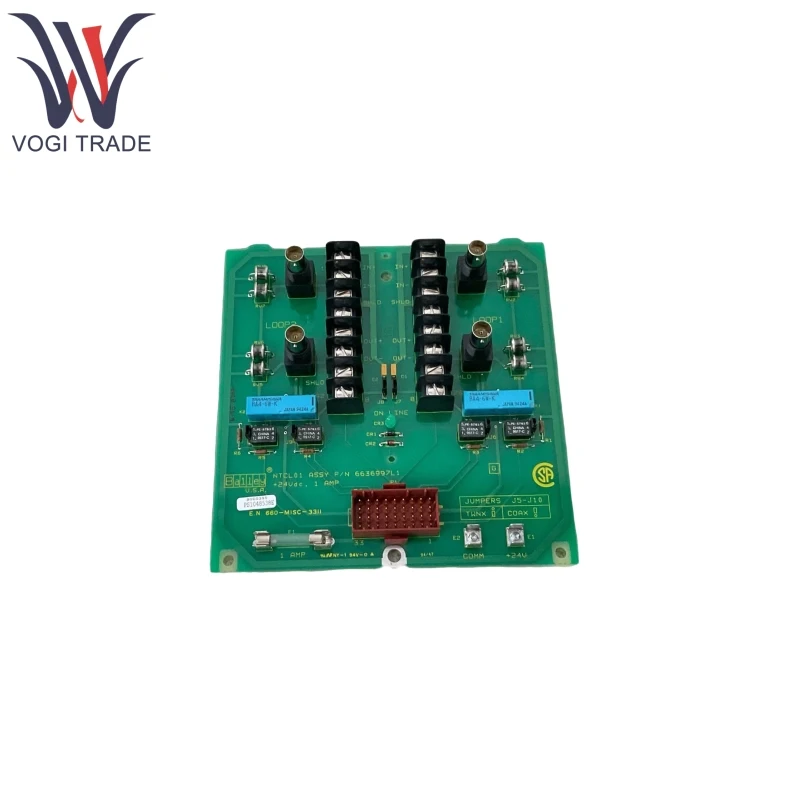

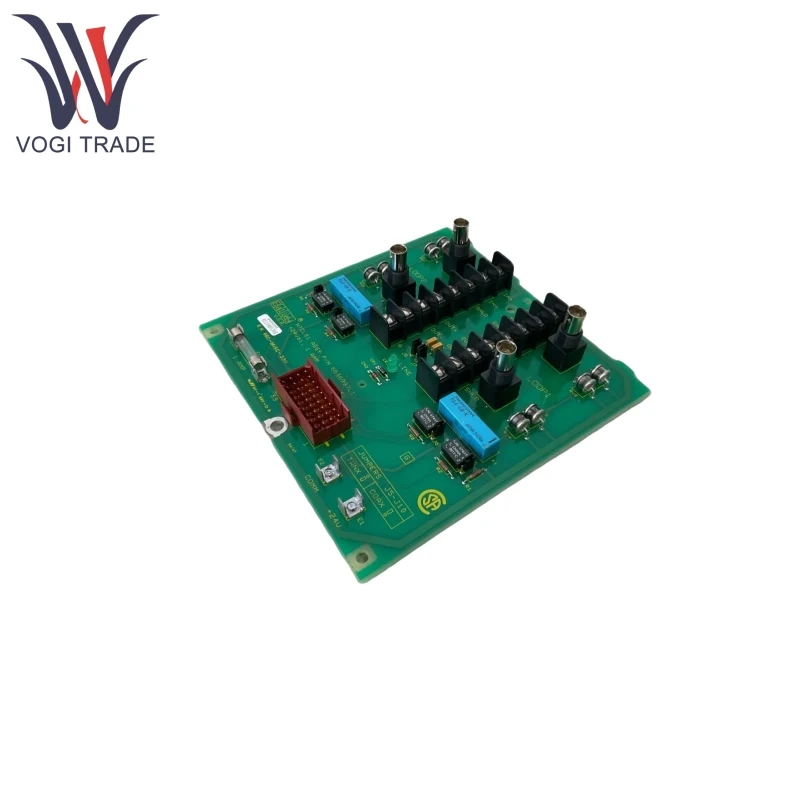

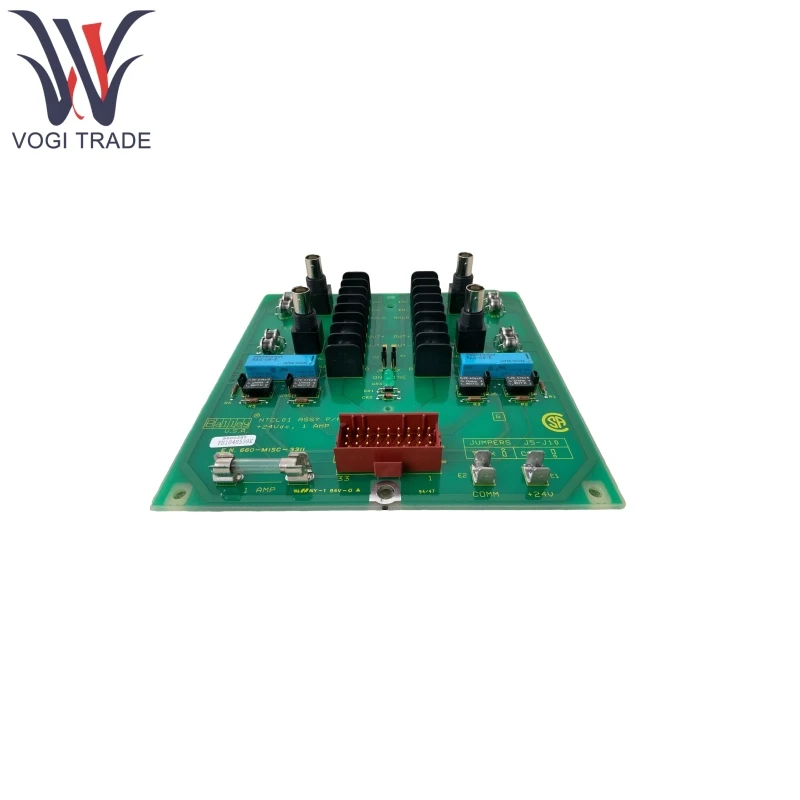

Бренд: ABBОписание: Терминальная единица связиСостояние: совершенно новыйСертификат: Письмо отчета о тестировании COOГарантия: 1 годИнвентарь Qty: 4Платеж: T/T.Справочный порт: ШэньчжэньABB NTCL01 соединяет центральный контроллер к удаленным спутниковым станциям через стандартизированный интерфейс, поддерживая смешанный доступ аналоговых сигналов (4-20 мА), цифровые сигналы (дискретные величины) и устройства протокола HART. Его основная функция состоит в том, чтобы преобразовать необработанные сигналы из полевых устройств в стандартный формат, распознаваемый DCS, и для обеспечения передачи, устойчивой к дальним расстояниям, через волоконно-оптическое или коаксиальное кабель.
| Производство |
Абб |
| Номер модели |
NTCL01 |
| Заказ номер |
NTCL01 |
| Каталог |
Бейли Инфинг 90 |
| Страна происхождения |
Швейцария |
| HS -код |
8473309000 |
| Измерение |
22*18*6 см |
| Масса |
0,4 кг |
Особенности продукта
ABB NTCL01 поддерживает стандартные сигналы, такие как 4-20 мА и ± 10 В, с точностью ± 0,1% FS.
ABB NTCL01 поддерживает сухие контакты и вход/вывод уровня TTL с временем отклика ≤1 мс.
ABB NTCL01 может наложить цифровую связь на сигнал 4-20MA для передачи диагностической информации устройства и поддерживает конфигурацию удаленного параметра.
ABB NTCL01 имеет электрическую изоляцию между стороной поля и стороной DCS, с напряжением выделения ≥2500vrms, предотвращая возможности потенциала земли.
ABB NTCL01 соответствует стандарту промышленной среды EN 61000-6-2 с сопротивлением радиочастотным интерференциям до 10 В/м.
ABB NTCL01 поддерживает полномулуплексную связь на уровне до 1 Мбит / с. Он поддерживает двойные кабели (до 1 км) или коаксиальные кабели (до 5 км) и совместим с оптоволоконными модулями расширения (требуется внешний преобразователь).
ABB NTCL01 плавно интегрируется с ABB DCS Systems, поддерживает Modbus RTU (RS-485) и Profibus DP, и совместим со сторонними системами PLC или SCADA.
ABB NTCL01 контролирует состояние питания полевых устройств, качество связи и тревоги по перегрузке сигналов в режиме реального времени. Он включает в себя индикаторы светодиодного состояния (мощность, связь, ошибка) для быстрой идентификации проблем.
ABB NTCL01 включает удаленное чтение параметров устройства с помощью программного обеспечения HART Protocol или DCS. Он поддерживает прошивку онлайн -обновления без простоя.
Pпалочки с использованием принципа
ABB NTCL01 преобразует сигнал 4-20 мА в 16-битное цифровое значение через аналого-цифровой преобразователь (ADC) и инкапсулирует его в рамку протокола Infinet.
Он накладывает цифровой сигнал FSK на 1200 Гц/2200 Гц на аналоговый сигнал, чтобы обеспечить двунаправленный обмен данными.
Он использует внутренний процессор для картирования данных Modbus RTU в формате Infinet и наоборот.
Он общается с главной станцией (такой как контроллер Innis 01) в качестве рабовладельческой станции, поддерживающей цепь Daisy или топологию звезд.
Его двойные сетевые порты могут подключаться к двум независимым ссылкам, автоматически переключение в случае сбоя. Он поддерживает функциональность Gateway Profibus DP для многопротокольной смешанной сети.
Приложение продукта
ABB NTCL01 может быть использован для сбора данных и дистанционного управления датчиками давления и расходных путей, а также поддерживает установку в зонах, защищенных от взрыва.
Его можно использовать для мониторинга условия оборудования подстанции и совместим со стандартом IEC 61850.
Это обеспечивает мониторинг аналоговых сигналов в режиме реального времени, таких как уровень жидкости реактора и значение pH, и в сочетании с протоколом HART для достижения прогнозного обслуживания.
Это обеспечивает централизованное управление током двигателя насосной станции и открытием клапана, а также поддерживает связь Modbus RTU со сторонними ПЛК.
