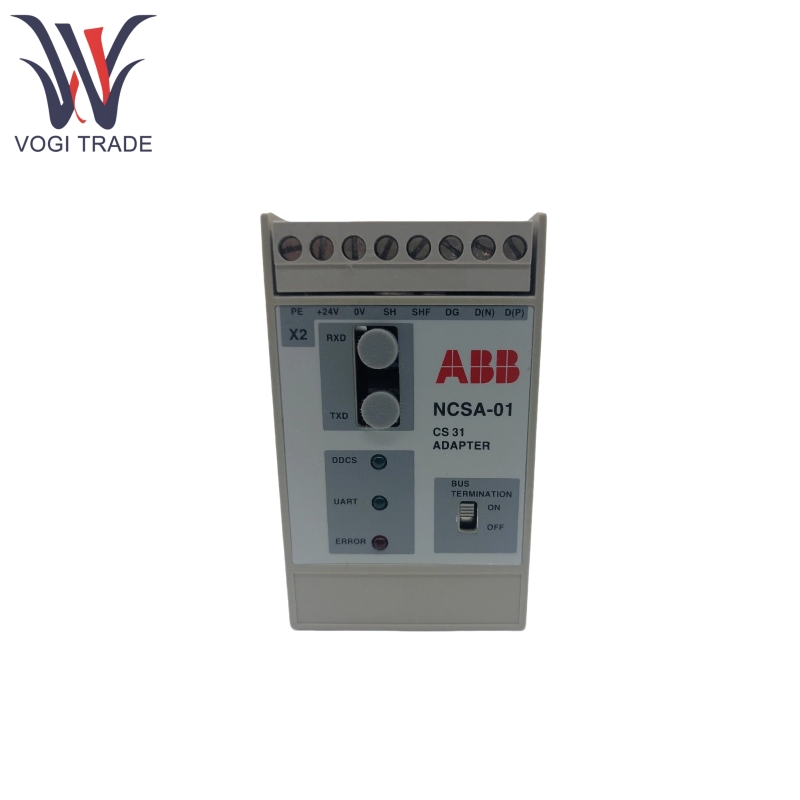

ABB NCSA-01

Бренд: ABB
Описание: модуль адаптера
Состояние: совершенно новый
Сертификат: Письмо отчета о тестировании COO
Гарантия: 1 год
Инвентарь Qty: 4
Платеж: T/T.
Справочный порт: Шэньчжэнь
ABB NCSA-01 специально разработан для сценариев промышленной автоматизации для обеспечения бесшовного соединения между частотными приводами переменных ABB и распределенными системами автоматизации CS 31. Его основная функция состоит в том, чтобы общаться с мастер -станцией системы через протокол шины CS 31 и данные обмена с частотными дисками переменных ABB через волоконно -оптические ссылки DDC для включения дистанционного управления и мониторинга состояния частотных дисков переменной.

Отправить запрос

Описание продукта

Производство	Абб
Номер модели	NCSA-01
Заказ номер	NCSA-01
Каталог	CS 31
Страна происхождения	Швейцария
HS -код	8504409999
Измерение	1286 см
Масса	0,2 кг

Особенности продукта

ABB NCSA-01 может общаться с главной станцией через шину CS 31 и с переменным частотным диском через волоконно-оптическую связь DDCS, что позволяет прозрачно прозрачить передачу данных между двумя протоколами.

ABB NCSA-01 поддерживает двунаправленную передачу 1-3 наборов данных (каждый набор данных содержит 3 16-битных слов данных), отвечающие различным требованиям управления (набор данных по умолчанию 1, расширяемый с помощью конфигурации параметров).

ABB NCSA-01 поддерживает «режим слов» (номера станций 0-5, номера общих станций требуют индексации адреса) и «двоичный режим» (номера станций 0-57, независимая нумерация), совместимая с различными конфигурациями мастер-станции CS 31.

ABB NCSA-01 предоставляет обратную связь в реальном времени по состоянию ссылки с помощью 3 светодиодных индикаторов (DDCS, UART, ошибка), таких как сбои волоконно-оптических соединений DDCS, ошибки шины CS 31 и ошибки для оборудования, способствуя быстрому устранению неполадок.

ABB NCSA-01 Особенности встроенные терминальные резисторы, которые могут быть включены/отключены с помощью переключателя, приспособление к требованиям к установке шины и уменьшение отражения сигнала.

ABB NCSA-01 поддерживает надежное заземление, электрическую изоляцию оптического звена и сопротивление электромагнитных помех (соответствует стандартам EMC EN 50081-2 и EN 50082-2).

Продукт с использованием принципа

ABB NCSA-01 может получать команды управления, отправленные главной станцией через шину CS 31, которые инкапсулируются в наборе данных в форме «слов данных».

ABB NCSA-01 может преобразовать данные протокола CS 31 в формат протокола DDCS и передавать их в привод переменной частоты через волоконно-оптическую связь. Операционный статус привода переменной частоты передается обратно в NCSA-01 через ссылку DDCS, преобразуется в протокол CS 31 и отправляется на главную станцию.

ABB NCSA-01 может отслеживать состояние связи шины CS 31 и DDCS через встроенные схемы. Если обнаружена аппаратная ошибка, она запускает сигнализацию по ошибке.

Если модуль расположен в конце шины CS 31, включите завершающий резистор уменьшить отражение сигнала и обеспечить стабильную связь.

Параметр продукта

Ниже приведены деталь модуля адаптера ABB NCSA-01.

Категория	Подробные параметры
Источник питания	Операционное напряжение: 24 В постоянного тока ± 10% Текущее потребление: 65 мА Требуется внешний экранированный источник питания кабеля
Коммуникационные интерфейсы	- CS 31 Автобус: экранированная скрученная пара (стандарт 485 рупий), скорость передачи 187,5 Кбит/с, максимальная длина шины 500 м - DDCS Link: волоконно -оптическое кабель (пластиковое ядро, диаметр 1 мм), скорость передачи 4 Мбит/с, максимальная длина 10м.
Передача данных	Поддерживает 1-3 наборов данных в каждом направлении (каждый набор данных содержит 3 16-битные слова данных) Максимальная длина кадра: 16 байтов в режиме слов, 15 байтов в двоичном режиме
Экологическая адаптивность	- Класс защиты: IP20 (пыльно-защитный, для использования в помещении) - Рабочая температура: 0-50 ° C -Температура установки: -20-70 ° C -Температура хранения: -40-70 ° C - Относительная влажность: 5-95% (без конденсации)
Механические характеристики	Вибрация: максимум 0,3 мм (2-9 Гц), 1 м/с² (9-200 Гц) Шок: 70 м/с² (22 мс)

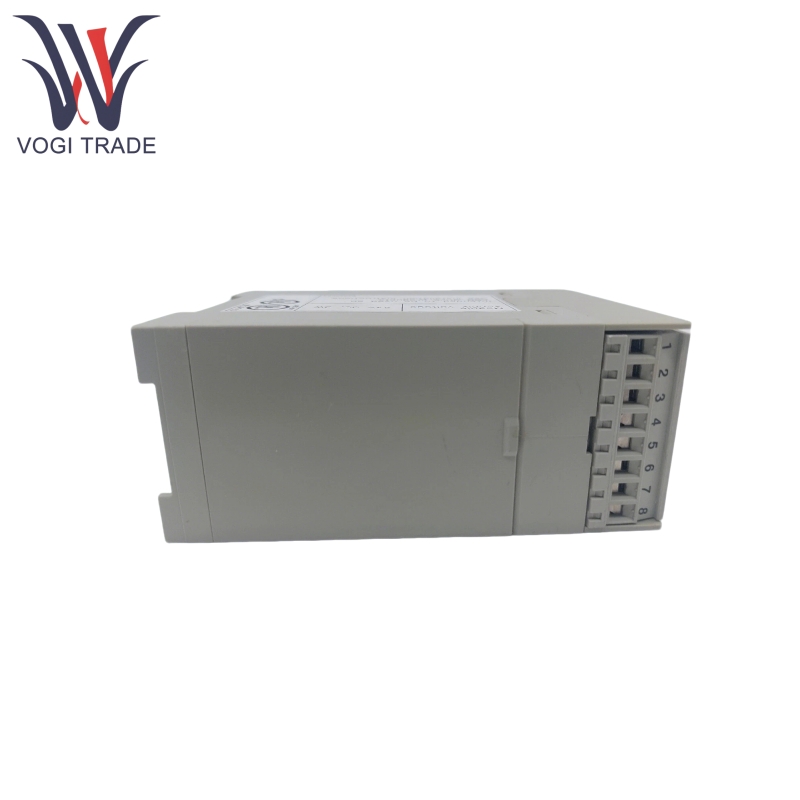

Терминалы и интерфейсы	8-полюсный винтовой блок (x2), включая сигналы данных (d (p)/d (n)), заземления (PE/SH/SHF), интерфейсы источника питания (+24 В/0 В) 9-волокно-оптические интерфейсы (синий для приемника, серый для передатчика)
