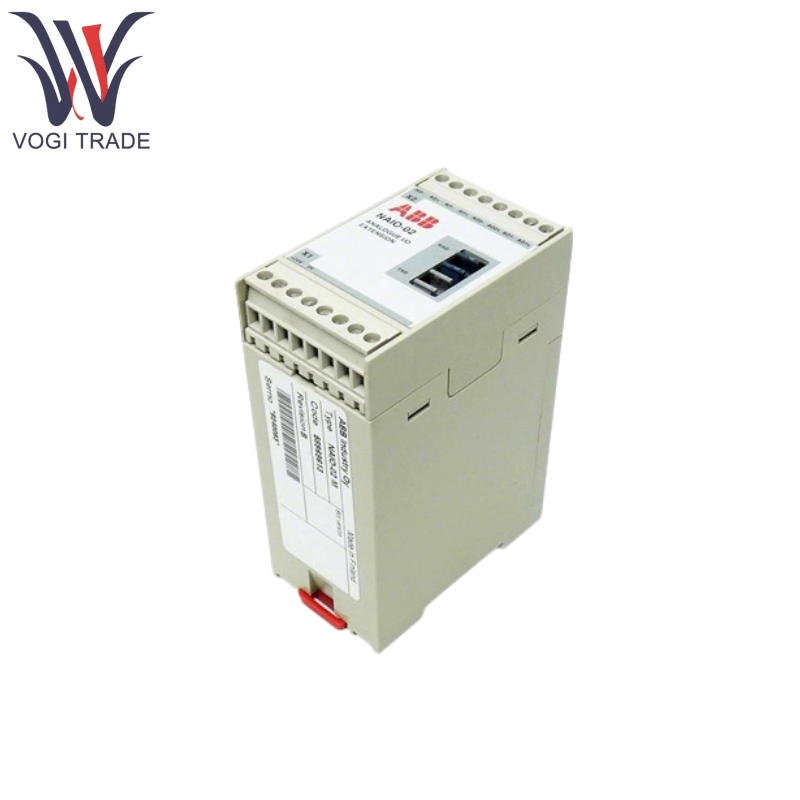

ABB Naio-02

Особенности продукта

ABB NAIO-02 поддерживает фиксированные биполярные сигналы, включая ± 0 (4) ~ 20 мА, сигналы тока ± 0 (2) ~ 10 В и сигналы напряжения ± 0 ~ 2 В, отвечающие требованиям для получения аналогового сигнала как в положительных, так и в отрицательных направлениях.

ABB NAIO-02 предоставляет два канала от 0 (4) до 20 мА выход тока, способный управлять внешним приводом (например, клапанами или клапанами управления скоростью), с сопротивлением нагрузки ≤700 Ом.

Вход ABB NAIO-02 использует 11-битные биты данных + 1-битный бит бита A/D (биполярный режим), а выходной сигнал составляет 12-битное преобразование D/A, с точностью ± 0,5% полномасштабной (при 25 ° C), что обеспечивает точность получения сигнала и контроля.

ABB NAIO-02 может быть подключен к плате NAMC переменного частотного привода ACS 600 через волоконно-оптическую связь, поддерживая скорость передачи 1 Мбит/с. Он функционирует как подчиненная станция в сети DDCS, с данными, периодически опрашиваемыми главной станцией (NAMC).

Входные данные, выходы, источник питания и заземления разработаны с помощью изоляции (испытательное напряжение: 1,5 кВ переменного тока/1 минута), что обеспечивает сильную устойчивость к электромагнитным помехам и пригодности для промышленных сред с высокими уровнями шума.

ABB NAIO-02 может быть настроен с уникальным номером узла (0–127) через 7-битный DIP-переключатель, обеспечивая беспрепятственную связь с другими модулями в сети DDCS.

Приложение продукта

ABB NAIO-02 может быть применен к промышленным производственным линиям, насосным и вентиляционным системам, оборудованию крана, управлению процессами и другими полями.

Промышленные производственные линии:

Разверните аналоговый интерфейс переменного частоты ACS 600 для сбора параметров процесса, таких как температура и давление со стороны производственной линии, и сигналы управления выходным управлением, чтобы регулировать скорость конвейерной ленты или рабочее состояние оборудования.

Системы насоса и вентиляторы:

Следите за давлением/потоком трубопровода через аналоговые входы и выходные сигналы для управления скоростью насосов или вентилятора для достижения регулирования с закрытым контуром.

Оборудование крана:

В сочетании с приводом крана ACS 600 собирайте аналоговые сигналы от датчиков нагрузки, сигналы управления выходом для регулировки скорости подъема и обеспечения безопасной работы.

Управление процессом:

В химических и металлургических применениях расширяйте сбор и контроль аналоговых параметров, таких как уровень жидкости и концентрация, и сотрудничать с переменным частотным диском для достижения точного регуляции процесса.

Параметр продукта

Ниже приведены аналоговые аналоговые модуль аналогового ввода/вывода.
