Бренд: ABBОписание: модуль рабов сети -интерфейсаСостояние: совершенно новыйСертификат: Письмо отчета о тестировании COOГарантия: 1 годИнвентарь Qty: 4Платеж: T/T.Справочный порт: ШэньчжэньABB Innis01 в первую очередь используется для обеспечения беспроблемной связи между единицами управления процессами и системой связи Infi-Net. Вместе с модулем сетевой обработки Innp11 он образует интерфейс Core, что позволяет PCU подключаться к высокоскоростной сети Data Data Setwork и поддерживает взаимодействие данных в реальном времени с другими узлами в цикле.
| Производство |
Абб |
| Номер модели |
Innis01 |
| Заказ номер |
Innis01 |
| Каталог |
- |
| Страна происхождения |
Швейцария |
| HS -код |
8473309000 |
| Измерение |
32*18*4 см |
| Масса |
0,6 кг |
Особенности продукта
ABB Innis01 поддерживает инфине-сериал однонаправленную высокоскоростную последовательную связь с выбираемыми скоростями 10 Мбит / с или 2 Мбит / с для удовлетворения требований передачи данных в режиме реального времени.
В случае сбоя основного модуля модуль резервного копирования автоматически захватывает связь, обеспечивая непрерывную работу системы.
ABB Innis01 включает в себя циклическую проверку избыточности и механизмы контрольной суммы, чтобы обеспечить целостность данных.
ABB Innis01 поддерживает замену онлайн -модуля без простоя, значительно снижая затраты на техническое обслуживание и простой системы.
ABB Innis01 совместим с промышленными протоколами, такими как Modbus TCP/IP, IEC 61850 и DNP 3, обеспечивая интеграцию со сторонними устройствами.
ABB Innis01 совместим с полным диапазоном систем управления ABB и поддерживает синхронизацию в реальном времени по всему заводу при использовании в сочетании с модулем тактового модуля Intkm01.

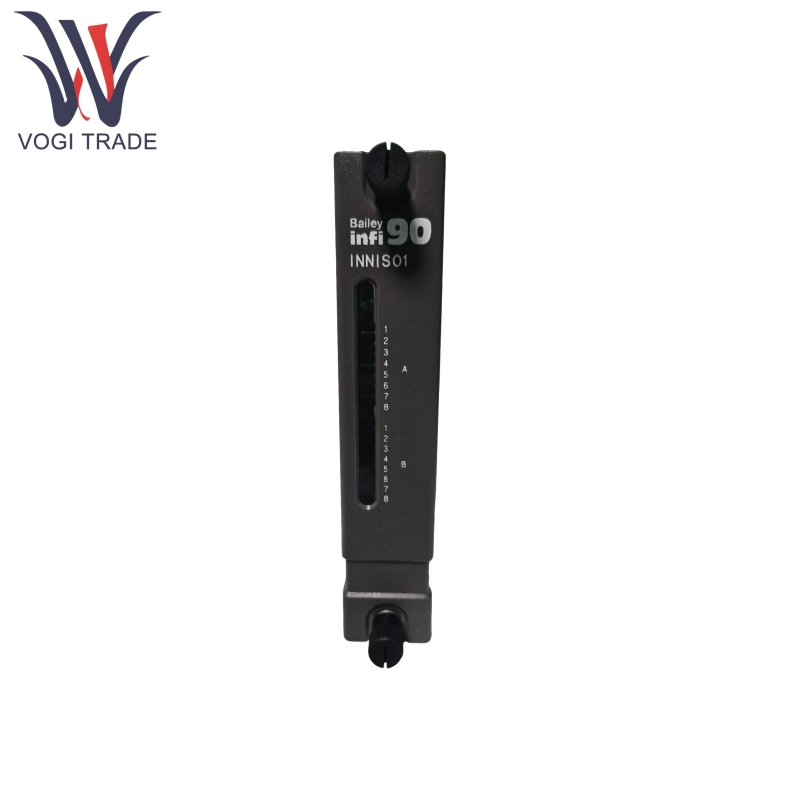

На передней панели есть 16 светов индикатора состояния, которые отображают состояние связи, коды ошибок и количество событий в реальном времени.
ABB Innis01 общается с модулями управления через шину расширения ввода/вывода, поддерживая удаленную конфигурацию и диагностику неисправностей.
Продукт с использованием принципа
Команды управления PCU передаются в INNIS01 через шину расширения ввода/вывода, инкапсулируют в формат Infi-NET с помощью микропроцессорной схемы связи и отправляются в сеть кольца через коаксиальный кабель.
При получении данных ABB Innis01 анализирует сигналы сети Ring, преобразует их в формат, распознаваемый PCU, и подает их обратно в модуль управления через канал управления.
ABB Innis01 работает в сочетании с модулем тактового модуля Intkm01, чтобы установить цепь синхронизации времени через терминальную единицу NTST01, обеспечивая высокие временные метки на уровне μS для всего оборудования для всех растений, подходящих для таких сценариев, как запись последовательности событий.
Два модуля Innis01 и два модуля Innp11 образуют избыточную пару. Основной модуль периодически посылает «сигнал сердцебиения», в то время как резервный модуль контролирует в режиме реального времени. Если сердцебиение прервано, резервный модуль занимает в течение 50 мс.
Приложение продукта
ABB Innis01 соединяет контроллер возбуждения к операционной станции, что позволяет мониторинг в реальном времени и диагностике разломов набора генератора.
В Smart Grids ABB Innis01 поддерживает управление соединением сетки и сборы данных для распределенных источников энергии (Photovoltaic, ветроэнергетика).
В таких промышленных отраслях, как нефтехимические вещества и фармацевтические препараты, ABB Innis01 служит в качестве центра связи для систем DCS, соединения полевых инструментов, PLC и компьютеров верхнего уровня.
В автомобильных производственных линиях ABB Innis01 координирует роботов, сервоприводы и оборудования для проверки зрения для достижения гибкого производства.
При использовании с модулями цифрового ввода IMSET01/IMSED01, ABB Innis01 собирает сигналы коммутатора с разрешением 1 мс и генерирует журналы событий, выпущенные временем, через цепочку синхронизации времени, которые используются для отслеживания неисправностей и аудитов соответствия требованиям.
