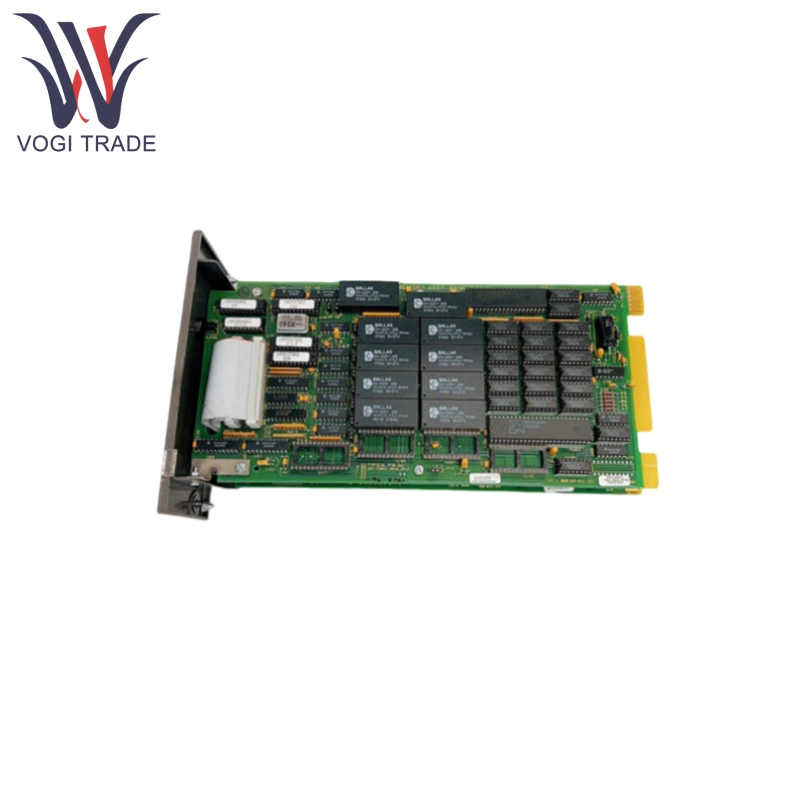

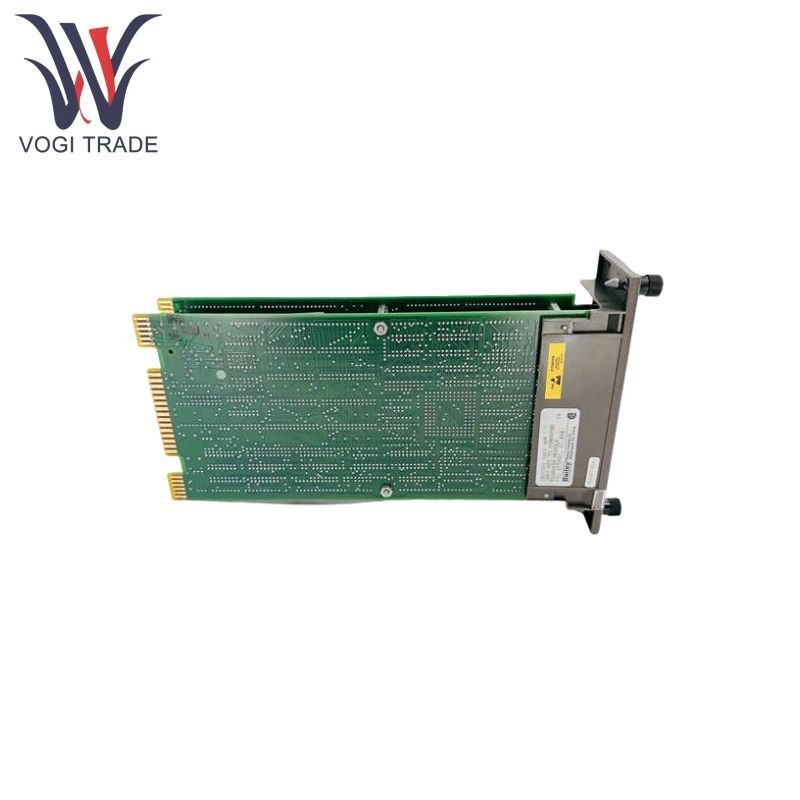

Бренд: АББОписание: Компьютерный модуль передачи данныхСостояние: Совершенно новыйСертификат: ОТЧЕТ О ИСПЫТАНИЯХ COO ГАРАНТИЙНОЕ ПИСЬМОГарантия: 1 годКол-во инвентаря: 4Срок оплаты: Т/ТПорт доставки: ШэньчжэньABB INICT01 может преобразовать собственный протокол сети INFI-Net в распознаваемый компьютером протокол RS-232, поддерживающий двустороннее взаимодействие данных, а также может передавать данные полевых устройств на терминал мониторинга в режиме реального времени и отправлять команды управления обратно в сеть INFI-Net для достижения управления с обратной связью.
| Производство |
АББ |
| Номер модели |
ИНИТ01 |
| Номер заказа |
ИНИТ01 |
| Каталог |
- |
| Страна происхождения |
Швейцария |
| КОД ТН ВЭД |
8473309000 |
| Измерение |
12*12*4 см |
| Масса |
0,4 кг |
Особенности продукта
Каналы ввода/вывода ABB INICT01 имеют изоляцию 500 В переменного тока, эффективно сопротивляясь скачкам напряжения и электромагнитным помехам в промышленных условиях.
ABB INICT01 включает в себя схемы защиты от перенапряжения/перегрузки по току и поддерживает двойной вход резервного источника питания (24 В постоянного тока ±10%), обеспечивая непрерывную работу в критических сценариях.
ABB INICT01 имеет настройки DIP-переключателей, при этом плата ЦП оснащена тремя наборами DIP-переключателей, что позволяет напрямую настраивать параметры связи, такие как скорость передачи данных (50–19200 бит/с), бит четности и длину битов данных, без вмешательства программного обеспечения.
ABB INICT01 имеет 256 КБ ПЗУ для хранения встроенного ПО, 512 КБ ОЗУ для обработки данных в реальном времени и 80 КБ NVRAM для сохранения информации о конфигурации, которая не теряется при перебоях в подаче электроэнергии.
ABB INICT01 имеет два порта RS-232, поддерживающие полнодуплексную связь, что позволяет одновременно подключаться к главному компьютеру и резервному контроллеру с диапазоном скорости передачи данных 50–19200 бит/с.
ABB INICT01 поддерживает протоколы Infi 90 и Modbus RTU и может быть расширен для поддержки Profibus, EtherNet/IP и других протоколов через шлюз.

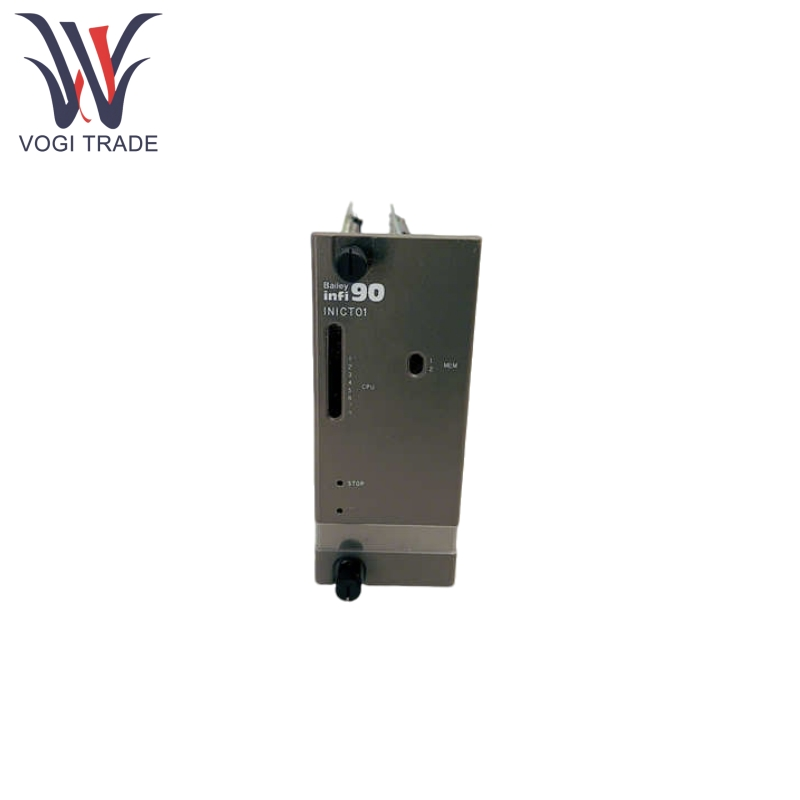

ABB INICT01 отображает восемь состояний состояния, включая питание, связь и ошибку, с помощью независимых светодиодов и может использоваться с кнопкой остановки на передней панели для быстрой локализации неисправности.
ABB INICT01 поддерживает вывод журналов времени выполнения через последовательный порт, включая коды ошибок связи, пропускную способность данных и другую диагностическую информацию.
Принцип использования продукта
ABB INICT01 анализирует протокол Infi 90 через специальный интерфейсный чип для извлечения переменных процесса, заданных значений и других кадров данных.
Он может инкапсулировать необработанные данные в совместимые с RS-232 ASCII или двоичные форматы, поддерживая Modbus RTU, специальные протоколы и другие форматы вывода.
Команды управления передаются в обратном направлении по тому же пути, поддерживая пакетную запись данных и запуск одной командой.
Он может использовать программное обеспечение ABB AC31GRAF для настройки параметров модуля, отладки каналов связи и определения сопоставления данных.
Он предоставляет драйверы виртуальных последовательных портов для Windows/Linux, поддерживая промежуточное программное обеспечение промышленной связи, такое как OPC UA и OPC DA.
Параметр продукта
Следующая информация относится к компьютерному модулю передачи данных ABB INICT01.
| Категория параметра |
Особые характеристики |
| Требование к питанию |
24 В постоянного тока (±10%), потребляемая мощность ≤ 500 мВт Вспомогательное питание: +5 В постоянного тока при 4,2 А, +15 В постоянного тока при 40 мА, -15 В постоянного тока при 20 мА |
| Коммуникационная эффективность |
Скорость передачи данных: 50–19200 бит/с, задержка ≤ 10 мс, поддержка асинхронного режима связи с 9 битами данных + 1 стоповым битом |
| Экологическая адаптивность |
Рабочая температура: -20°C ~ 60°C Температура хранения: -40°C ~ 85°C Влажность: 5–95 % (без конденсата) Класс защиты: IP20 |
| Характеристики ввода/вывода |
Цифровой вход: 24 В постоянного тока, фотоэлектрическая изоляция Аналоговый выход: 4–20 мА (±0,1% полной шкалы) Релейный выход: 250 В переменного тока / 5 А |
