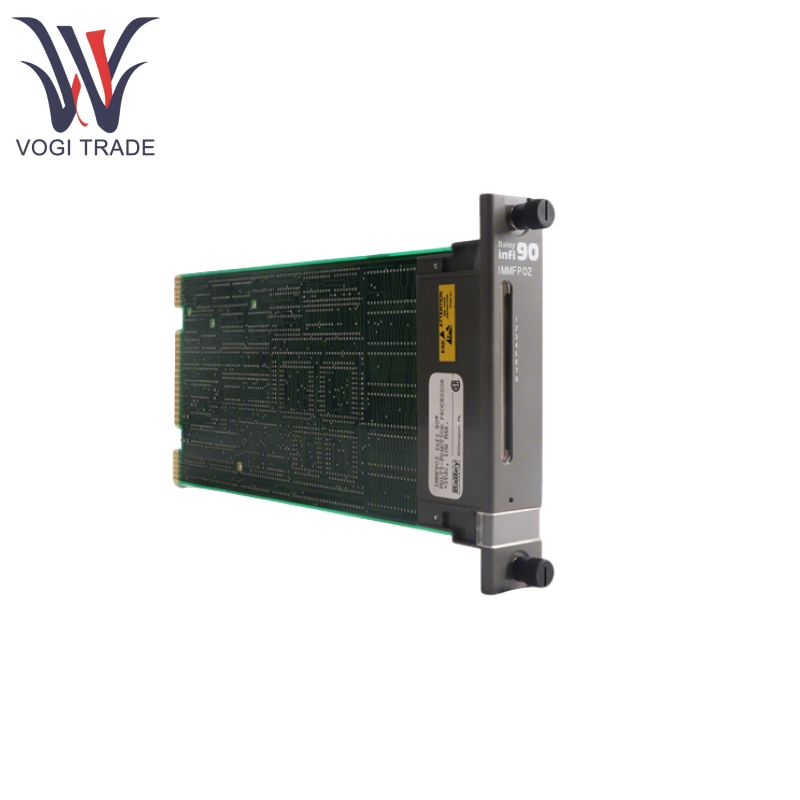

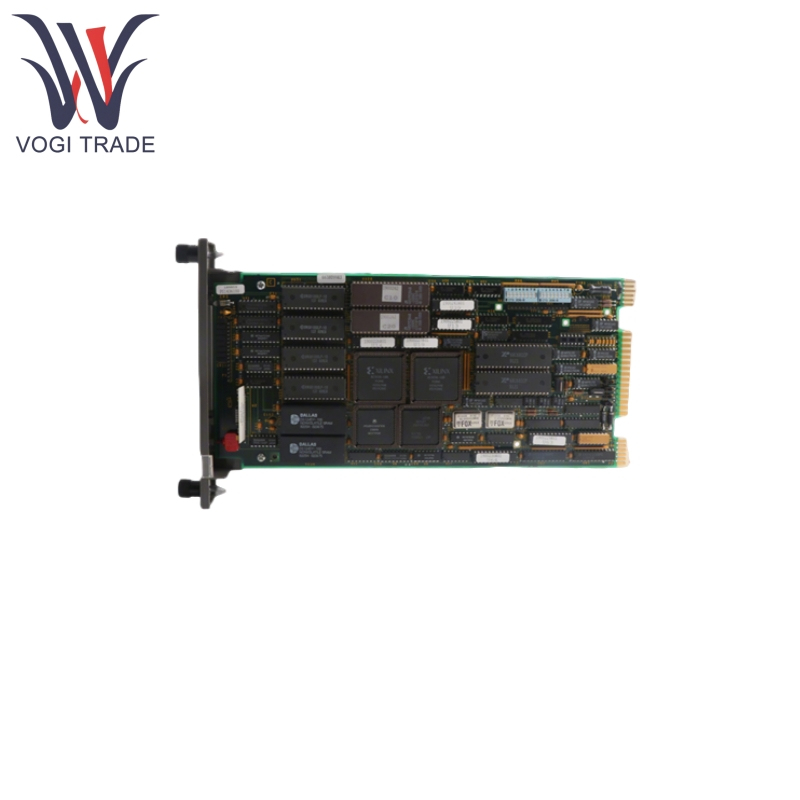

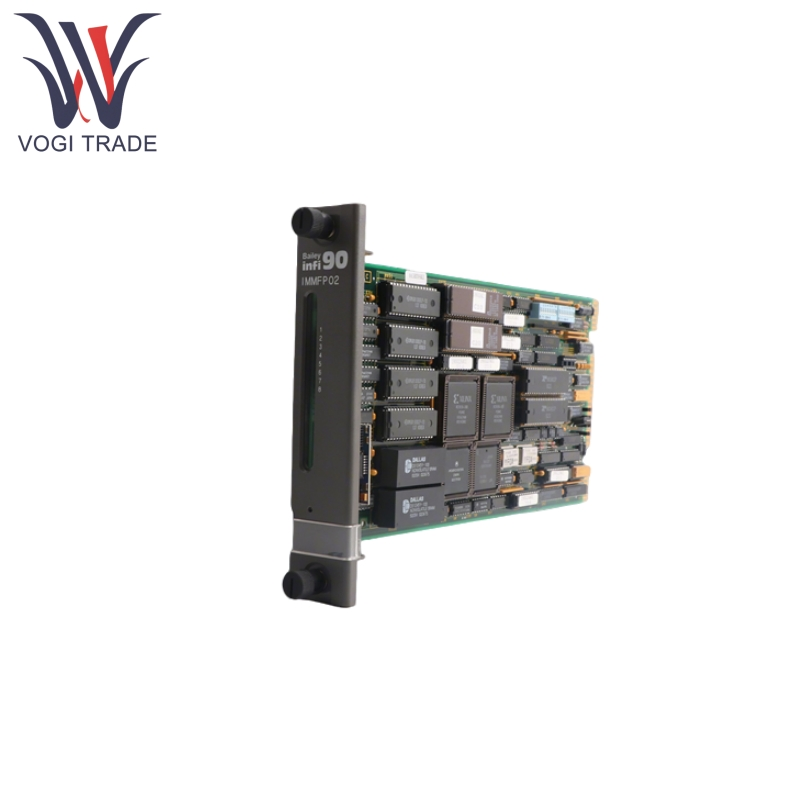

ABB Immfp02

Особенности продукта

ABB Immfp02 имеет 32-битный микропроцессор (внешняя 16-битная шина), работающий при 16 МГц, поддерживая высокоскоростную обработку данных.

Конфигурация памяти ABB Immfp02 включает в себя 512 КБ ПЗУ (для хранения операционной системы и библиотек функций), 512 КБ ОЗУ (для временного резервного копирования хранения и конфигурации, с доступными 347 712 байтами) и 256 КБ NVRAM (нелетущее хранилище для сохранения конфигураций, с 194 752 кб).

ABB Immfp02 поддерживает высокоскоростные избыточные связи Controlway (1 мбауд) и модульные шины (83,3 кбауда), что позволяет одноранговой связи между модулями.

ABB IMMFP02 имеет 2 последовательных канала общего назначения, поддерживая RS-232-C или 1 RS-485 + 1 RS-232-C, с максимальной скоростью 19,2 кбада.

ABB Immfp02 имеет избыточную связь (1 мбауд), поддерживая горячее резервное копирование и бесшовное переключение между первичными и резервными модулями.

ABB Immfp02 может запускать алгоритмы управления, выполнять самостоятельные контроли и автоматически вводить режим ошибки при обнаружении ошибки. Алгоритмы управления могут быть отредактированы или добавлены, но логика управления не будет выполнена во время этого процесса.

ABB Immfp02 может ввести режим ошибки, когда обнаруживаются ошибки оборудования или конфигурации, отображая коды ошибок с помощью светодиодов. Он имеет встроенный таймер разлома машины, если ошибки процессора или программного обеспечения не будут сброшены вовремя, модуль вызовет сброс и тревогу.

ABB Immfp02 поддерживает первичные/резервные избыточные конфигурации, причем модуль резервного копирования непрерывно контролирует состояние первичного модуля и беспрепятственно захватывает управление в случае сбоя первичного модуля.

ABB IMMFP02 поддерживает C, базовые, пакетные, лестничные диаграммы, функциональные коды и определенные пользовательские функции, что обеспечивает гибкий дизайн стратегий управления.

Продукт с использованием принципа

ABB Immfp02 выполняет алгоритмы управления через микропроцессор и обменивает данные с помощью модулей ввода/вывода через шину расширения ввода/вывода (8-битная параллельная шина, поддерживая до 64 модулей ввода/вывода). Управляющая или модульная шина используется для связи с другими интеллектуальными модулями, а схемы DMA ускоряют высокоскоростную передачу данных.

Когда основной модуль выполняет логику управления, модуль резервного копирования непрерывно получает выходные данные из основного модуля в режиме реального времени через избыточную ссылку и остается в горячем состоянии. Если основной модуль не удается, модуль резервного копирования немедленно захватывает управление, чтобы обеспечить непрерывную работу процесса.

В режиме выполнения модуль непрерывно выполняет самостоятельные контроли. Если обнаружена ошибка, она отображает код ошибки через светодиод и входит в режим ошибки.

Параметр продукта

Следующая деталь предназначена для многофункционального процессорного модуля ABB Immfp02.
