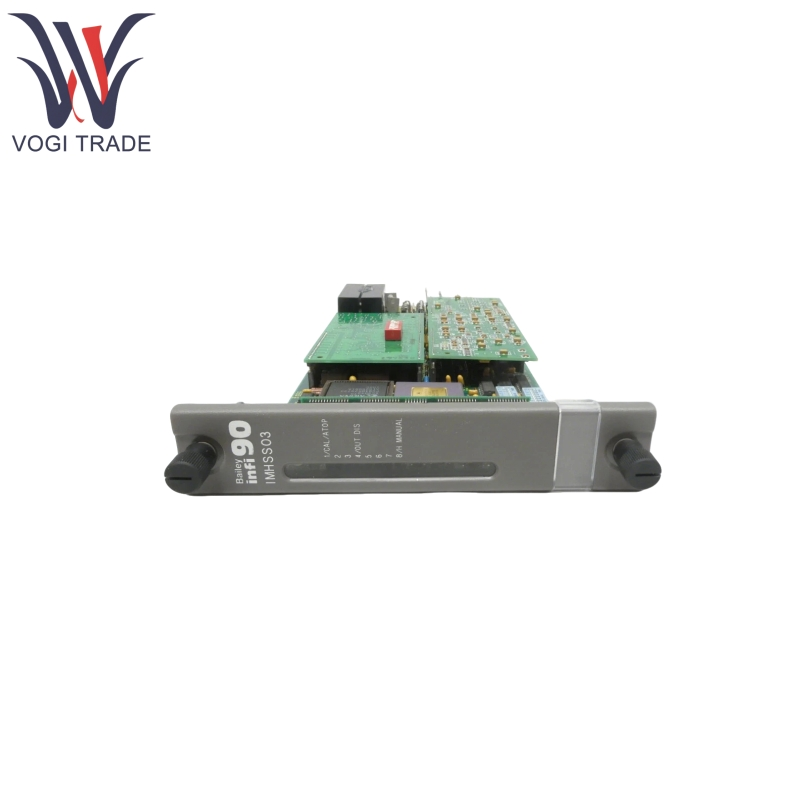

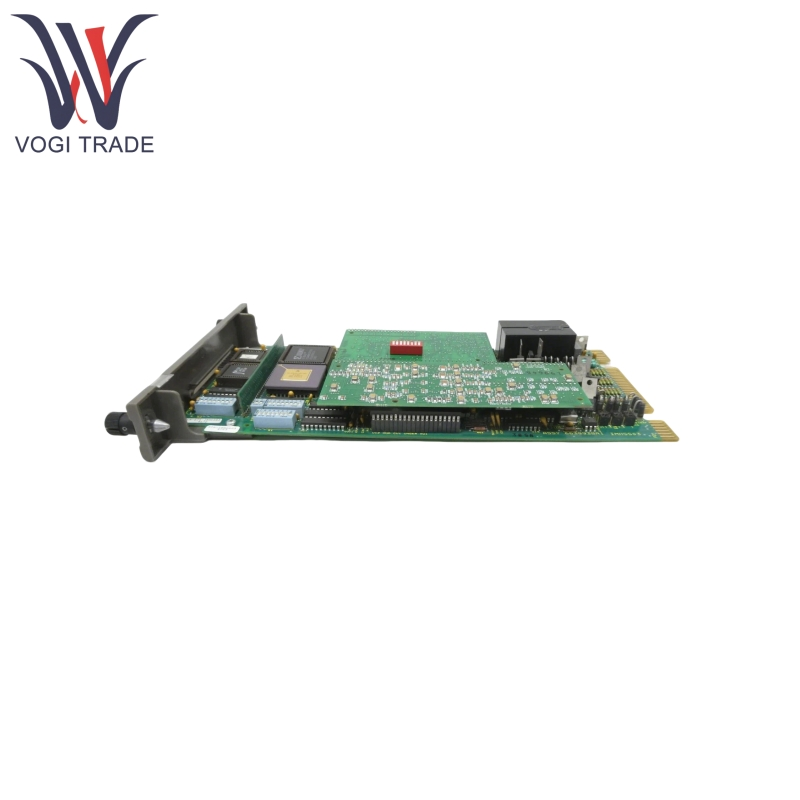

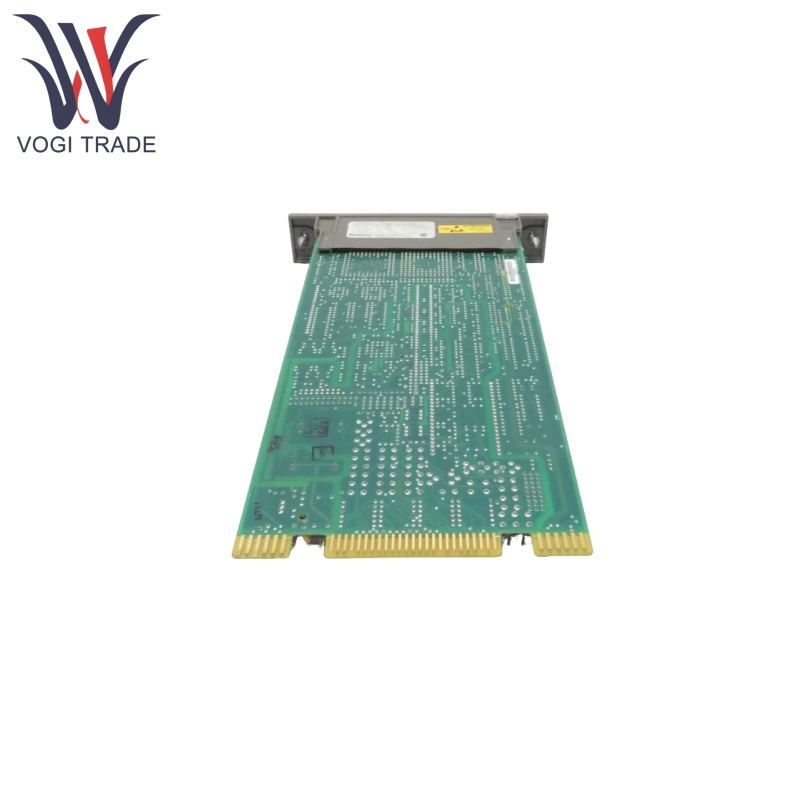

ABB IMHSS03

Особенности продукта

ABB IMHSS03 получает обратную связь по позиции от гидравлического привода через линейный дифференциальный трансформатор переменной (LVDT), сравнивает его с командой положения, отправленной MFP, и управляет серво-клапаном или преобразователем I/H для достижения управления замкнутым циклом, гарантируя, что положение клапана дроссельной заслонки соответствует командованию.

ABB IMHSS03 оснащен с высоким разрешением аналого-цифрового и цифрового преобразователя, повышая точность обработки сигналов, оптимизируя возможности кондиционирования сигнала LVDT и повышение точности обнаружения положения.

ABB IMHSS03 может автоматически настраивать усиление демодулятора, упростить процесс ввода в эксплуатацию и улучшить скорость отклика цикла управления.

ABB IMHSS03 поддерживает избыточные интерфейсы LVDT (совместимые с AC или DC LVDT) и избыточными выходами сервоклапанов (с опцией двойных клапанов, работающих одновременно или первичного/резервного режима), повышая надежность системы.

ABB IMHSS03 предоставляет интерфейс I/H преобразователь, поддерживающий выход 4-20 мА или 20-160 мА, с цифровыми вводами и цифровыми выходными возможностями.

ABB IMHSS03 отображает состояние работы (нормальная, калибровка, разлома и т. Д.) С помощью светодиодных индикаторов панели, поддерживает диагностическое тестирование для обнаружения ошибок оборудования и может сообщать об ошибке с помощью кодов функций.

Продукт с использованием принципа

ABB IMHSS03 вместе с многофункциональным модулем процессора и модулем частот частоты образует систему с замкнутым контуром для управления скоростью турбины. Принцип работы заключается в следующем:

Командная передача: модуль MFP отправляет команды положения в модуль IMHSS03 через шину расширения ввода/вывода на основе целевого значения скорости установки турбины.

Выход привода: После получения команды IMHSS03 преобразует цифровую команду в аналоговый сигнал через преобразователь D/A, управляет сервоприводом или преобразователем I/H и управляет гидравлическим приводом, чтобы отрегулировать отверстие дроссельного клапана.

Обнаружение обратной связи: LVDT измеряет положение гидравлического привода, генерируя дифференциальное напряжение, пропорциональное положению. IMHSS03 преобразует это в цифровой сигнал через демодулятор и конвертер A/D и подает его обратно в MFP.

Регуляция скорости: модуль FCS считает импульсы магнитного датчика на турбинном валу для измерения скорости турбины и отправляет данные в MFP. MFP регулирует команду Position, отправленную в IMHSS03 на основе отклонения между обратной связью скорости и целевым значением, образуя систему управления с закрытым контуром.

Параметр продукта

Следующая деталь предназначена для гидравлического сервопривода ABB IMHSS03.

Вход LVDT (вторичный):

4 аналоговые входы, 2 набора вторичных LVDT (2 вторичных на сет), 24vpp, ± 7 В напряжение общего мода, дифференциальный входной импеданс 10 кОм.

Выход LVDT (первичное возбуждение):

2 аналоговые выходы, частота 400 Гц-15 кГц, напряжение 2.1-18vpp (соответствует минимальному импедансу 15-120 Ом).

Вывод серво -клапана:

4 аналоговые выходы (2 избыточных группа), ток ± 8- ± 64 мА (соответствует максимальному импедансу катушки 750-93 Ом).

I/H преобразователь вывод:

1 аналоговый выход, 4-20 мА (максимальный импеданс 300 Ом) или 20-160 мА (максимальный импеданс 15 Ом).

Цифровой ввод:

3 оптически изолированных входов (250 В постоянного тока), напряжение проводимости ≥18 В постоянного тока, прямое ток 2,8 мА (номинальный).

Цифровой вывод:

1 Оптически выделенный выходной сигнал открытых корпозиций (250 В постоянного тока), напряжение проводимости 2,4 В постоянного тока (ток 250 мА), напряжение отсечки 24 В постоянного тока (ток утечки 10 мкА).
