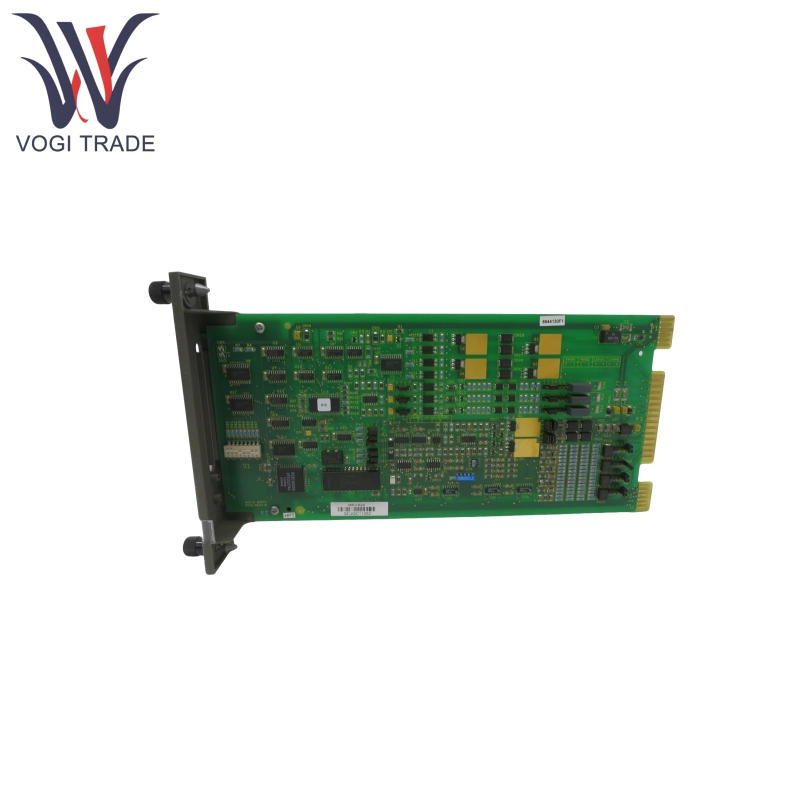

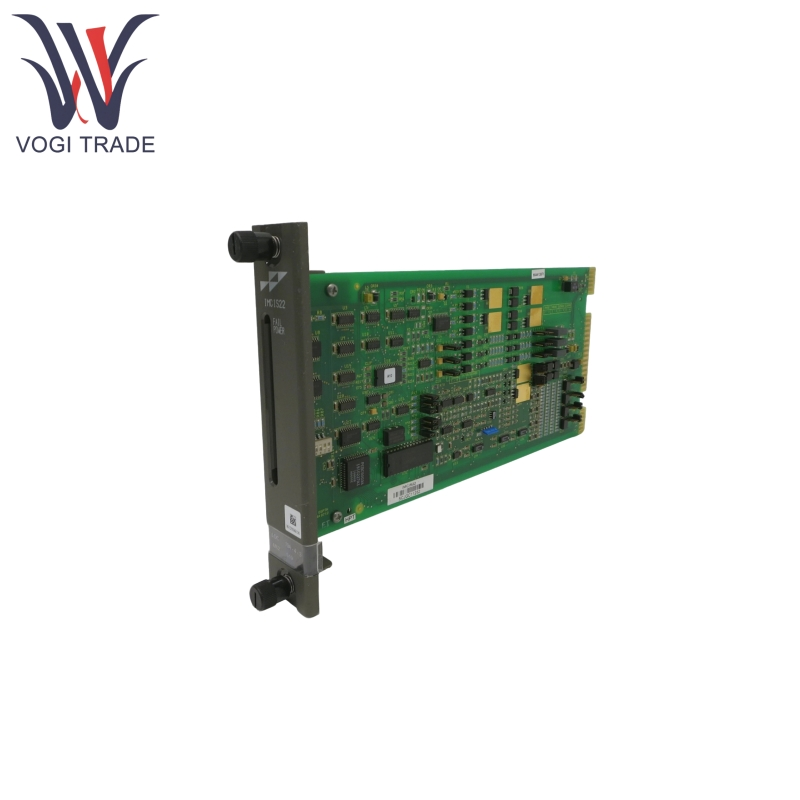

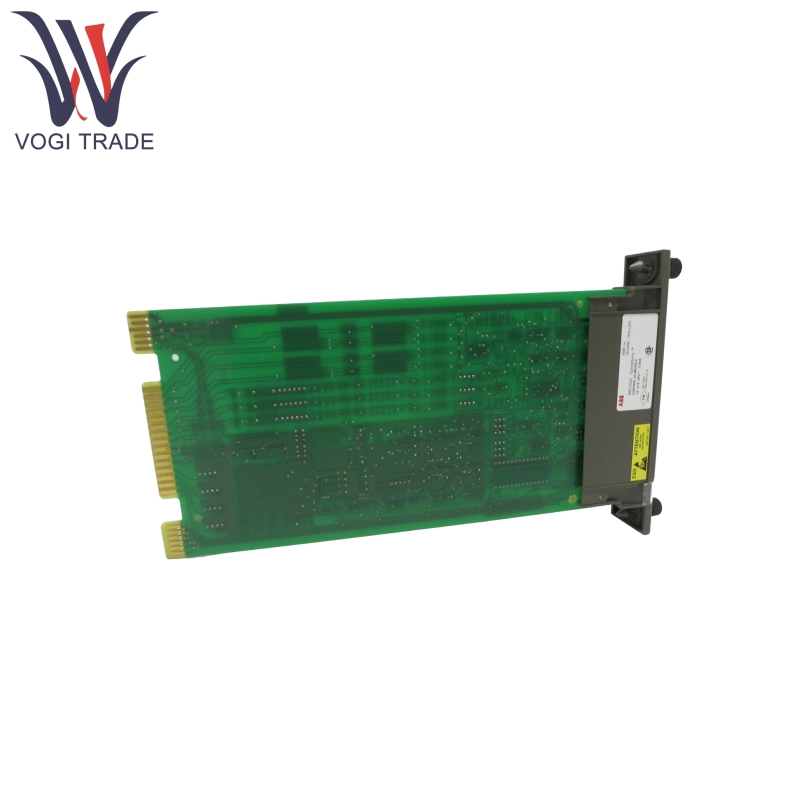

ABB IMCIS22

Бренд: ABB
Описание: модуль управления вводом/выводом
Состояние: совершенно новый
Сертификат: Письмо отчета о тестировании COO
Гарантия: 1 год
Инвентарь Qty: 4
Платеж: T/T.
Справочный порт: Шэньчжэнь
ABB IMCIS22 в основном используется для взаимодействия между полевыми сигналами и системами в промышленных процессах. Его основная функция заключается в подключении 4 аналоговых сигнала и 3 цифровых сигнала к системе для обработки и мониторинга, а также для вывода 4 цифровых сигналов и 2 аналоговых сигнала для управления процессом.

Отправить запрос

Описание продукта

Производство	Абб
Номер модели	IMCIS22
Заказ номер	IMCIS22
Каталог	-
Страна происхождения	Швейцария
HS -код	8473309000
Измерение	32186 см
Масса	0,8 кг

Особенности продукта

ABB IMCIS22 поддерживает 4-канальные сигналы, настраиваемые как 1-5VDC или 4-20MA, с функциональностью калибровки. Он автоматически исправляет эффекты дрейфа и температуры, считывая контрольное напряжение через контроллер.

ABB IMCIS22 поддерживает 2-канальные сигналы, настраиваемые как 4-20MA или 1-5VDC, с настройками вывода по умолчанию. Он выводит 0%/100% или поддерживает текущее значение при запуске или сбое шины.

ABB IMCIS22 поддерживает 3 канала сигналов, совместимые с 120VAC, 24VDC, 48VDC и 125VDC, с оптической изоляцией и фиксированным временем отклика на 17 мс.

ABB IMCIS22 поддерживает 4 канала сигналов, тип открытых корпозит, с оптической изоляцией, способным управлять нагрузками 24 В пост.

ABB IMCIS22 связывается с контроллером через шину расширения ввода/вывода и поддерживает настройки адреса (0-63, настроенный через S1 DIP-переключатель).

ABB IMCIS22 имеет таймер неисправности шины, если такси сигнал контроллера не получен в течение 10 мс, цифровой выход отключен, а аналоговый выходной сигнал переключается на значение по умолчанию.

ABB IMCIS22 имеет два светодиодных индикатора передней панели (зеленый/красный). Green Steady указывает на нормальную работу и связь с контроллером. Red Steady указывает тайм -аут разлома автобуса. Выкл не указывает на питание или не включено.

Продукт с использованием принципа

ABB IMCIS22 служит интерфейсом между полем процесса и симфонической системой, с основными принципами, включая:

Преобразование сигнала: аналоговые входные сигналы преобразуются в 12-битные цифровые значения через конвертер A/D, а 10-битные цифровые значения, выводящие с помощью контроллера, преобразуются в аналоговые сигналы с помощью преобразователя D/A.

Защита от изоляции: цифровой ввод -вывод использует Optocouplers для изоляции полевых сигналов из системных цепей, предотвращая помехи и распространение разломов.

Механизм связи: связь с контроллером достигается с помощью шины ввода/вывода. Контроллер настраивает адрес модуля, используя код функции (FC 79), который должен соответствовать настройке коммутатора S1, чтобы включить операции чтения/записи данных.

Обработка неисправностей: таймер разлома автобуса контролирует связь контроллера. Если происходит тайм-аут, запускаются предопределенные защитные действия (цифровые выходы отключены, аналоговые выходы, установленные для значений по умолчанию), а светодиодные индикаторы обеспечивают обратную связь с состоянием в реальном времени.

Параметр продукта

Следующая деталь предназначена для модуля управления ввода/вывода ABB IMCIS22.

Категория	Подробные параметры
Требования к мощности	-Рабочное напряжение: 5 В постоянного тока (± 5%), +15 В пост. - Потребление тока: +5 В (типичная 100 мА, максимум 180 мА), +15 В (типичный 27 мА, максимум 35 мА), -15 В (типичный 23 мА, максимум 30 мА), +24 В (типичный 46 мА, максимум 65 мА)
Цифровые входы	- Диапазон напряжения: 120VAC, 24 В постоянного тока, 48 В постоянного тока, 125VDC (± 10%) - Включение напряжения (минимум): 81VAC (для 120VAC), 19,5 В постоянного тока (для 24 В постоянного тока) и т. Д. - Напряжение отключения (максимум): 45Vac (для 120VAC), 13 В пост. - Время ответа: 17 мс (исправлено)
Цифровые выходы	- Выходное напряжение: 24 В постоянного тока или 48 В постоянного тока (± 10%) - Выходное выходное напряжение: максимум 1,5 В постоянного тока - Выключенный выход: максимум 10 мкА - на выходном токе: максимум 250 мА при 24 В постоянного тока; максимум 125 мА при 48 В постоянного тока
Аналоговые входы	-Тип сигнала: 1-5VDC (дифференциал/односторонний) или 4-20 мА (преобразован через блок завершения) - Время ответа: 2,4 секунды (при изменении на 100% шага до 95% от конечного значения) - Общий режим отказ: 53 дБ от DC до 60 Гц - А/D Разрешение: 12 битов
Аналоговые выходы	-Тип сигнала: 4-20MA или 1-5VDC - Точность: ± 0,15% от полномасштабного диапазона (режим напряжения), ± 0,25% от полномасштабного диапазона (режим тока) - Загрузка: максимум 600 Ом/600mh (ток режима),> 1 кОм (режим напряжения) - D/A Резолюция: 10 битов
Параметры окружающей среды	- Рабочая температура: 0-70 ° C (внутри шкафа) -Относительная влажность: 5% -95% (ниже 55 ° C, не конденсирование), 5% -45% (при 70 ° C, не конденсирование) - Атмосферное давление: уровень моря до 3 км -Качество воздуха: совместимо с ISA S71.04 Class LA/LB/LC-1 (некоррозий)
Изоляция и EMC	- Сопротивление изоляции: 100 мД (при 100/500 В постоянного тока) - Импульсное напряжение: ± 2,55 кв.п. - Электромагнитная совместимость: совместимая со стандартами серии IEC 61000-4 (иммунитет Surge, быстрые переходные процессы и т. Д.)
