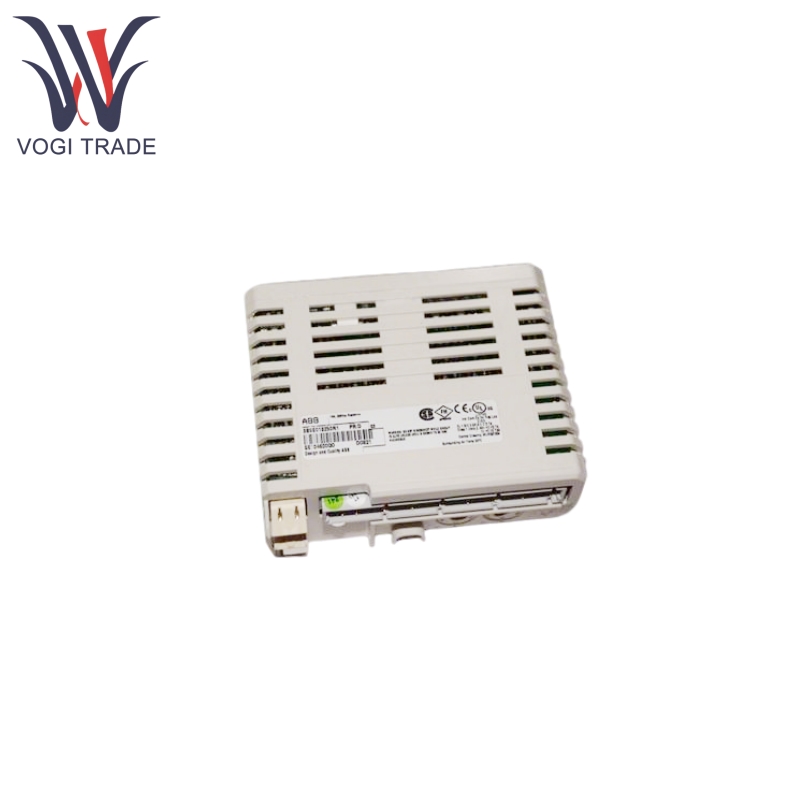

Бренд: ABBОписание: Модуль цифрового выводаСостояние: совершенно новыйСертификат: Письмо отчета о тестировании COOГарантия: 1 годИнвентарь Qty: 6Платеж: T/T.Справочный порт: ШэньчжэньABB DO821 3BSE013250R1-это 8-канальный модуль 230 В переменного тока/постоянного тока (обычно закрытый, NC) модуль, подходящий для ввода/вывода S800. Его максимальное выходное напряжение составляет 250 В переменного тока, а максимальный непрерывный выходной ток составляет 3А. Все выходы индивидуально изолированы, и каждый выходной канал состоит из оптического изоляционного барьера, светодиода индикатора выходного состояния, драйвера реле, реле и компонентов защиты EMC.
| Производство |
Абб |
| Номер модели |
Do821 |
| Заказ номер |
3BSE013250R1 |
| Каталог |
S800 I/O. |
| Страна происхождения |
Швейцария |
| HS -код |
8543709990 |
| Измерение |
12*10*4 см |
| Масса |
0,2 кг |
Особенности продукта
ABB DO821 3BSE013250R1 Особенности 8 230 В реле AC/DC Обычно закрытые (NC) выходные каналы, причем все 8 каналов выделяются.
ABB DO821 3BSE013250R1 включает индикаторы выходного состояния для отображения выходного состояния.
Оснащенный функциональностью OSP, ABB DO821 может установить выход на предопределенное состояние при обнаружении ошибки.

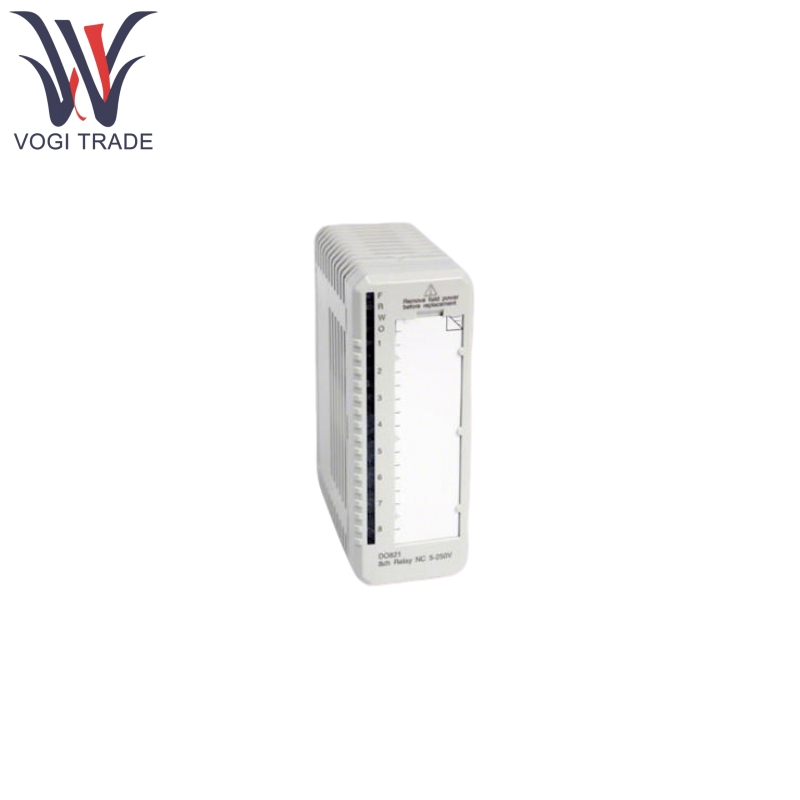

ABB DO821 3BSE013250R1 имеет светодиодные индикаторы передней панели, включая F (BUIN), R (RUNGE), W (предупреждение), O (SP) и показатели состояния для каналов 1-8.
ABB DO821 3BSE013250R1 имеет функцию мониторинга мощности мощности мощности 24/12V, обеспечивая индикаторы состояния мониторинга для ошибок модуля, предупреждений модуля, ошибок канала и многого другого.
Продукт с использованием принципа
ABB DO821 3BSE013250R1 Цифровой выходной модуль получает управляющие сигналы через ModuleBus. Каждый выходной канал электрически изолирован от других частей посредством оптических барьеры изоляции для обеспечения безопасности системы. Драйвер реле активирует реле на основе контрольных сигналов, тем самым управляя состоянием включения/выключения внешних устройств.
Светодиоды индикатора состояния вывода отображают состояние работы в реальном времени каждого канала. Когда обнаружена ошибка, функция OSP устанавливает выход на заранее определенное состояние, а светодиод предупреждения освещает. Сигнал ошибки может быть считан через ModuleBus, и пользователи могут включить или отключить функцию мониторинга напряжения мощности реле с помощью параметров.
Параметр продукта
Ниже приведено ABB DO821 3BSE013250R1 Цифровой выходной модуль.
Технические характеристики сигнала: 230 В переменного тока/постоянного тока (5-250 В переменного тока/постоянного тока), 3A
Изоляция: индивидуально изолированная между каналами и от общей цепи
Ограничение тока: может быть ограничено MTU.
Максимальная длина полевого кабеля: 600 метров (656 ярдов)
Оцененное напряжение изоляции: 250 В
Диэлектрическое испытательное напряжение: 2000 В переменного тока переменного тока
Рассеяние власти: тип. 2,9 Вт
Текущее потребление:
+5V Modulebus: 60 мА
+24V Modulebus: 140ma
+24V внешний: 0
Требование к окружающей среде:
Рабочая температура: от 0 до +55 ° C (от +32 до +131 ° F), разрешения выдаются на +5 до +55 ° C
Температура хранения: от -40 до +70 ° C (от -40 до +158 ° F)
Степень загрязнения: степень 2, IEC 60664-1
Защита от коррозии: ISA-S71.04: G3
Относительная влажность: от 5 до 95 %, не конденсирование
Максимальная температура окружающей среды: 55 ° C (131 ° F), для вертикального монтажа в компактном MTU 40 ° C (104 ° F)
Класс защиты: IP20 в соответствии с IEC 60529
Механические условия работы: IEC/EN 61131-2
EMC: EN 61000-6-4 и 61000-6-2
Категории перенапряжения: IEC/EN 60664-1 и 50178
Класс оборудования: класс I в соответствии с IEC 61140 (Земля защищена)
