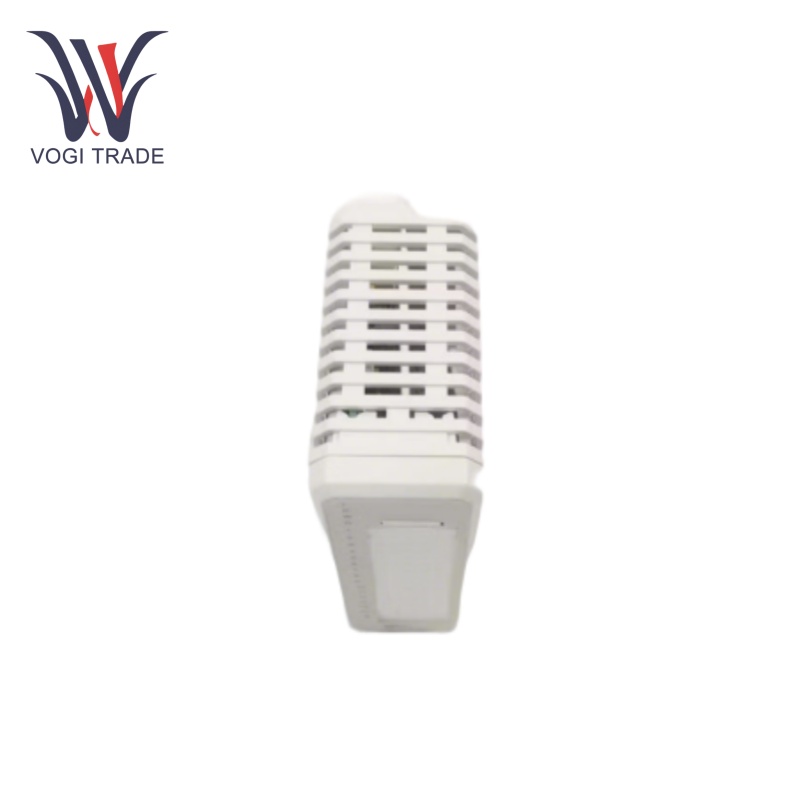

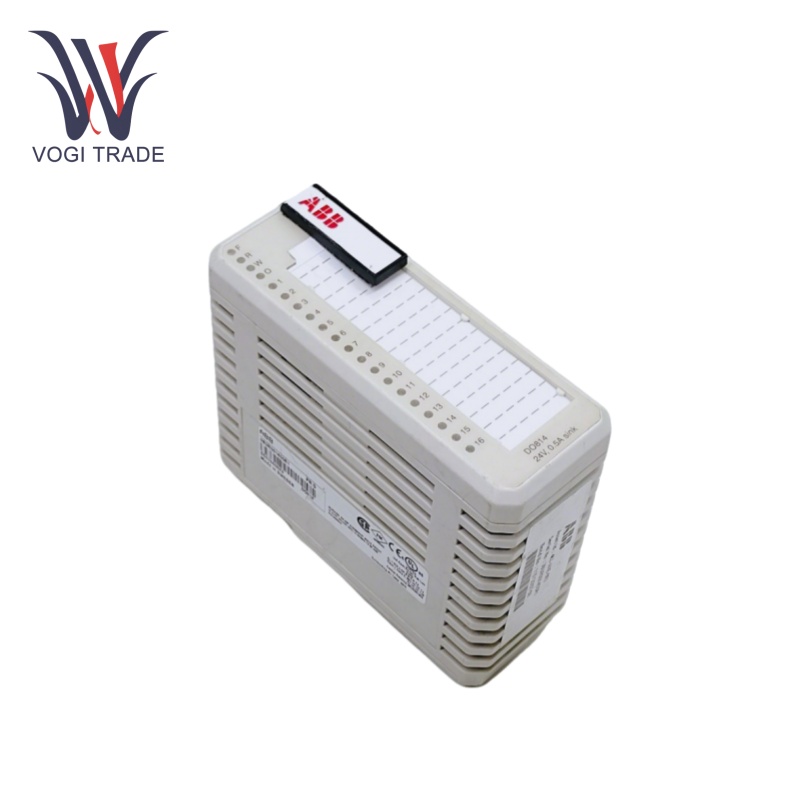

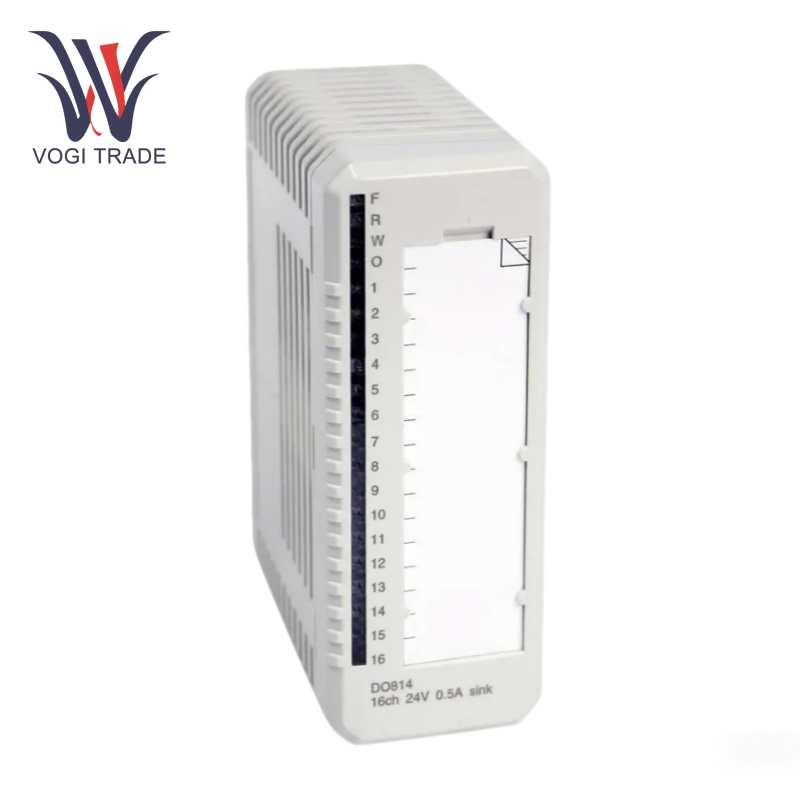

ABB DO814

Технический параметр

Спецификация сигнала:24 в DC.

Текущая емкость: 0,5 A.

Количество каналов:16 - Цифровой выход канала, разделенный на две изолированные группы, с 8 выходными каналами и 1 входом надзора напряжения в каждой группе.

Оцененное напряжение изоляции:50 В.

Диэлектрическое испытательное напряжение:500 В и.

Рассеяние власти:2.1 W.

Текущее потребление:80 мА для шины модуля +5 В.

Рабочая температура:0 - +55 ° C.

Температура хранения:- 40 - +70 ° C.

Класс защиты:IP20.

Интерфейс связи:Его можно использовать с MTU, такими как TU810, TU812, TU814, TU830, TU833 или TU838.

Функциональные характеристики

Выходная защита:Каждый выходной канал с защитой от короткого замыкания, защитой от чрезмерного напряжения и чрезмерной защитой. ABB DO814 может защитить модуль и внешнее оборудование от повреждений.

Оптическая изоляция :)Оптическая изоляция ABB DO814 может воспользоваться оптическим низким высоким барьером, так что цепь системы поля и системы управления и вмешательства от полевой среды эффективно изолированы.

Мониторинг состояния вывода:Каждый выходной канал ABB DO814 имеет светодиод индикации выходного состояния, который может интуитивно отображать рабочее состояние каждого канала.

Наблюдение за напряжением процесса:Вход для надзора напряжения процесса (один на группу выходных каналов). Это приведет к созданию сигнала ошибки канала, который можно прочитать над шиной модуля, если мы потеряем это напряжение.

Области применения

Промышленное управление процессом:ABB DO814 также используется в системах управления промышленными процессами, включая контроль клапанов, насосов и двигателей в химических, нефтяных и других отраслях. Он может точно контролировать статус запуска и статус запуска этих устройств, чтобы обеспечить стабильную работу всего производственного процесса.

Фабричное оборудование автоматизации:В производственной линии Factory Automation ABB DO814 может использоваться для управления конвейером, роботом, соленоидным клапанами и другим оборудованием, реализации точного управления производственным оборудованием и скоординированной эксплуатации, повышения эффективности производства и качества продукции.

Системы управления зданием:ABB DO814 также может быть применен к системам управления зданиями для реализации таких функций, как управление открытием и закрытием дверей/окна, эксплуатационной системой кондиционирования воздуха, лифтовым светом и другим управлением оборудования, что помогает улучшить уровень интеллектуального управления и энергосберегающие здания.
