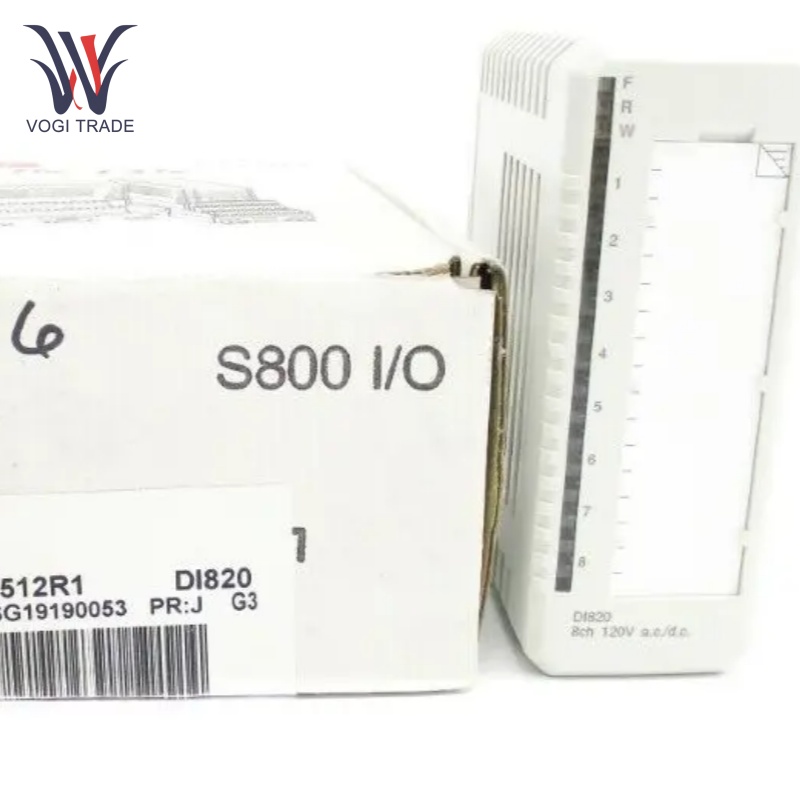

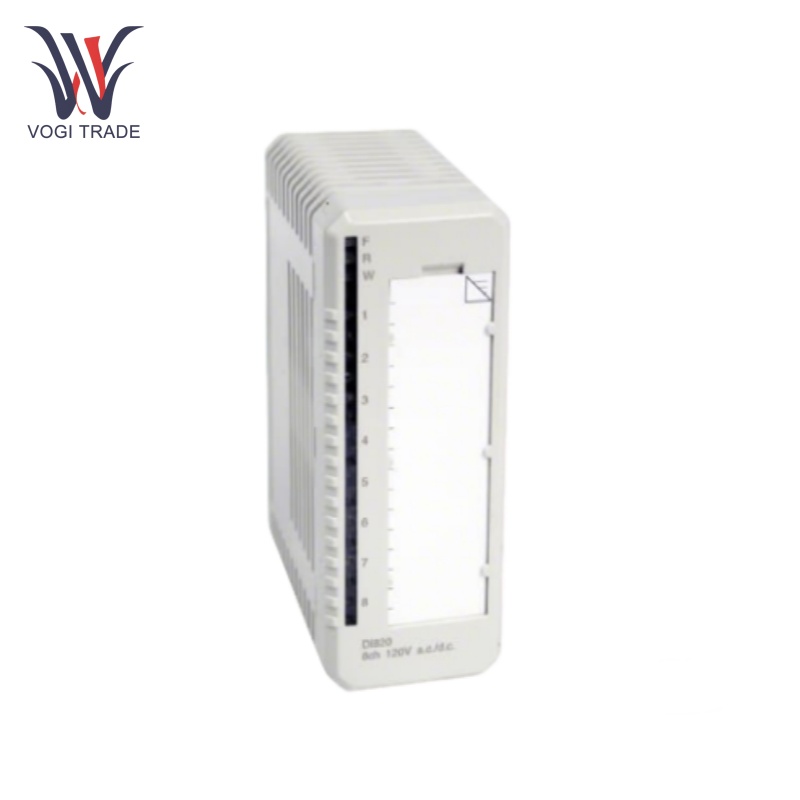

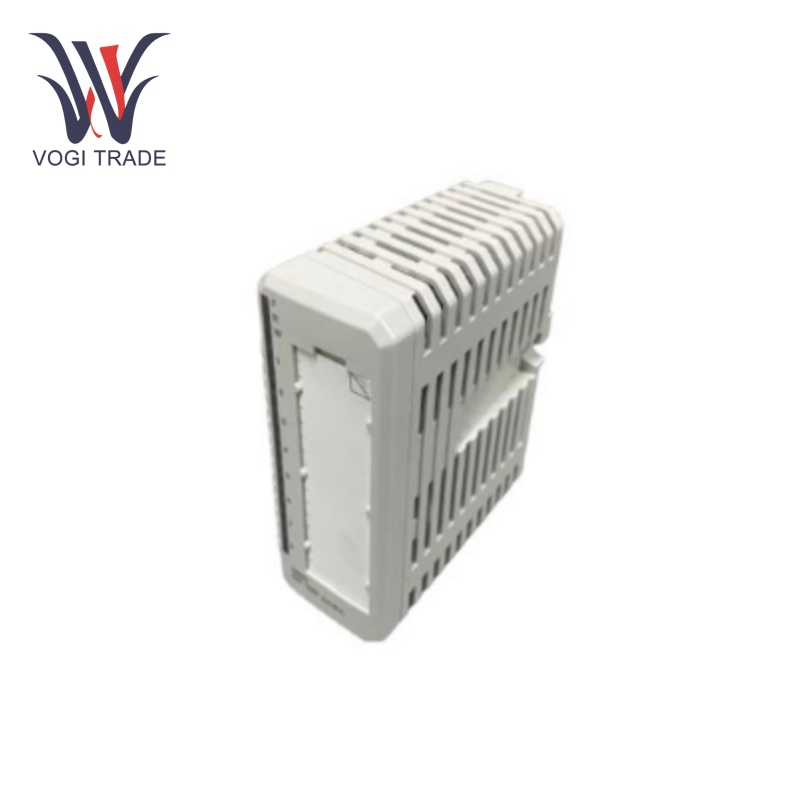

ABB DI820

Эксплуатационные параметры

Рассеяние власти: Обычно 2,8 Вт.

Время фильтра:Время фильтра выбирается и может быть установлено на 2, 4, 8 или 16 мс.

Текущее потребление:+5 В модульная шина потребляет 50 мА, а шина модуля +24 В и внешняя 24V - 0 тока потребления.

Рабочая температура: От 0 до +55 ° C

Каналы ввода:8 цифровых каналов.

Диапазон входного напряжения переменного тока:77-130 В, с током входного тока 10 мА при 120 В.С.

Диапазон ввода постоянного тока:От 75 до 145 В, с током входного тока 2,8 мА при 110 В постоянного тока.

Входной импеданс:12 кОм для ввода переменного тока и 39 кОм для ввода постоянного тока.

Входной диапазон частот:47 - 63 Гц.

Наблюдение за напряжением: Каналы 1 и 8 могут функционировать как входы надзора напряжения для каналов 2–4 и 5–7 соответственно.

Особенности продукта

Масштабируемость: До 8 единиц ABB DI820 в одиночном подключении. Этот макет высокой плотности упаковывает больше входов в небольшой модуль, сохраняя недвижимость в контрольных шкафах.

За изоляцию канала:Каждый из 8 каналов индивидуально изолирован. Это помогает предотвратить перекрестное разговор от одного канала к другому, что сделает входные сигналы менее надежными, поскольку сигналы, которые подаются на один канал, не будут влиять на другие каналы. ABB DI820 также помогает избежать перекрестных разговоров и коротких замыканий среди различных входных источников.

Наблюдение за каналом: Канал 1 может использоваться в качестве входных каналов надзора канала 2 - 4, а канал 8 может использоваться в качестве входа надзора канала для каналов 5 - 7. Входы ошибки активируются, а предупреждающий светодиод загорается, если напряжения, подключенные к каналу 1 или 8, потеряны. Эта функция имеет решающее значение для обнаружения сбоев питания или аномальных условий напряжения в полевой мощности в поле, обеспечивая целостность входных сигналов.

Индикаторы состояния ввода: Каждый канал имеет светодиоды индикации состояния. Активное состояние каждого ввода обозначено светодиодом диодом для операторов и техников для быстрого интерпретации входного состояния. Это облегчает отладку и мониторинг.

Сигнал фильтеринаg: Модуль способен фильтрации. Время цифрового фильтра может быть настроено, как мы описали ранее, в то время как аналоговый фильтр обеспечивает снижение шума и обеспечивает стабильные входные сигналы. В промышленных средах, где электрический шум может быть реальной проблемой, это важно.

Цифровое приобретение сигнала: ABB DI820 фиксирует цифровые сигналы с полевых устройств, передавая свой статус в систему автоматизации для обработки.

Установка

Монтаж: ABB DI820 предназначен для быстрой и простой установки. Он может быть прикреплен к стандартной рельсе DIN, который представляет собой стандартизированную структуру монтажа, обычно используемая для монтажных автоматических выключателей и оборудования для управления промышленным управлением внутри стойки оборудования.

Связь: ABB DI820 использует стандартный промышленный интерфейс для подключения. При подключении модуля убедитесь, что проводка выполняется правильно в соответствии с диаграммой подключения. Проходной выбор кабеля и установка важны для поддержания целостности сигнала. Обязательно используйте соответствующий тип кабеля, учитывая такие факторы, как рейтинг напряжения, импеданс и требования к защите.

Заземление: Обеспечить правильное заземление модуля. Заземление помогает защитить модуль от электрических всплесков и уменьшает электромагнитные помехи.

Диапазон приложений

Мониторинг устройств поля высокого напряжения: Захват и передача состояния устройств, работающих в диапазоне напряжений модуля, центральным контроллерам.

Системы безопасности:Реализация блокировки безопасности и систем экстренного отключения, где надежный высоковольтный цифровой мониторинг ввода имеет решающее значение.

Автоматизация процесса: Интеграция с другими модулями ввода/вывода S800 для создания комплексных решений для автоматизации.

Поиск неисправностей

Светодиодные индикаторы: Используйте светодиоды состояния ввода на каждом канале для быстрого устранения неполадок.

Журналы ошибок: Анализ системных журналов ошибок и истории диагностики для выявления и устранения сбоев.

Оповещения надзора напряжения:Следите за предупреждающими светодиодами для надзора на напряжение для обнаружения потери входного напряжения.
