АББ DC523 1SAP240500R0001

Обзор продукта

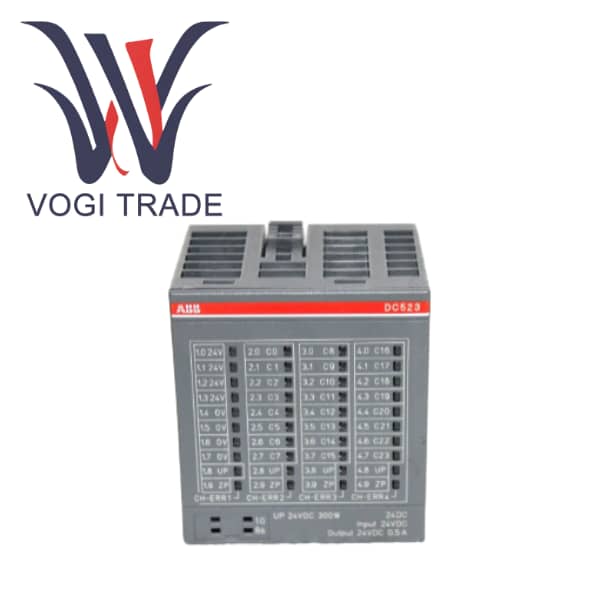

DC523 — это гибкий гибридный модуль цифрового ввода-вывода высокой плотности, разработанный компанией ABB для модульных ПЛК серии AC 500. 1SAP240500R0001 объединяет 24 независимых транзисторных канала в пределах стандартной ширины модуля ввода-вывода. Каждый канал может быть настроен с помощью программного обеспечения либо как цифровой вход, либо как цифровой выход, что значительно повышает гибкость модуля и адаптируемость к приложениям.

В этом модуле используется технология подключения «1 провод», которая является уникальным и эффективным методом подключения компании ABB. По сравнению с традиционной «2-проводной» конструкцией «1-проводная» конструкция концентрирует общий опорный потенциал всех каналов на нескольких выделенных клеммах модуля, тем самым значительно уменьшая количество необходимых клеммных колодок и нагрузку на проводку внутри шкафа. DC523 специально разработан для систем управления постоянным током 24 В. Каждый выходной канал может управлять максимальным током нагрузки 0,5 А. Он подходит для управления обычными промышленными нагрузками постоянного тока, такими как реле, небольшие электромагнитные клапаны и индикаторные лампы. В то же время он может надежно собирать цифровые сигналы 24 В постоянного тока от таких устройств, как бесконтактные выключатели, кнопки и концевые выключатели.

Функциональные особенности продукта

Программно-конфигурируемый гибридный ввод-вывод

Беспрецедентная гибкость позволяет 1SAP240500R0001 свободно комбинировать 24 канала в одном проекте, например, 16 входов + 8 выходов или все 24 в качестве входов или выходов. Такая гибкость означает, что инженеры могут регулировать распределение ввода-вывода в соответствии с фактическими потребностями на более позднем этапе проекта или даже на месте, без замены оборудования, что значительно повышает эффективность проектирования и снижает затраты на запасные части.

Технология 1-проводной проводки

Революционное упрощение проводки является наиболее заметной особенностью DC523. Традиционному 24-канальному модулю DI/DO может потребоваться более 50 клеммных колодок. За счет объединения положительных и отрицательных источников питания всех каналов на четырех клеммах соответственно количество клемм подключения сокращается более чем вдвое.

Меньшее количество клемм означает меньшие клеммные колодки, более короткие кабели и меньшее время подключения, что напрямую снижает затраты на материалы и рабочую силу. При этом, чем меньше точек подключения, тем ниже вероятность ошибок, что повышает надежность системы.

Настраиваемая входная фильтрация

1SAP240500R0001 обладает сильной защитой от помех. Типичная входная задержка составляет 8 мс, что позволяет эффективно отфильтровывать ложные сигналы, вызванные механическим дрожанием контактов или электрическим шумом, обеспечивая стабильность и надежность входного сигнала. Для высокоскоростных импульсных сигналов время задержки можно отрегулировать до минимума, чтобы обеспечить скорость отклика.
