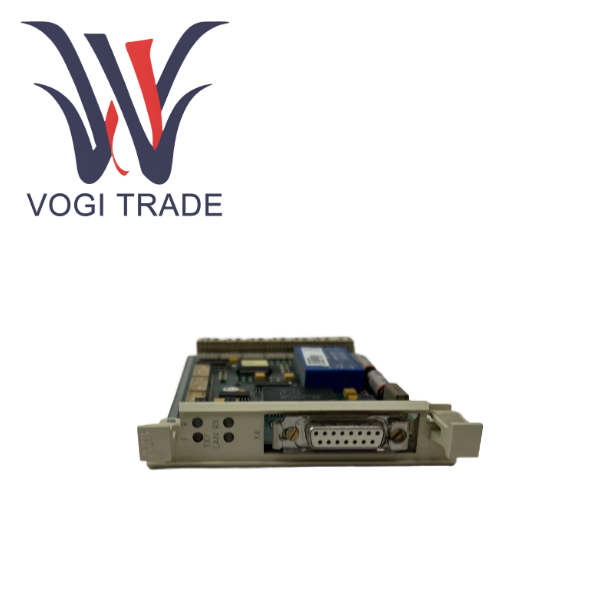

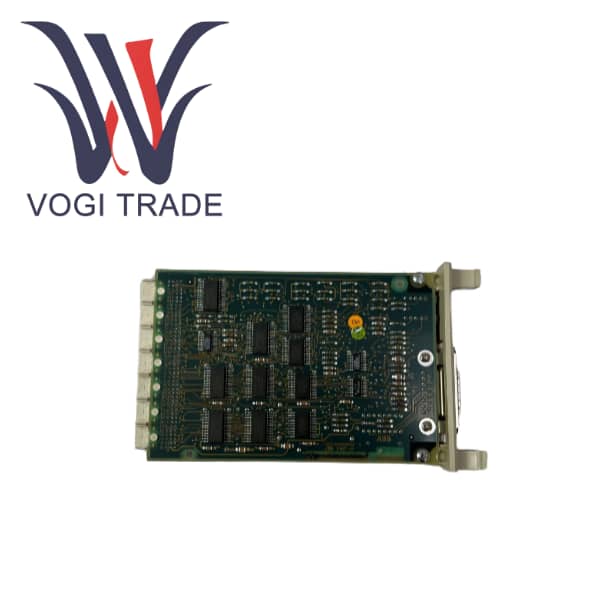

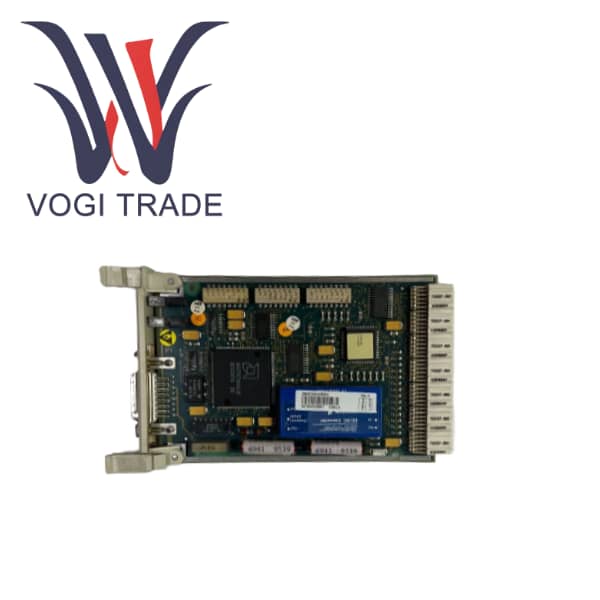

АББ CS513 3BSE000435R1

Обзор продукта

CS513 является ключевым компонентом сетевой связи в распределенной системе управления процессами ABB Advant Master. 3BSE000435R1 определяется как модуль локальной сети IEEE 802.3. Его основная функция — предоставить стандартный интерфейс связи Ethernet для контроллеров серии Advant Controller 410/450, позволяя им получать доступ к локальным сетям заводского уровня на основе протокола IEEE 802.3.

На раннем этапе жизненного цикла системы Advant Master ее внутренняя связь в основном опиралась на фирменную шину MasterBus 300. Однако с учетом все более очевидной тенденции интеграции информационных технологий и операционных технологий, а также популяризации офисных сетей и информационных систем управления, системам DCS срочно необходим стандартизированный способ обмена данными с внешним миром. Модуль CS513 появился по требованию The Times. Он служит сетевым мостом между Адвант Мастером, этим «промышленным островом», и внешним «океаном информации». Благодаря CS513 контроллер может обеспечить высокоскоростную и надежную связь с операторскими станциями, инженерными станциями, серверами исторических баз данных, информационными системами управления и даже центрами удаленной диагностики.

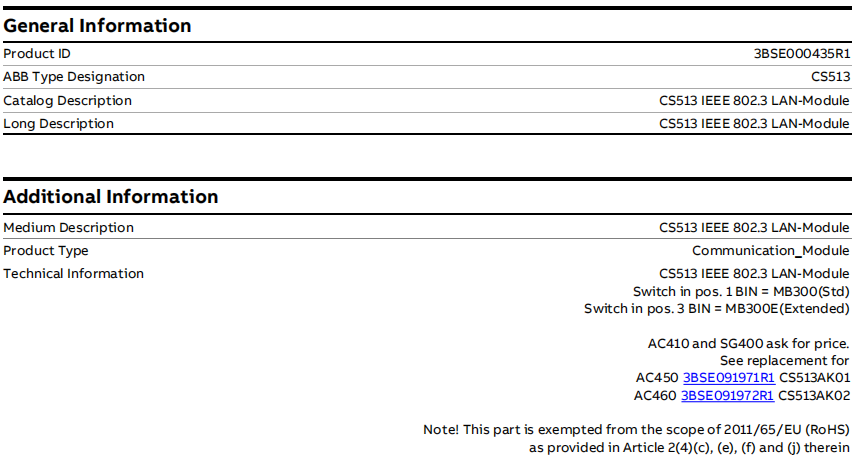

Технические характеристики и параметры продукта

Модель продукта           CS513

Номер заказа      3BSE000435R1

Тип продукта             Сетевой модуль IEEE 802.3

Система, к которой        Advant Controller 410/Advant Controller 450/AC 400-Коммуникационные модули → Интерфейсы CS513 MasterBus 300

Физические размеры

Длина/глубина нетто      234 мм

Ширина в свету              108 мм

Высота в свету             18 мм

Вес нетто              0,2 кг

WEEE                      5 категорий

Функциональные особенности продукта

Стандартизированный доступ к сети

Совместимость со стандартом IEEE 802.3 означает, что CS513 использует ту же базовую технологию Ethernet, что и офисные компьютеры, и может быть легко подключен к стандартным промышленным коммутаторам Ethernet и сетевой инфраструктуре.

Ломая информационные барьеры, система Advant Master больше не является информационным островом. Ключевые производственные данные могут собираться и использоваться системой верхнего уровня через стандартные сетевые протоколы, что значительно повышает уровень информатизации завода.

Интерфейс LAN и интерфейс MB300

В документе он отнесен к категории интерфейсов CS513 MasterBus 300, что раскрывает его внутреннюю архитектуру. Один конец CS513 подключен к внутренней шине контроллера MasterBus 300 через объединительную плату, а другой конец обеспечивает стандартный интерфейс Ethernet. По сути, это шлюз протокола, отвечающий за преобразование данных и маршрутизацию между внутренним протоколом MB300 и внешним протоколом TCP/IP.

Поддержка резервирования и масштабируемости системы

Режим MB300 или MB300E можно выбрать с помощью DIP-переключателя. Режим MB300E обычно используется для поддержки более масштабных систем или определенных резервных конфигураций, обеспечивая более гибкие возможности топологии сети.

В крупномасштабных системах можно установить несколько модулей CS513 для соединения различных сегментов сети, обеспечивая изоляцию сети и распределение нагрузки.

Применимая отраслевая сфера

Сценарии применения CS513 охватывают все отрасли, в которых развернуты системы РСУ ABB Advant Master/AC 400 и которые надеются добиться интеграции информации.

Департамент энергетики и энергетики загружает данные о работе РСУ электростанции в систему мониторинга на уровне станции или в групповой центр обработки данных.

Интеграция DCS и MES в нефтяной, газовой и химической промышленности используется для планирования производства, материального баланса и анализа производительности.

РСУ в центральной диспетчерской горно-металлургического предприятия связана с удаленными горнодобывающими или обогатительными подстанциями.

Любой завод, которому необходимо совместно использовать, контролировать или удаленно получать доступ к данным системы Advant Master через стандартную сеть.
