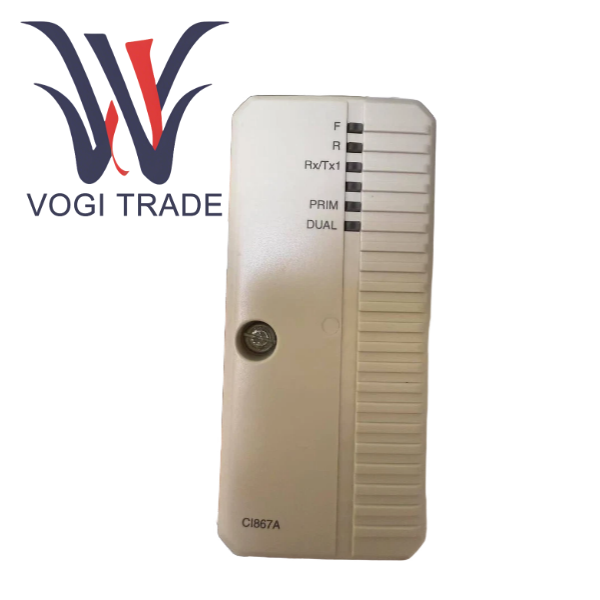

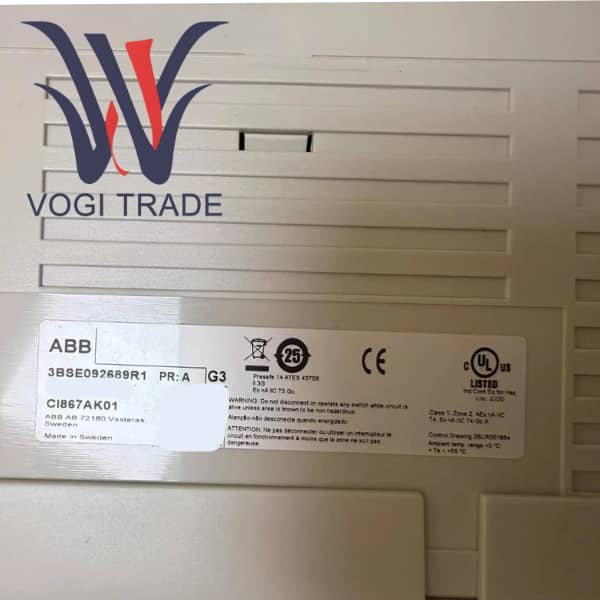

АББ CI867AK01 3BSE092689R1

Обзор продукта

CI867AK01 — это высокопроизводительный модуль интерфейса связи MODBUS TCP, выпущенный компанией ABB и специально разработанный для высокопроизводительных контроллеров процессов AC 800M. Являясь ключевым компонентом станции расширения ввода-вывода AC 800M, 3BSE092689R1 позволяет контроллеру AC 800M беспрепятственно обмениваться данными с любым устройством стороннего производителя, поддерживающим стандарт MODBUS TCP.

Этот модуль играет роль «шлюза протокола» в промышленных сетях. 3BSE092689R1 можно настроить в качестве ведущего устройства MODBUS TCP или ведомого устройства MODBUS TCP. В качестве ведущего устройства он может активно опрашивать несколько подчиненных ведомых устройств, считывать их данные или записывать на них команды управления. В качестве ведомого устройства CI867AK01 может упаковывать данные процесса внутри AC 800M в регистры MODBUS для чтения вышестоящей системой SCADA или DCS. Эта двусторонняя и гибкая возможность связи значительно повышает открытость и интеграционную способность системы AC 8000M и является ключевым компонентом для создания современных и взаимосвязанных решений промышленной автоматизации.

Функциональные особенности продукта

Двухканальная независимая архитектура связи

Физическая изоляция и функциональное разделение. Два независимых порта Ethernet позволяют пользователям физически изолировать различные устройства или сети. Например, канал 1 можно подключить к магистральной сети управления завода для связи с РСУ или SCADA. Канал 2 можно подключить к подсети локального устройства, специально предназначенной для опроса интеллектуальных счетчиков на месте. Такая конструкция повышает безопасность и надежность сети и предотвращает влияние одного сбоя сети на все коммуникации.

Гибкая топология поддерживает различные сетевые топологии, такие как звезда и шлейфовое соединение, что упрощает прокладку кабелей на объекте.

Двухрежимный режим «ведущий/подчиненный» и мощные функции главной станции.

В качестве ведущего модуль CI867AK01 оснащен мощной логикой ведущего устройства и может управлять до 256 транзакциями MODBUS. 3BSE092689R1 может автоматически выполнять сложные задачи, такие как опрос, повторные попытки по тайм-ауту и ​​диагностику ошибок, освобождая инженеров от громоздкого программирования низкоуровневой связи.

В качестве ведомого устройства он обеспечивает стандартное сопоставление регистров MODBUS, что делает данные AC 800M четко видимыми для любого стандартного клиента MODBUS и значительно упрощает интеграцию со сторонними системами.

Расширенные функции системной интеграции

Модуль CI867, полностью интегрированный в архитектуру AC 800M, обменивается данными с ЦП AC 800M через высокоскоростную шину CEX с чрезвычайно низкой задержкой связи. В Control Builder точки данных MODBUS можно напрямую сопоставить с метками переменных контроллера, так же просто, как выполнить локальный ввод-вывод.

Для критически важных приложений с чрезвычайно высокими требованиями к доступности 3BSE092689R1 можно сконфигурировать с двумя модулями CI867 для обеспечения резервирования связи. При выходе из строя основного модуля связи система может автоматически и плавно переключиться на резервный модуль, чтобы гарантировать, что связь не будет прервана.

Поддержка горячей замены позволяет заменять неисправные модули без остановки всей системы управления, минимизируя незапланированные простои и обеспечивая непрерывность производства.

Сравнение преимуществ и недостатков

Преимущества

Выдающийся интегрированный опыт. В инженерной среде Control Builder компании ABB настройка связи MODBUS становится чрезвычайно простой. Инженерам нужно только определить устройство, адрес регистра и тип данных, и система автоматически сгенерирует коммуникационные задачи, что значительно снижает сложность и частоту ошибок при инженерной реализации.

Высокая надежность и доступность, три основные функции: двухканальность, резервирование модулей и горячая замена вместе образуют высокодоступное коммуникационное решение, отвечающее строгим требованиям современных заводов к непрерывной работе.

Производительность гарантирована. Будучи оригинальным заводским модулем, 3BSE092689R1 полностью оптимизировал пропускную способность данных и производительность в реальном времени между ним и ЦП AC 800M, что позволяет избежать узких мест в производительности, которые могут возникнуть при использовании внешнего шлюза общего назначения.

Использование одних и тех же запасных частей, диагностических инструментов и путей обновления программного обеспечения с системой AC 800M упрощает управление эксплуатацией и техническим обслуживанием завода.

Недостаток

Платформа фиксирует, что этот модуль можно использовать только в системе AC 800M компании ABB. В проекте автоматизации, не принадлежащем ABB, CI867AK01 совершенно неэффективен.

3BSE092689R1 поддерживает только MODBUS TCP. Если на объекте используются другие протоколы, требуются дополнительные выделенные модули связи или шлюзы внешних протоколов, что увеличивает затраты и сложность.

Поскольку это оригинальный заводской модуль, его стоимость приобретения обычно выше, чем стоимость широко используемого на рынке шлюза MODBUS TCP.

Если используется специальное программное обеспечение, настройку необходимо выполнить с помощью Control Builder компании ABB. Инженерам, которые не знакомы с этим инструментом, необходимо пройти обучение.
