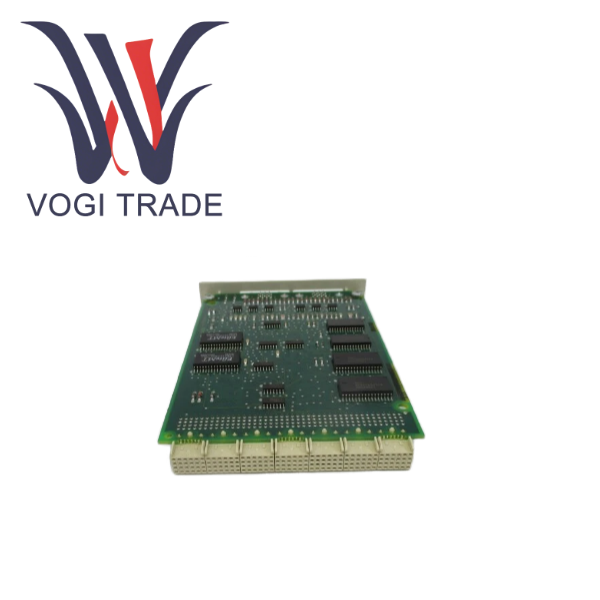

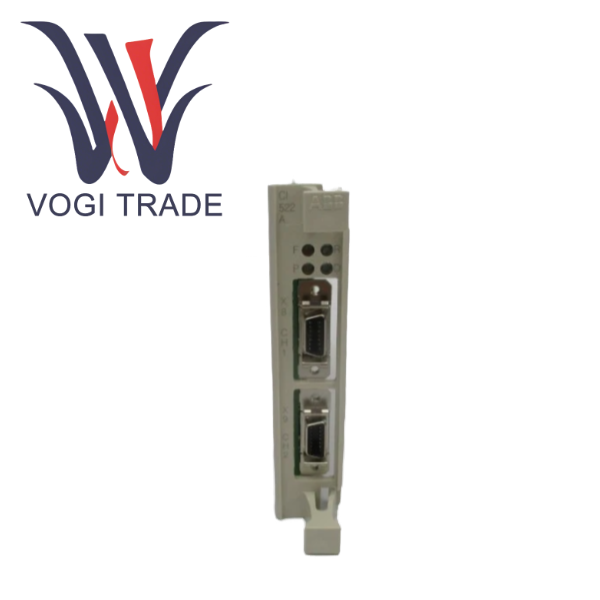

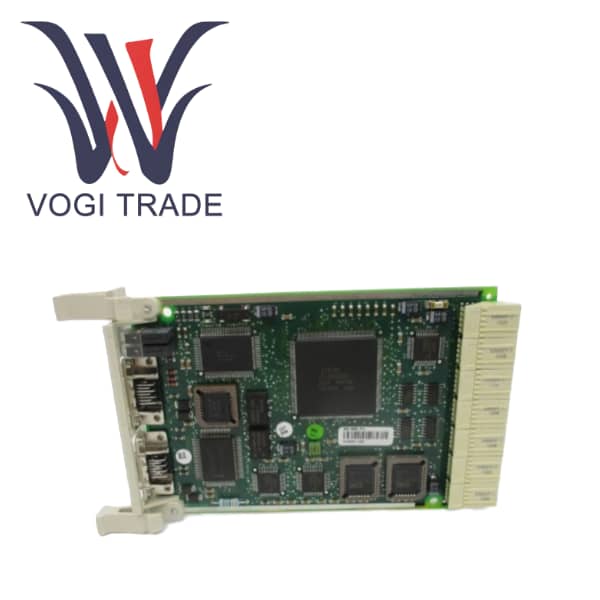

АББ CI522A 3BSE018283R1

Обзор продукта

CI522A — это ключевой компонент связи и расширения ввода-вывода в распределенной системе управления процессами ABB Advant Master. Он определяется как «Интерфейсный модуль AF100». Основная функция — служить выделенным высокоскоростным шлюзом связи между контроллерами серии Advant Controller 410/450 и станциями удаленного ввода-вывода серии S800 I/O.

В традиционной системе Advant Master полевой ввод-вывод в основном подключается к контроллеру через Advant Fieldbus. Однако с развитием технологий компания ABB выпустила систему ввода-вывода S800, которая отличается более высокой производительностью и более мощными функциями. Чтобы классический контроллер AC 400 мог воспользоваться расширенными функциями ввода-вывода S800, необходим «транслятор» или «мост». 3BSE018283R1 как раз и выполняет эту роль. Один конец CI522A обменивается данными с контроллером AC 400 через объединительную шину, а другой конец подключается к станции ввода-вывода S800 через высокоскоростную последовательную шину AF100, что обеспечивает плавную интеграцию классической платформы контроллера и современной системы ввода-вывода. В документе особо подчеркивается поддержка «избыточной связи», которая имеет решающее значение для приложений высокой доступности.

Функциональные особенности продукта

Соедините классику с современностью

Преобразование протокола. В CI522A встроено сложное встроенное программное обеспечение, которое может преобразовывать инструкции внутренней связи, выдаваемые контроллером AC 400, в инструкции протокола AF100, которые система ввода-вывода S800 может понимать в режиме реального времени и прозрачно, и наоборот. Что касается логики управления верхнего уровня, модуль ввода-вывода S800 аналогичен прямому подключению к локальной стойке, без необходимости какой-либо модификации кода.

Защита существующих инвестиций — самая большая ценность CI522A. Заводы могут воспользоваться преимуществами нового поколения технологий ввода-вывода, такими как более высокая плотность каналов, меньшая стоимость канала и более мощная онлайн-диагностика, просто добавив модули CI522A и станции ввода-вывода S800, сохранив при этом существующие и стабильно работающие контроллеры AC 400 и прикладное программное обеспечение. Это значительно продлило жизненный цикл классической системы DCS.

Поддержка резервной связи

Конструкция высокой доступности, в документации четко указано, что она используется для резервных коммуникаций. Это означает, что в резервно настроенной системе Advant Master можно установить два модуля CI522A и подключить их соответственно к основному и резервному контроллерам. Между тем, станция ввода-вывода S800 также подключена к этим двум CI522A соответственно через две шины AF100. При выходе из строя основного канала связи система может автоматически переключиться на резервный канал в течение миллисекунд, чтобы гарантировать отсутствие прерываний передачи данных ввода-вывода и соответствовать строгим требованиям надежности критически важных технологических процессов.

Упрощение проектирования и обслуживания

Подключи и работай, с помощью инструментов проектирования ABB CI522A и подключенный к нему модуль ввода-вывода S800 можно настраивать, загружать и отлаживать так же, как локальные модули, что значительно упрощает процесс проектирования.

Централизованная диагностика. Обширная диагностическая информация модуля ввода-вывода S800 может передаваться на контроллер AC 400 через CI522A и в конечном итоге отображаться на станции оператора, что позволяет обслуживающему персоналу быстро обнаруживать проблемы на месте.

Обновления продуктов и технологические разработки

CI522A представляет собой важную стратегию плавного развития и обратной совместимости систем в области промышленной автоматизации.

От закрытости к открытости и затем к интеграции. Ранняя DCS была полностью закрыта. С развитием технологий производители начали предлагать мостовые продукты, такие как CI522A, позволяющие пользователям постепенно внедрять новые технологии, защищая при этом свои существующие инвестиции. Это очень прагматичный путь эволюции.

Успех CI522A также отражает тенденцию отделения систем ввода-вывода от контроллеров. Современные системы ввода-вывода разрабатываются так, чтобы становиться все более независимыми и стандартизированными, и их можно подключать к различным платформам контроллеров через различные интерфейсные модули.

Поскольку платформа Advant Master постепенно выйдет из исторической стадии, миссия таких продуктов, как CI522A, также будет выполнена. Будущая системная архитектура будет более унифицированной и интегрированной с ИТ-системами более высокого уровня посредством открытых стандартов, таких как OPC UA. Однако концепция «постепенной модернизации», воплощенная в CI522A, будет иметь долгосрочное руководящее значение в промышленной сфере.

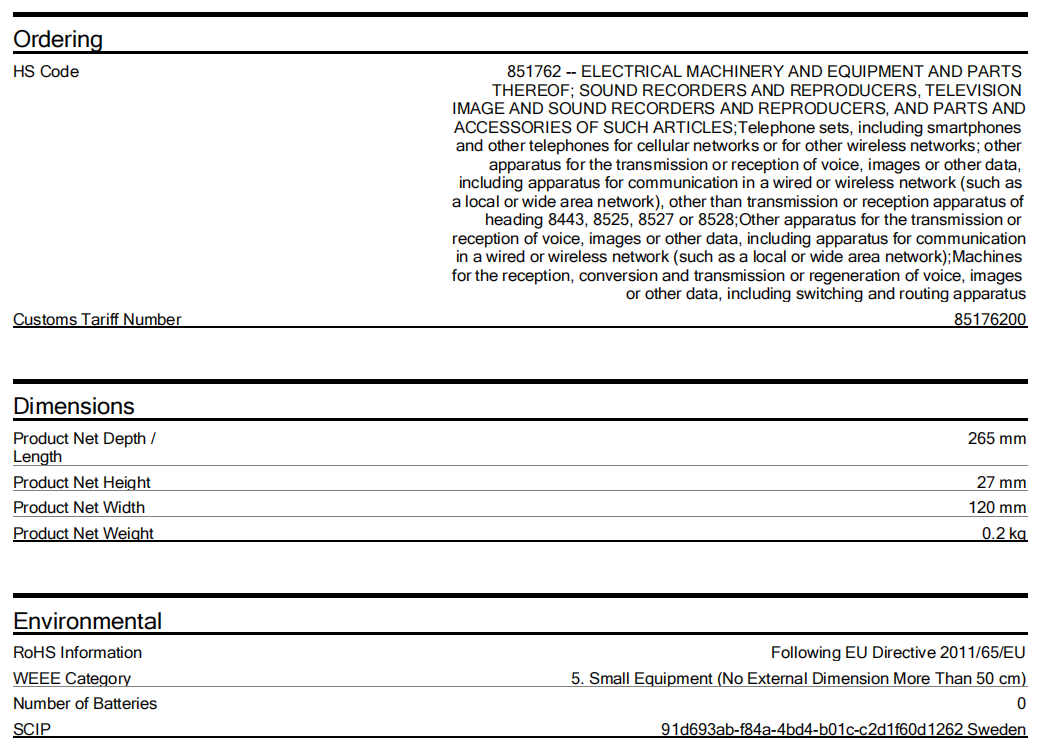

Загрузить техническое описание
