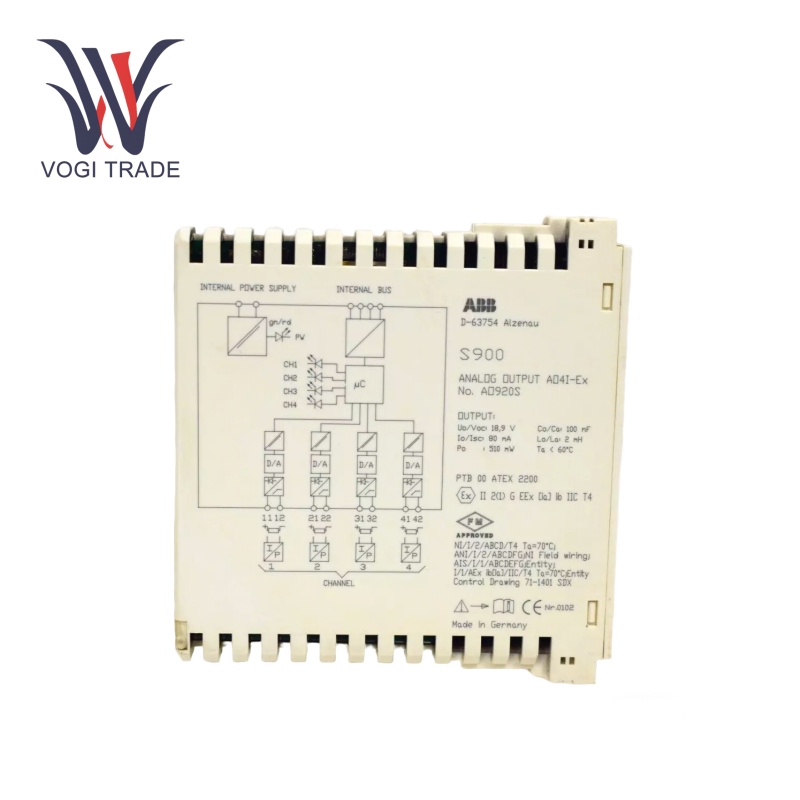

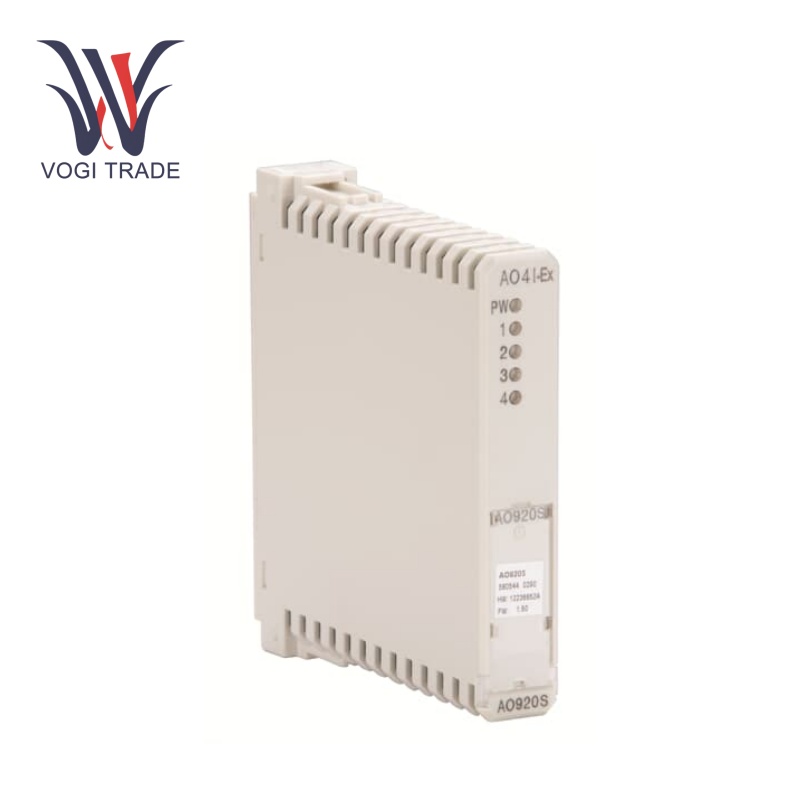

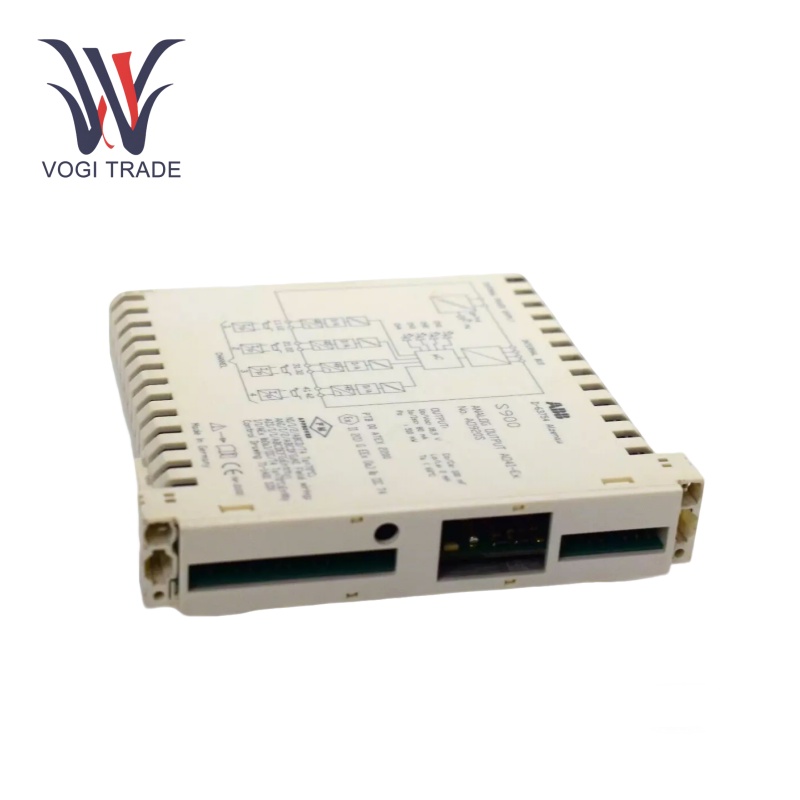

ABB AO920S

Эксплуатационные параметры

Источник питания: 24V источник питания постоянного тока

Выходные каналы: Четыре выходных канала

Обработка сигнала: Каждый канал оснащен 16-битным цифровым и аналоговым преобразователем.

Диапазон выходных сигналов:4 - 20 мА

Разрешение: С разрешением 12 - бит

Импеданс нагрузки: Он может обрабатывать импеданс нагрузки до 500 Ом

Особенности продукта

Точная генерация сигнала: Основная цель ABB AO920S - выделить точный аналоговый выход 4 - 20 мА, управляя цифровыми сигналами от контроллера. Выход на 100% точен, потому что это очень точная функция, которая преобразует показания в желаемое значение управления. В производственном процессе он может преобразовать эти команды для скорости двигателя или положения роботизированной руки в желаемые сигналы тока.

Избыточность: ABB AO920 с избыточностью власти и общения. Такая функция избыточности добавляет еще один уровень безопасности и надежности. В случае критических промышленных приложений, таких как выработка электроэнергии или нефтеперерабатывающие заводы, где время простоя может быть дорогостоящим, избыточные системы обеспечивают непрерывную работу в случае, если один источник питания или связь с коммуникацией не удается.

Диагностические возможности: ABB AO920S может иметь встроенные диагностические функции, которые проверяют здоровье модуля и выходные сигналы. Он способен обнаруживать неисправности, такие как короткие зациклы и открытые цепи в выходном кабеле. При обнаружении коротких замыканий модуль может информировать систему управления и облегчить быстрое техническое обслуживание, чтобы избежать дальнейшего повреждения подключенного оборудования.

Горячая конфигурация и функциональность горячего обмена: ABB AO920S поддерживает горячую конфигурацию в выполнении, Hot Swap Function. Кроме того, функция Hot Swap позволяет заменить модуль во время работы системы. Такие знания чрезвычайно ценны в секторах, где эксплуатация безостановодов имеет важное значение для минимизации времени простоя и сокращения ущерба от потерь производства.

Управление приводом:Способность ABB AO920S создавать аналоговые выходные сигналы позволяет эффективному управлению приводами, что необходимо для контроля параметров переменных в промышленных процессах.

Изоляция: Избавление от шума между выходом, шиной и мощностью.

Установка

Монтаж: Модуль в основном предназначен для обозначения рельса DIN для простого монтажа модуля в промышленной панели управления

Проводка:Проводка ABB AO920s особенно важна, так как она должна быть подключена как к контроллеру, так и к выходным устройствам. Эти сигналы 4 - 20 мА четко помечены на выходных терминалах, и терминал мощности должен быть соответствующим образом подключен. Используемые вами провода должны иметь адекватный экранирование EMS для предотвращения электрического шума. Длинные кабели: Длинные кабели должны учитываться, поскольку длинные кабельные эффекты будут влиять на качество сигнала.

Конфигурация: После физической установки модуль необходимо настроить в системе управления. Эта конфигурация обычно включает настройку параметров, таких как диапазон выходных сигналов, адрес в сети связи и любые настройки избыточности.

Диапазон приложений

Управление процессом: Регулирование приводов в химической, нефтехимической и фармацевтической промышленности.

Энергия: От кормления приводов до электростанций и сетей.

Системы безопасности: Интеграция с системами безопасности со строгим контролем привода в опасных средах.

Поиск неисправностей

Обнаружение неисправности:ABB AO920S - это первая линия защиты с его встроенными - в диагностических функциях. Короткий обнаружен в выходной проводке приводит к сигналу ошибки, генерируемому модулем, если обнаружена открытая цепь. Если выходные сигналы прерваны, он также должен уведомить систему управления в случае, если модуль прекратит работу из -за ошибок питания или ошибок связи.

Проблемы, связанные с сигналом:Устранение неполадок сигнала Выходной сигнал не передает сигнал другим устройствам, проверьте, правильно ли подключена проводка выходных устройств. Убедитесь, что провода подключены правильно и не сломаны, и что импеданс нагрузки не выходит за пределы.

Проблемы общения: В разломах, связанных с коммуникацией, проверьте кабели связи на наличие повреждений или свободных терминалов. Убедитесь, что настройки связи и система управления настроены правильно.

Специфические недостатки модуля: Если сам модуль кажется неисправным, проверьте источник питания, чтобы убедиться, что он находится в пределах правильных характеристик. Вы также можете заменить AO920s известным хорошим модулем, чтобы проверить, является ли это проблемой на стороне модуля.
