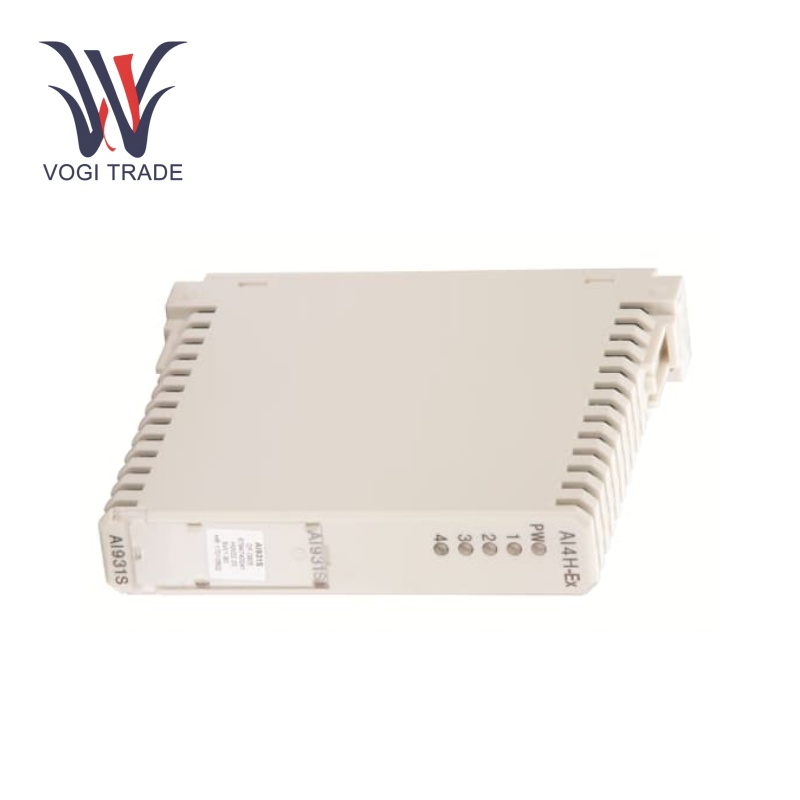

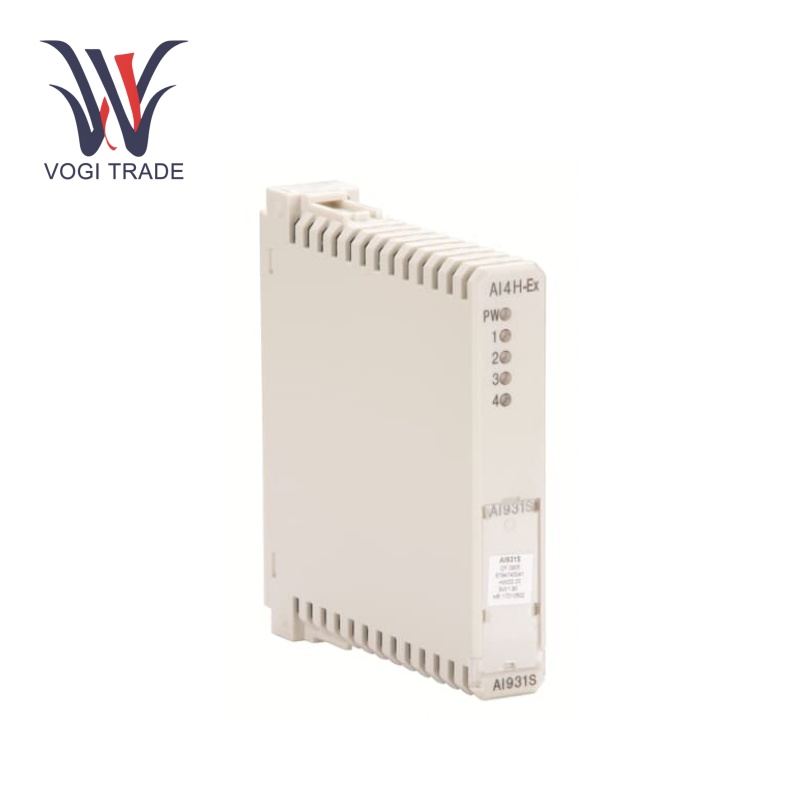

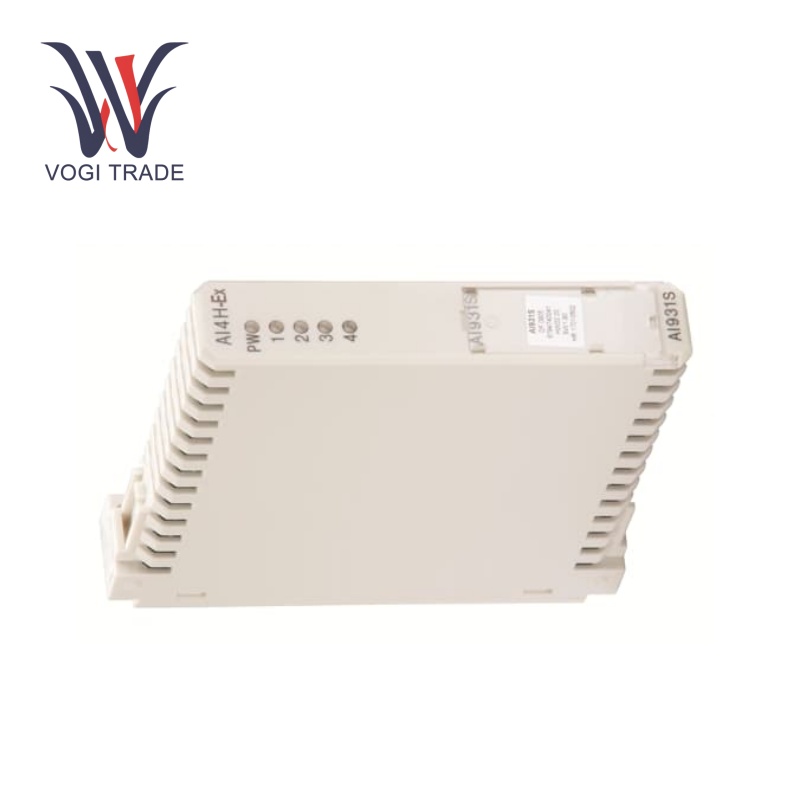

ABB AI931S

Эксплуатационные параметры

Типы входных сигналов: 4-20 мА, 0-20 млн., 0-10 в

Рабочая температура:-25 ° C до +70 ° C.

Точность:Модуль предлагает высокую точность ± 0,1%

Входные каналы: Четыре входных канала, каждый из которых способен обработать сигналы 0/4–20 мА.

Обработка сигнала:Каждый канал оснащен 16-битным аналоговым преобразователем.

Источник питания:Модуль обеспечивает мощность до 4–20 мА, двухпроводных передатчиков.

Особенности продукта

Оцифровка входного сигнала:ABB AI931S оцифровывает входные аналоговые сигналы при 0/4 - 20 мА в читаемые цифровые значения для систем управления, включая программируемые логические контроллеры или распределенные системы управления.

Короткое обнаружение: Поддерживает короткие и функции обнаружения разрыва. Таким образом, он быстро обнаруживает любой сегмент линий входных сигналов, которые являются короткими и сломанными. Это обеспечивает раннее обнаружение таких проблем, чтобы избежать каких -либо разбивающихся систем и своевременного обслуживания минимального времени простоя.

Hart Communication:Получает связь с кадрами Hart через Fieldbus. Коммуникация HART обеспечивает двунаправленную связь между ABB AI931S и HART, включенными полевыми устройствами. Это позволяет модулю получать аналоговые сигналы, но также передавать цифровые данные в обоих направлениях, включая состояние устройства, данные калибровки и диагностические сообщения, улучшая общие возможности управления и мониторинга.

Аналоговое получение сигнала: Модуль ABB AI931S получает аналоговые сигналы от полевых устройств и преобразует их в цифровой формат для обработки в системе управления.

Сила для передатчиков: Он обеспечивает мощность для двухпроходных передатчиков с двигателем 4–20 млн. Лет, тем самым упрощает проектирование системы и уменьшает проводку.

Изоляция изоляции:Модуль может электрически изолировать вход, шину и мощность, дополнительно защищая систему, а также сигналы.

Установка

Монтаж:Модуль также легко установить. Он может быть установлен в стандартном промышленном корпусе, часто на рельсе DIN.

Проводка на полевых устройствах и системе управления: Проводка ABB AI931S для полевых устройств и системы управления проста. Терминалы помечены; Облегчить соединение сигнальных проводов от 0/4 -20 мА с датчиками или передатчиками.

Конфигурация: AI931S должен быть настроен в системе управления после завершения физической установки. В рамках этого процесса вам может потребоваться настроить параметры, такие как диапазон входных сигналов, назначения каналов и настройки связи.

AДиапазон PPLICATION

Управление процессом: Химическая, нефтехимическая и фармацевтическая промышленность

Управление энергией: Процесс измерения и управления энергопотреблением.

Автомобильные системы безопасности:Работа в системах безопасности, которые включают точную обработку аналоговых сигналов в сложных условиях.

Производство: Используется для мониторинга переменных процесса, таких как температура, давление, поток и уровень.

Энергия и коммунальные услуги: Мониторинг оборудования и контроль на электростанциях и подстанциях.

Нефть и газ: Для управления процессами в нефтегазовой отрасли, управление производством в нефтяном поле, системы безопасности, включая мониторинг давления и температуры в трубопроводах.

Поиск неисправностей

Проблемы, связанные с сигналом: Если сигналы ложны или отличаются от того, что они должны быть, проверьте подключения проводки от полевых устройств до ABB AI931S. Убедитесь, что провода подключены правильно и не повреждены, и что используется правильный диапазон сигналов.

Проблемы общения: Если проблема связана с коммуникацией, проверьте кабели связи на предмет повреждения или свободного соединения. Убедитесь, что скорость бодского уровня, паритет и настройки адреса ABB AI931 и система управления являются согласованными.

Специфические недостатки модуля: Если какая -то часть модуля, по -видимому, не функционирует, проверьте источник питания на модуле, чтобы убедиться, что он обеспечивает правильное напряжение.

Скачать таблицу
