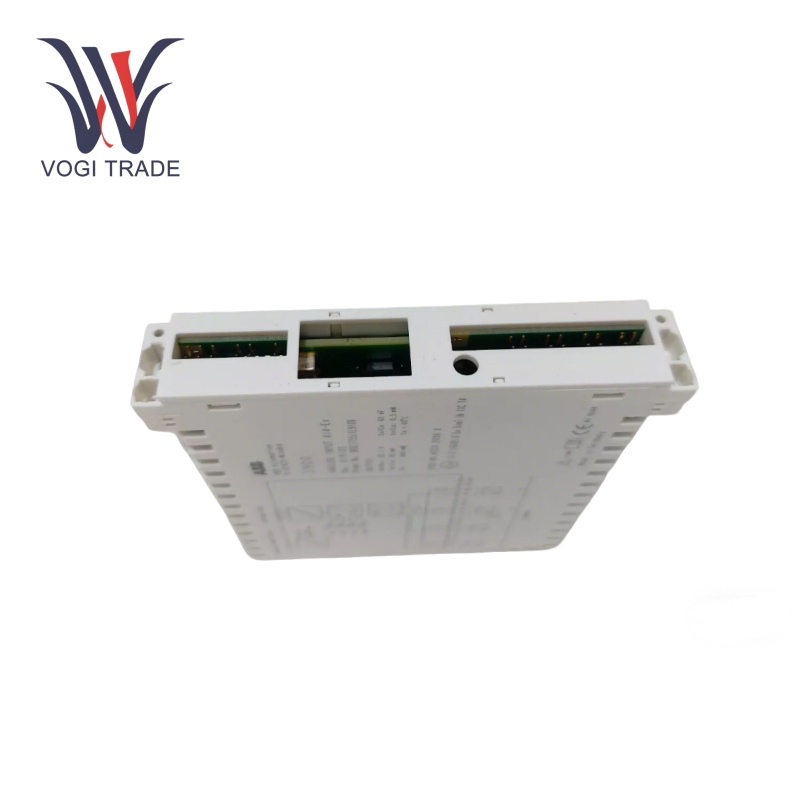

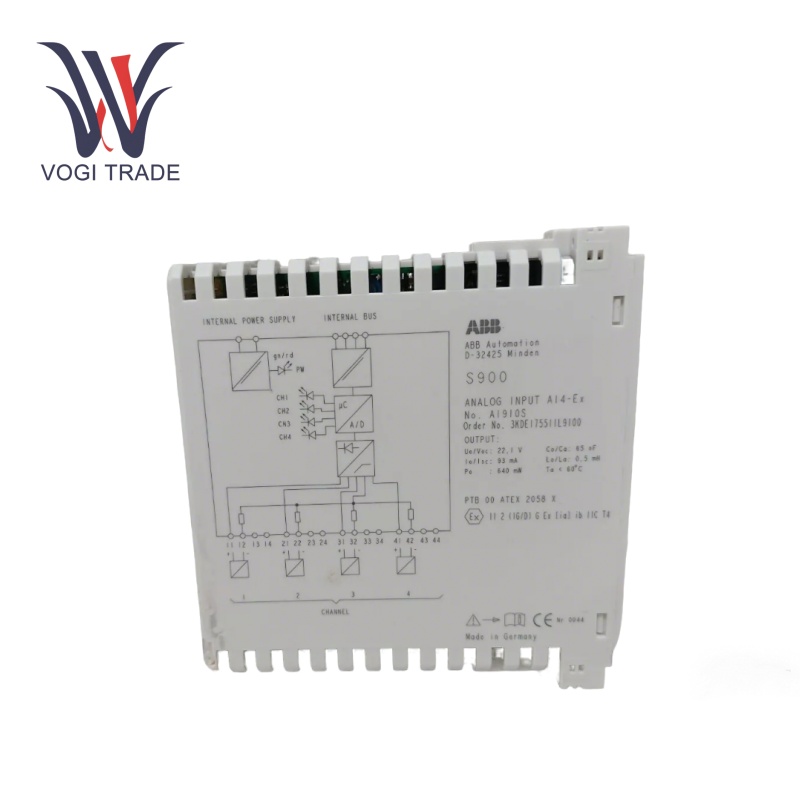

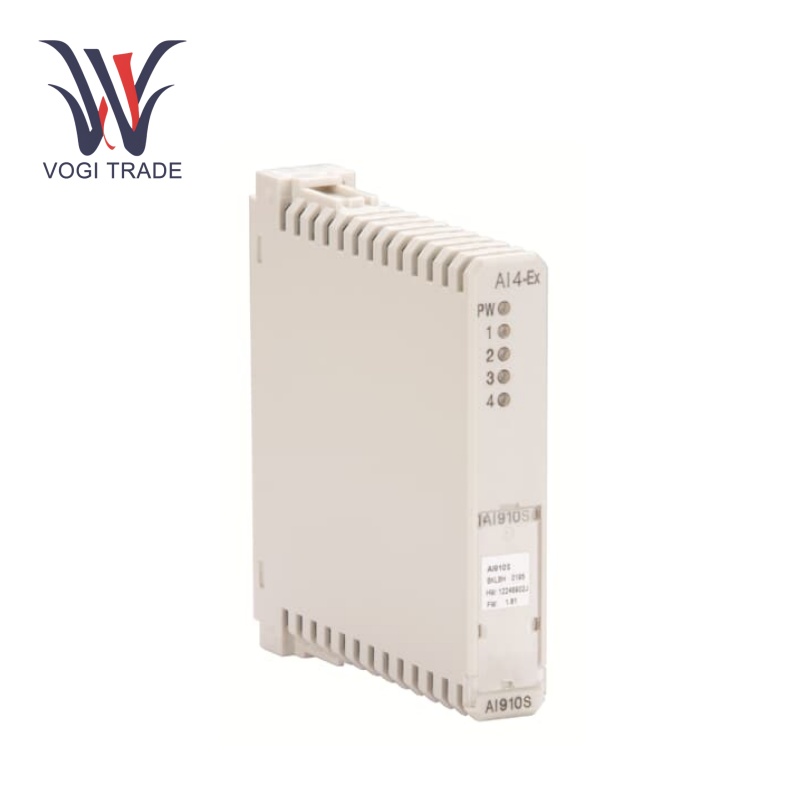

ABB AI910S

Эксплуатационные параметры

Входные каналы: Четыре входных канала

Обработка сигнала: Каждый канал оснащен 16-битным аналоговым конвертерами.

Источник питания: Модуль обеспечивает мощность до 4–20 мА петли с проведением 2 проволочных передатчиков, устраняя необходимость в отдельных источниках питания для подключенных устройств.

Рабочая температура: От -25 ° C до +70 ° C.

Точность: Модуль предлагает высокую точность, ± 0,1%.

Особенности продукта

Получение входного сигнала: Особенности аналогового модуля 4-20 мА, его наиболее важной ролью является получение аналоговых сигналов 4 - 20 мА с разных полевых устройств. Разнообразные физические переменные в промышленных процессах могут быть закодированы в этих сигналах.

Диагностические возможности: ABB AI910S, разработанный с расширенными диагностическими характеристиками AL. ABB AI910S обнаруживает аномалии, такие как шорты и разрывы во входных сигналах. Это важно для целостности системы управления процессом. В то же время с этим, если в одном из каналов обнаруживается короткий замыкание, система может быть проинформирована, и можно принять корректирующие действия для предотвращения дальнейших проблем.

Избыточность: Поддержка избыточности власти и общения. Избыточность добавляет дополнительный уровень надежности. На установке производства электроэнергии избыточная мощность и связь в ABB AI910S могут обеспечить непрерывную работу даже в случае сбоя в одном источнике питания или связи связи.

Горячая конфигурация и функциональность горячего обмена: ABB AI910S поддерживает горячую конфигурацию в запуске, то есть модуль может быть настроен на лету, не выключая всю систему. Более того, функция горячего обмена позволяет заменить модуль, когда система еще включена.

Аналоговое получение сигнала: Аналоговые сигналы ABB AI910S Acoustics Acoustics из полевых устройств и преобразует их в цифровой формат для обработки с помощью системы управления.

Питание для передатчиков: Обеспечивает мощность до 4–20 мА петли 2 проволочных передатчиков, что делает проектирование системы проще и менее громоздкой в ​​проводке.

Электрическая изоляция: Обеспечивает электрическую изоляцию для расширенного доступа между входом, шиной и мощностью.

Диапазон приложений

Управление процессом: Контроль процесса в химической, нефтехимической и фармацевтической промышленности.

Управление энергией: Оценка и управление энергопотреблением в рамках систем производства и распределения электроэнергии

Системы безопасности:Например, основанные на потребности в точной обработке аналоговых сигналов в опасных средах

Поиск неисправностей

Диагностические инструменты: FDT/DTM на основе конфигурации и диагностических инструментов.

Статус светодиода:Проверка состояния модуля, как указано светодиодными фонарями.

Файл журналаS:Отчеты и просмотр системных журналов ошибок и диагностических сообщений для отслеживания и анализа ошибок.

Обнаружение неисправности: Увеличенные диагностические возможности модуля позволяют легко обнаружить обычные недостатки. Если диагностический короткий или разрыв в мониторе обнаруживается при входном сигнале, будет помечена неисправность.

Устранение неполадок: Когда обнаружена неисправность, первым шагом является проверка физических соединений входных сигналов. Свободные соединения часто могут вызвать проблемы с сигналом. Если соединения в порядке, то следует проверить датчики или передатчики, подключенные к ABB AI910S. Они могут быть неисправными и должны быть отремонтированы или заменены. В случае вопросов, связанных с питанием, блок питания должен быть проверен, чтобы убедиться, что он обеспечивает правильное напряжение.
