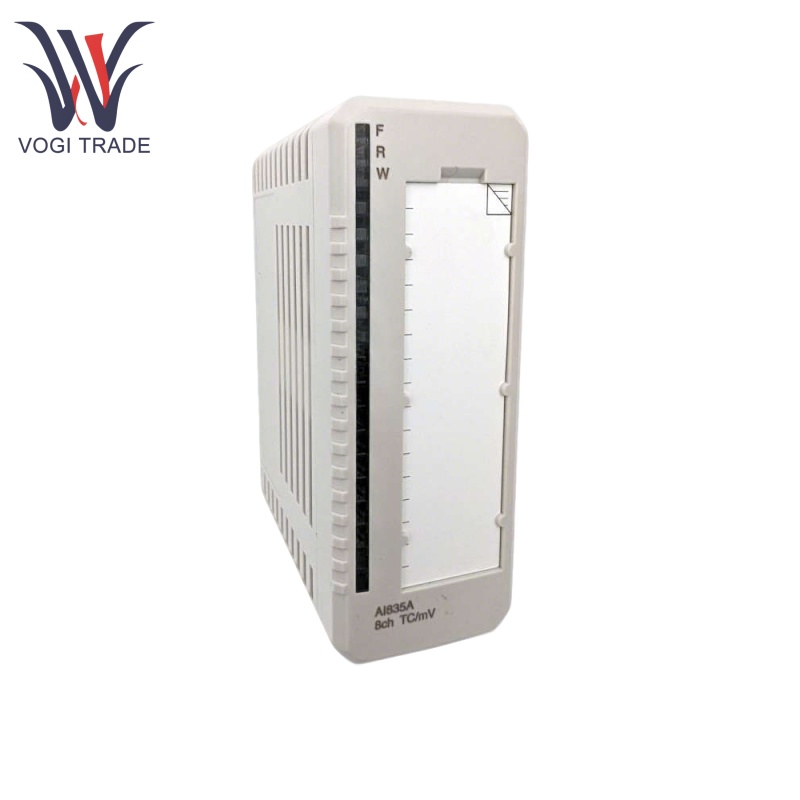

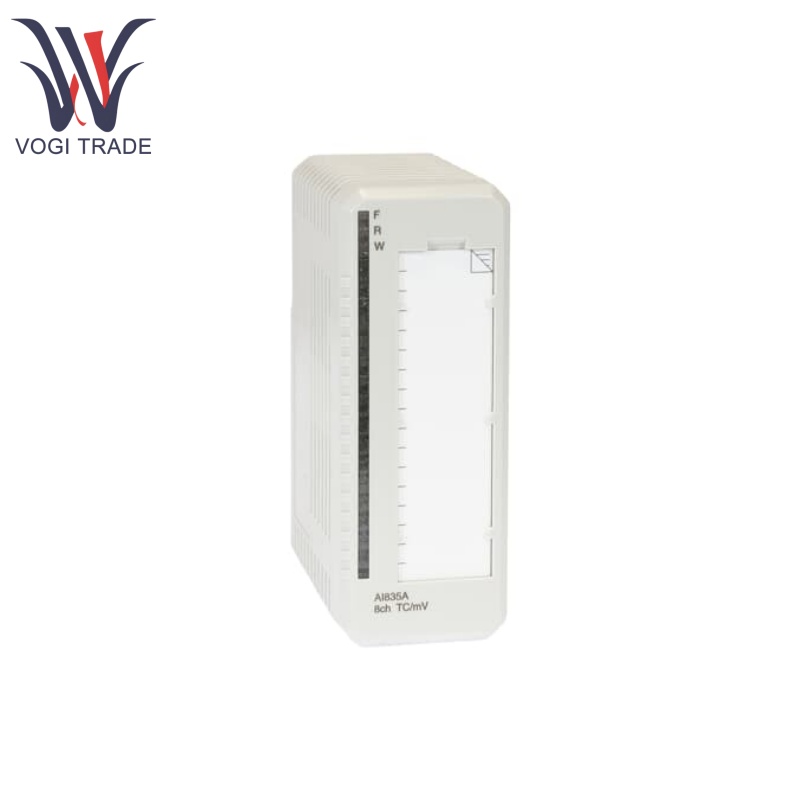

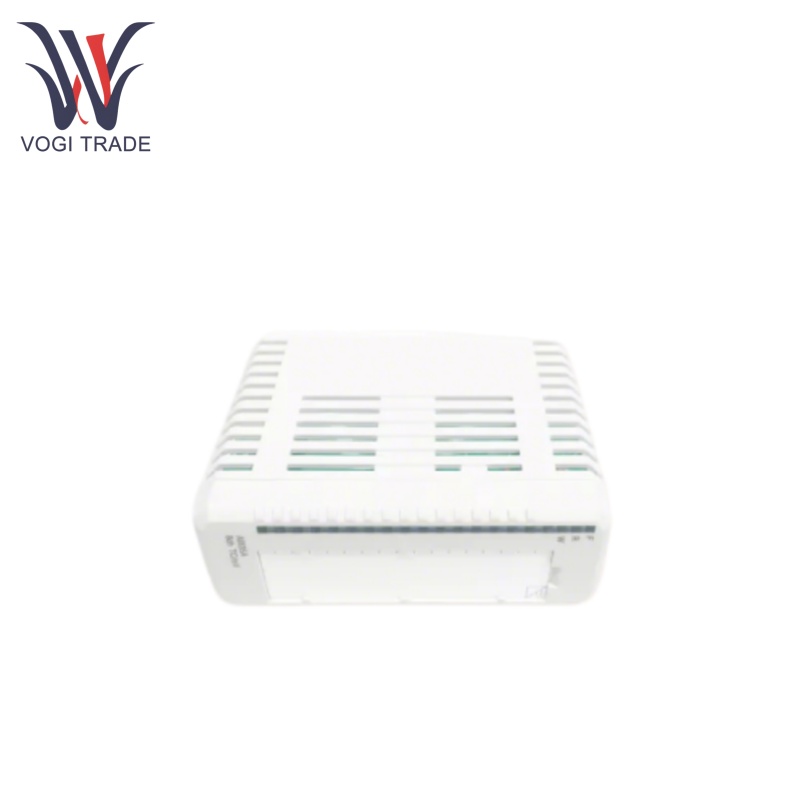

ABB AI835A

Технические параметры

Разрешение:15 бит

Входной импеданс:> 1 МОм

CMRR (50 Гц, 60 Гц):120 дБ

NMRR (50 Гц, 60 Гц):> 60 дБ

Оцененное напряжение изоляции:50 В

Диэлектрическое испытательное напряжение:500 В.С.

Рассеяние власти:1,6 Вт

Потребление тока +5 В шина модуля:75 мА

Потребление тока +24 В шина модуля:50 мА

CJ-канал (Ch 8):<-40 ° C и> 100 ° C

Рабочая температура:От 0 до +55 ° C, разрешения выдаются на +5 до +55 ° C

Температура хранения:-40 до +70 ° C.

Относительная влажность:От 5 до 95%, не конденсирование

Максимальная температура окружающей среды:55 ° C для вертикального монтажа в компактной MTU 40 ° C

Класс защиты:IP20

Функциональные особенности

Независимая конфигурация канала ввода:ABB AI835A оснащен 8 дифференциальными входными каналами, и диапазон измерения каждого канала может быть адаптирован к разным уровням. В линейном диапазоне от -30 мВ до +75 мВ он выбирается, а также может быть адаптирован к различным типам термопапл: B, C, E, K, N, R, S, T, D, L, U и т. Д.

Функция компенсации холодного соединения:8 -й канал ABB AI835A может быть настроен как измерение температуры «холодного конца», которое на самом деле представляет собой компенсацию холодного конца для канала 1. Температура холодного конца может быть точно измерена на винтовой терминале MTU или на подключении, далеко от устройства, и может быть определено фиксированное значение холодной конечной температуры.

Высокое разрешение конверсии A/D:ABB AI835A имеет 15-битную конверсию A/D для обеспечения высокого определения измерения и точного получения сигналов термопары и милливолта.

Мониторинг неисправности:Входные каналы ABB AI835A имеют функции мониторинга открытой цепи и отключения, которые могут определять неисправности линии во времени, повышать надежность работы системы и обеспечить стабильность и безопасность процесса измерения.

Поля приложения

Промышленная автоматизация:ABB AI835A используется среди промышленного производства. На автомобильных заводах он соединялся с датчиками для проверки крутящего момента робота на правую сборку, наблюдает за температурой сварки пистолета для качественных сварных швов и проверяет давление гидравлической системы. В электронике он измеряет напряжение и ток в процессе производства печатной платы. При изготовлении пластика он измеряет температуру и давление во время литья под давлением.

Энергоснабжение и распределение:Точная функция измерения температуры ABB AI835A может использоваться системой управления для поддержания соответствующего снабжения топлива и других параметров, при этом контролируя давление паровой турбины и может быть подключено к датчику, который измеряет скорость ветра; в соответствии с состоянием потока ветра для управления системой управления регулируйте угол шага турбины лезвия; Оптимизировать производство электроэнергии. Он может быть использован для обеспечения мониторинга статуса сложной энергии в реальном времени в распределительной сети. Поддержание стабильного уровня напряжения и тока очень важно для стабильности сетки и качества питания.

Мониторинг окружающей среды:ABB AI835A является популярным выбором для использования на водоочистных сооружениях, станциях мониторинга качества воздуха и средств для управления отходами. Он может измерить содержание растворенного кислорода и мутность в воде; Загрязнители, такие как твердые частицы, диоксид серы и оксиды азота в воздухе; и может контролировать температуру и газовый состав свалок. Его основная функция - точно преобразовать аналоговые сигналы этих датчиков, чтобы они могли обеспечить экологическую оценку и соответствие нормативным требованиям в режиме реального времени.

Системы интеллектуального строительства и экологический контроль:ABB AI835A подключен к датчикам, которые определяют температуру различных частей здания. Система управления зданиями может контролировать отопление, вентиляцию и кондиционирование воздуха здания (HVAC) для поддержания показаний температуры, чтобы люди могли жить комфортно. Он также может проверить уровни влажности, используя модуль. Система способна контролировать увлажнитель с помощью точных измерений влажности.
