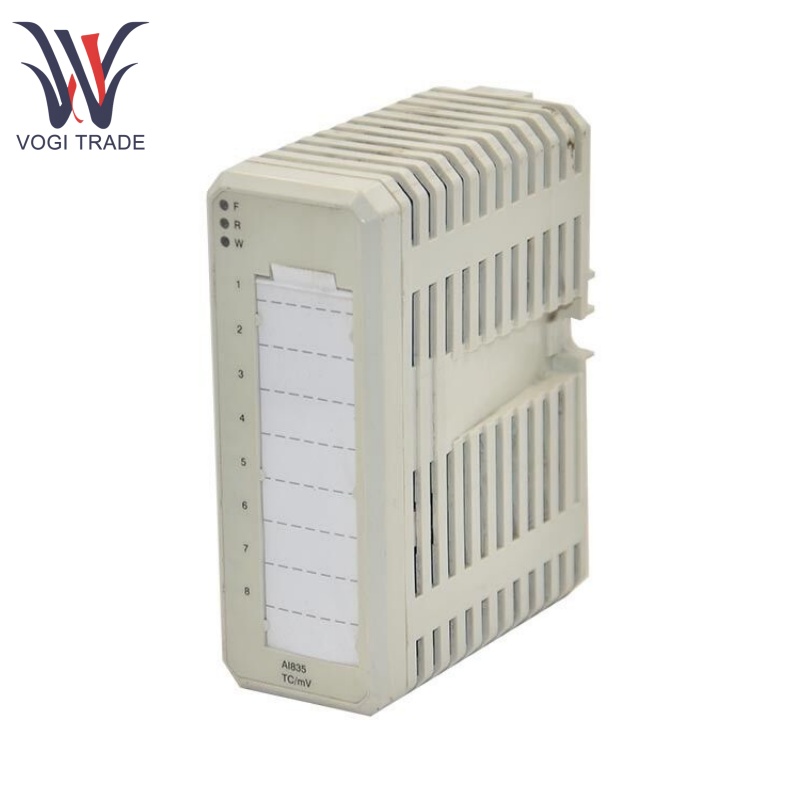

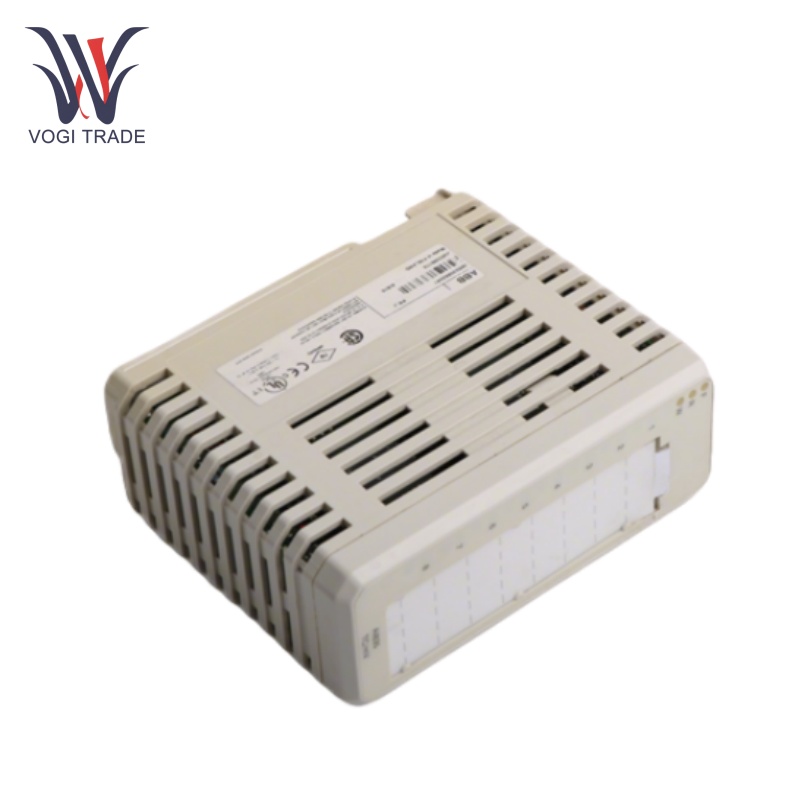

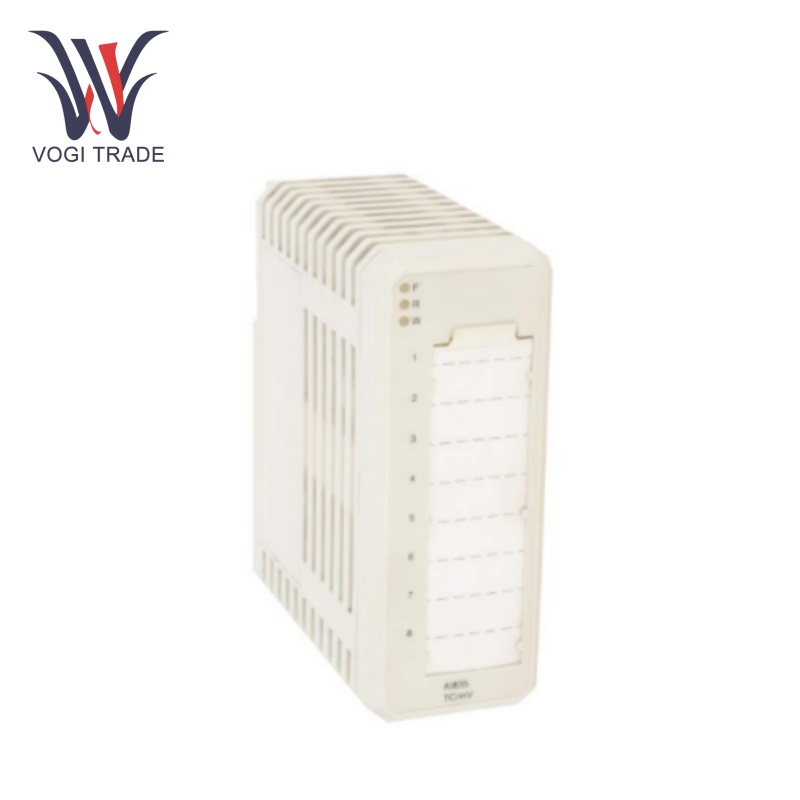

ABB AI835

Технические параметры

Источник питания:24 VDC

Входной диапазон напряжения:-10 до +10 В

Входной диапазон тока:-20 имеет +20

Входной импеданс:10 МОм

ВЫХОДА РАСПРОСКОЕ ВЕРНАЛИ:От 0 до 10 В

Выходной диапазон тока:0 - 20 мА

Выходной импеданс:100 Ох

Измеримые типы термопары:B, C, E, J, K, N, R, S, T

Разрешение:15-бит

Точность:± 0,1% полной масштаба

Линейность:± 0,05% полной масштаба

Шум:<10 мкВ -среднеквадратичности

Общий коэффициент отклонения режима (CMRR):> 120 дБ

Рабочая температура:-25 ° C до +70 ° C.

Температура хранения:-40 ° C до +70 ° C.

Функциональные особенности

Модуль приобретения сигнала высокого определения:ABB AI835 8-канальный входной модуль термопары/MV, разработанный для измерения точной термопары и сигнала Millivolt с дифференциальными входами. Особенности расширенное подавление шума в общем режиме для точности ± 0,05%, оптимизированные для мониторинга температуры промышленности и обнаружения сигнала на уровне микроволта.

Диапазон измерений является гибким и настраиваемым:Каждый канал поддерживает настраиваемый диапазон измерений, например, Диапазон напряжения может быть установлен от -30 мВ до +75 мВ линейной. Поддержите до 8 внешних типов термопары: B, C, E, J, K, N, R, S & T типы. Его гибкость позволяет модулю легко адаптироваться к различным типам датчиков для удовлетворения приложений в различных доменах и обеспечения высокого уровня настраиваемости в проектировании системы.

Это также включает функцию линеаризации:ABB AI835 интегрирует функцию компенсации холодного соединения посредством температуры холодного соединения с температурой опорного соединения (холодное соединение) для точной компенсации при измерении термопары, для достижения высокой измерения температуры. Кроме того, модуль обеспечивает функцию линеаризации, которая может реализовать линейный выход термопавли и других нелинейных сигналов, что позволяет дополнительно работать напрямую.

Обнаружение отключения ввода и защита выходного короткого замыкания:ABB AI835 имеет встроенную функцию обнаружения отключения ввода и может определить, была ли проводка датчика отключена в режиме реального времени, обеспечивая надежность системы сбора данных и поддерживая запуск сигналов тревоги или корректирующие меры. ABB AI835 дополнительно обладает выходной защитой от короткого замыкания, которая защищает модуль и подключенную нагрузку от повреждения, когда выходная цепь короткая.

Проектирование газообразной газопровода:ABB AI835 обеспечивает гальваническую изоляцию между входными и выходными каналами для предотвращения влияния электрических интерференций. Этот дизайн изоляции снижает риск удара и повреждения оборудования из -за разделения цепи, повышая безопасность системы, а также защищает модуль и другое оборудование от электрических разломов.

Широкая совместимость с мультимодульными терминальными единицами (MTU):ABB AI835 поддерживает широкий спектр модели MTU, включая TU810, TU812, TU814, TU818, TU830 и TU833. Этот широкий спектр совместимости дает большую гибкость для интеграции в системы, чтобы пользователи могли выбирать различные MTU в соответствии с тем, что необходимо получить дополнительные функциональные возможности, такие как кондиционирование сигнала, завершение конфигурации или параметры подключения.

Поля приложения

Промышленная автоматизация:Используется в производственных отраслях, таких как автомобильная, электроника и пластмассы для мониторинга и управления различными переменными процесса. ABB AI835 Этот производственный процесс в значительной степени зависит от контроля процессов и обеспечения качества, что достигается при правильном преобразовании датчиков аналоговых сигналов. Электрическое поле также может быть использовано для измерения напряжения и тока при производстве печатных плат для обнаружения и коррекции, если есть какие -либо отклонения в процессе производства.

Энергоснабжение и диспаTCH:Этот критический сбор данных от ABB AI835 также сможет оптимизировать генерацию энергии, предотвратить сбой оборудования и повысить эффективность производства энергии. Он также может использоваться для мониторинга напряжения и тока в распределительных сетях на подстанциях и точках распределения, улучшения стабильности сетки и обеспечения качества питания.

Экологическое регулирование:Мониторинг окружающей среды | Модуль обеспечивает точное преобразование аналогового в цифровое (ADC) с высокой точностью и обеспечивает точный контроль над процессом обработки воды для соответствия стандартам качества. Он может быть интегрирован с датчиками на станциях мониторинга качества воздуха, которые измеряют загрязняющие вещества, включая твердые частицы, диоксид серы и оксиды азота, предоставляя данные в реальном времени, полезные для мониторинга окружающей среды и соответствия правилам.

Системы интеллектуального строительства и экологический контроль:ABB AI835 может взаимодействовать с датчиками, которые измеряют температуру, влажность и качество воздуха в разных областях здания. Преобразование этих аналоговых сигналов в цифровые данные модуль позволяет системам управления зданием регулировать системы отопления, вентиляции и кондиционирования воздуха (HVAC), систем освещения и других зданий. Использование, таких как обнаружение температуры и влажности, автоматическая корректировка настроек системы HVAC по мере необходимости для поддержания удобной внутренней среды для пассажиров при максимизации оптимизации энергопотребления.
