Бренд: АББОписание: Модуль IGCTСостояние: Совершенно новыйСертификат: ОТЧЕТ О ИСПЫТАНИЯХ COO ГАРАНТИЙНОЕ ПИСЬМОГарантия: 1 годКол-во инвентаря: 7Срок оплаты: Т/ТПорт доставки: СямэньABB 5SHY5055L0002 — это тиристор со встроенным затвором, предназначенный для высокопроизводительных приложений управления мощностью. Он сочетает в себе характеристики проводимости тиристора с функцией переключения транзистора, обеспечивая эффективное преобразование мощности и быстрое переключение.
| Производство |
АББ |
| Номер модели |
5SHY5055L0002 |
| Номер заказа |
3BHE019719R0101 |
| Каталог |
Запасные части ЧРП |
| Страна происхождения |
Швеция |
| КОД ТН ВЭД |
9032899099 |
| Измерение |
20см*25см*8см |
| Размер упаковки |
27см*30см*12см |
| Масса |
2 кг |
Описание продукта

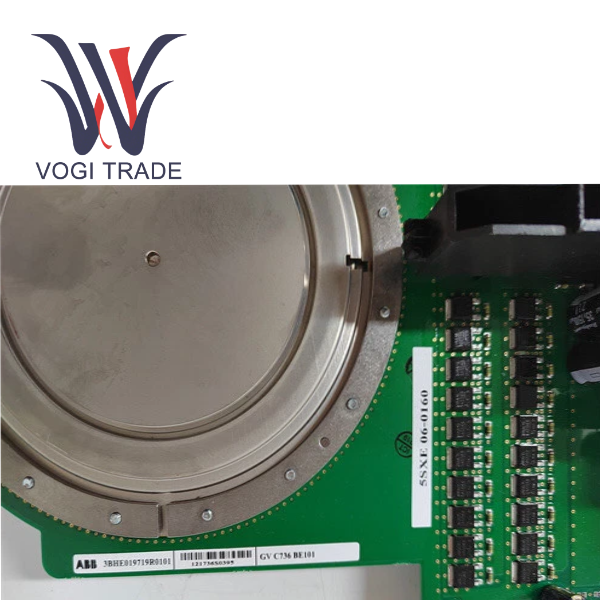

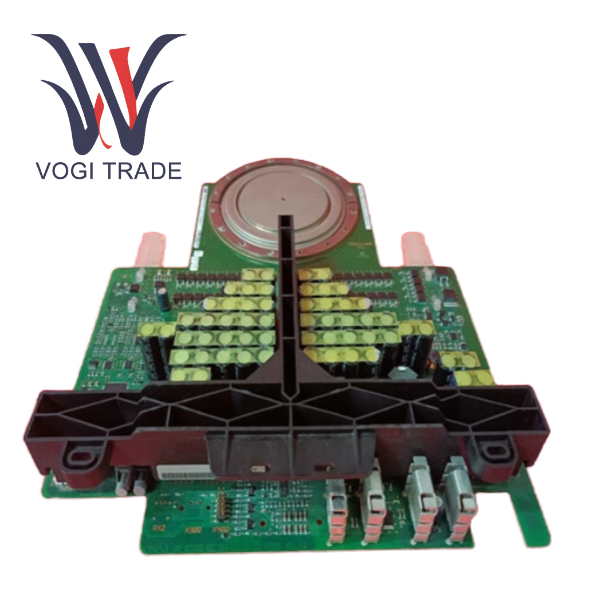

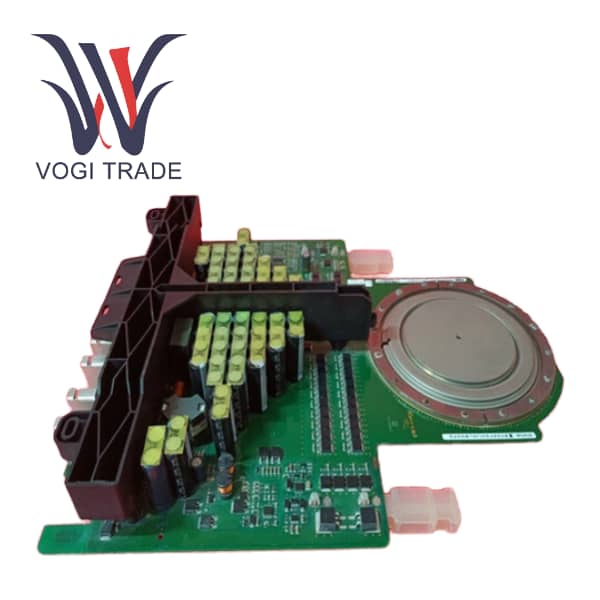

Это основной силовой модуль, используемый в инверторах среднего напряжения ABB серии ACS 6000. Этот модуль имеет высокоинтегрированную съемную конструкцию, объединяющую в компактном корпусе высокопроизводительные силовые полупроводники IGCT, специальные схемы драйвера затвора, процессоры местного управления (GVC), а также необходимые интерфейсы питания и связи. Каждый инвертор ACS 6000 состоит из нескольких таких модулей, объединенных в определенную топологическую структуру (например, NPC) для достижения выходной мощности среднего напряжения.
Функции и особенности продукта
Являясь одной из силовых ветвей инвертора, 5SHY5055L0002 выполняет преобразование мощности высокого напряжения и сильного тока. Модуль IGCT оснащен встроенным процессором GVC для обеспечения локального точного запуска, балансировки напряжения и защиты в реальном времени, а также поддерживает «небуферизованный» режим работы. Предварительно собранный испытательный блок 3BHE019719R0101 значительно упрощает процесс установки и обслуживания на месте. Модуль мониторинга в режиме реального времени осуществляет мониторинг состояния на основе ключевых параметров, таких как температура, напряжение и ток внутри, и связывается с основной системой управления через оптоволокно.
|
Характеристика |
АББ (5SHY5055L0002) |
Традиционная дискретная конструкция (модуль IGBT + дискретный драйвер + контроллер) |
|
Интеграция |
Чрезвычайно высокая мощность, драйв и контроль в одном |
Низкая, нужно выбирать, проектировать и собирать отдельно |
|
Надежность |
Очень высокий, предварительно протестирован на заводе, мало точек подключения, низкий уровень отказов |
Средний, зависит от качества монтажа и проводки на месте. |
|
Ремонтопригодностьитность |
Отличная модульная замена с минимальным временем простоя |
Плохое качество, поиск неисправности и замена сложны и отнимают много времени. |
|
Производительность |
Оптимизированная, специально разработанная внутренняя компоновка, небольшая паразитная индуктивность, хорошие характеристики переключения. |
В зависимости от уровня проектирования могут возникнуть проблемы с паразитными параметрами. |
|
Расходы |
Высокие первоначальные затраты на модуль, но потенциально более низкие общие затраты на систему и жизненный цикл. |
Первоначальные затраты на компоненты могут показаться невысокими, но затраты на проектирование, сборку и обслуживание высоки. |
