АББ 216DB61

Подробности

Техническая документация ABB 216DB61

ABB 216DB61 считается основным оборудованием промышленной автоматизации и предназначен для выполнения сложных задач управления и мониторинга в современном промышленном производственном процессе. Он сочетает в себе выдающийся опыт ABB в области автоматизации. Он гордится своей целью создания промышленных систем управления и применяется в химической, энергетической, обрабатывающей и других отраслях промышленности.

Аппаратная архитектура

Жилье. ABB 216DB61 имеет прочный и долговечный металлический корпус с высокой устойчивостью к коррозии и износу. Корпус может эффективно защитить внутреннюю схему от пыли, влаги, химикатов и механических ударов в суровых промышленных условиях. Корпус имеет обработанную поверхность, его очень легко чистить и обслуживать. Кроме того, на корпусе четко обозначена модель устройства, информация об интерфейсе, значение индикатора состояния и т. д., что позволяет пользователям легко идентифицировать и использовать его.

Интерфейс питания

Интерфейс питания 216DB61 совместим с различными промышленными источниками питания и требует широкого диапазона входного напряжения, например стабильного источника питания в этом диапазоне. Силовая цепь имеет совершенные функции защиты, в том числе защиту от перенапряжения, защиту от пониженного напряжения, защиту от перегрузки по току, защиту от перенапряжения и т. д., которые могут предотвратить повреждение оборудования при колебаниях напряжения или аномалиях и гарантировать надежную работу оборудования в различных условиях электропитания.

Интерфейс связи

Он имеет различные типы коммуникационных интерфейсов для удовлетворения различных потребностей промышленной связи, такие как интерфейс Ethernet 100M, интерфейс RS-485 и т. д. Интерфейс Ethernet может осуществлять высокоскоростную передачу данных, следовать стандартному протоколу Ethernet и может быстро обмениваться данными с компьютеры, другие контроллеры или системы мониторинга, что удобно для построения крупных промышленных сетей; Интерфейс RS-485 обладает сильной защитой от помех и может передавать сигналы на большие расстояния. Он очень удобен для подключения датчиков, исполнительных механизмов и другого оборудования на месте для реализации распределенного управления. Этот тип интерфейса связи имеет функцию электрической изоляции, что еще больше повышает стабильность и защиту от помех связи.

Интерфейс ввода и вывода

ABB 216DB61 имеет большое количество аналоговых и цифровых интерфейсов ввода и вывода. Интерфейс аналогового входа может принимать сигналы напряжения и тока в различных диапазонах, таких как 0–10 В, ± 10 В, 4–20 мА, и выполнять очень точное аналого-цифровое преобразование. Разрешение определяется как [здесь указано конкретное значение разрешения], которое позволяет точно собирать аналоговые сигналы, генерируемые полевыми датчиками. Интерфейс аналогового выхода может обеспечивать стабильные аналоговые сигналы от различных датчиков для управления исполнительными механизмами, такими как регулирующие клапаны и преобразователи частоты, что соответствует строгим требованиям промышленного контроля к точности выходного сигнала. Интерфейс цифрового ввода и вывода может обеспечить достаточное количество каналов ввода/вывода для удовлетворения сигналов переключения сложного промышленного логического управления с чрезвычайно коротким временем отклика и быстрого обнаружения/выполнения изменений в таких сигналах.

Внутренняя схема

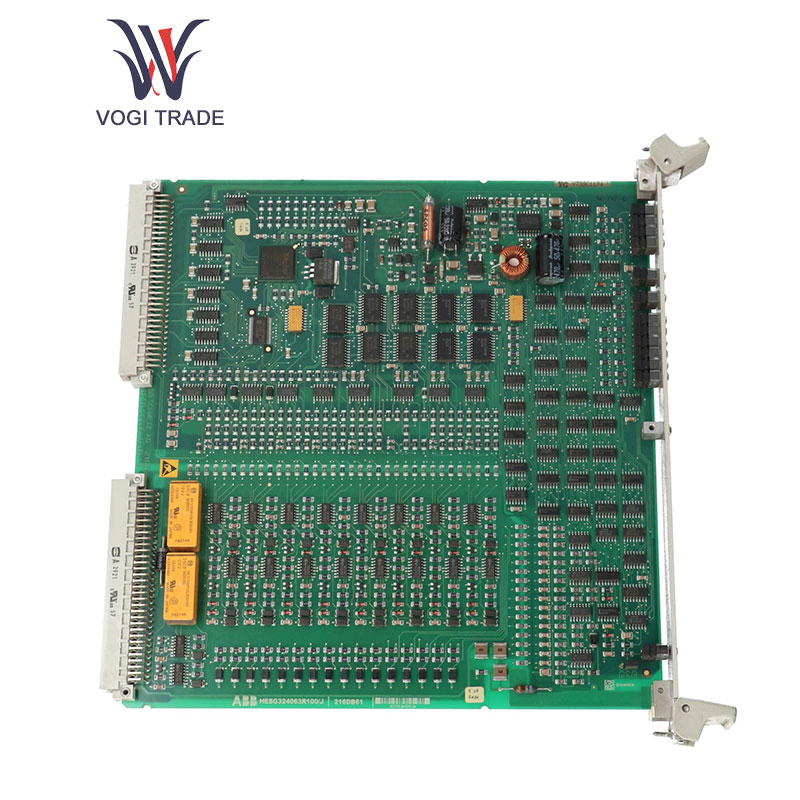

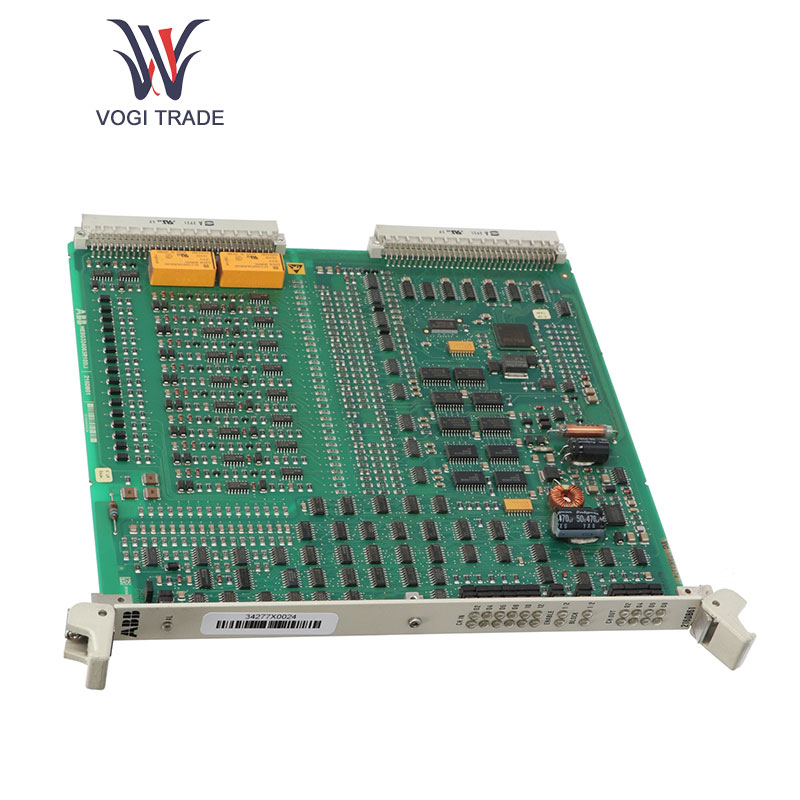

Внутренняя схема ABB 216DB61 использует усовершенствованную многослойную печатную плату (PCB) и использует высококачественные электронные компоненты, в том числе высокопроизводительные микропроцессоры, интегральные схемы для конкретных приложений и т. д. Микропроцессор является мощным вычислительным блоком. и имеет высокую скорость обработки данных. Он может просто и эффективно выполнять сложные алгоритмы управления и логические суждения. В схеме также используется технология электромагнитного экранирования и разумные методы подключения, что значительно снижает электромагнитные помехи и повышает стабильность и надежность схемы. Кроме того, он также имеет функции мониторинга температуры и рассеивания тепла, которые могут одновременно управлять внутренней температурой продукта и контролировать изменения температуры, чтобы гарантировать нормальную работу продукта при определенной температуре окружающей среды.

Программирование и настройка функций программного обеспечения

ABB 216DB61 поддерживает специальное программное обеспечение для программирования, предоставляет методы графического и текстового программирования, а интерфейс графического программирования удобен для пользователя и имеет хорошие визуальные эффекты. Пользователи могут легко писать логику управления, перетаскивая функциональные блоки и подключая (отключая) линии. Сложное кодирование осталось в прошлом, что снижает сложность программирования. Текстовое программирование позволяет добиться более сложного и сложного программирования алгоритмов управления для пользователей с высоким уровнем программирования. Программное обеспечение для программирования имеет полные функции компиляции и отладки, поддерживает онлайн-программирование и онлайн-отладку, а также позволяет пользователям легко изменять и оптимизировать программу. В процессе работы оборудования различные параметры этого оборудования могут быть гибко и удобно настроены, в том числе параметры связи (IP-адрес, связь

 протокол, скорость передачи данных и т. д.), входные и выходные параметры (тип сигнала, диапазон, параметры фильтрации и т. д.), параметры алгоритма управления и т. д. Пользователи могут легко выполнить настройку инициализации оборудования в соответствии с реальным сценарием применения для улучшения эффективность реализации проекта.

Алгоритм управления ABB 216DB61 имеет встроенное ПИД-управление, нечеткое управление, адаптивное управление и другие усовершенствованные алгоритмы управления. ПИД-регулятор может точно контролировать постоянно изменяющиеся физические величины, такие как температура, давление и расход, а также достигать быстрых и стабильных эффектов управления путем регулировки пропорциональных, интегральных и дифференциальных параметров. Нечеткое управление – это преобразование нечеткого управления. Он использует нечеткие правила в качестве основного фактора для интеллектуального управления системой для нелинейных и неопределенных сложных систем. Алгоритмы адаптивного управления могут автономно корректировать переменные управления в соответствии с изменениями состояния и окружающей среды, чтобы улучшить адаптивность и надежность, что имеет решающее значение в быстро меняющихся промышленных условиях. Обработка и мониторинг данных. Устройство может обрабатывать входные данные в режиме реального времени, а сопутствующие операции включают фильтрацию, усиление и линеаризацию. Фильтрация может эффективно устранить шум в сигнале и улучшить качество данных; тогда как усиление требует последующей обработки (этапа) слабых сигналов до более высоких уровней напряжения.

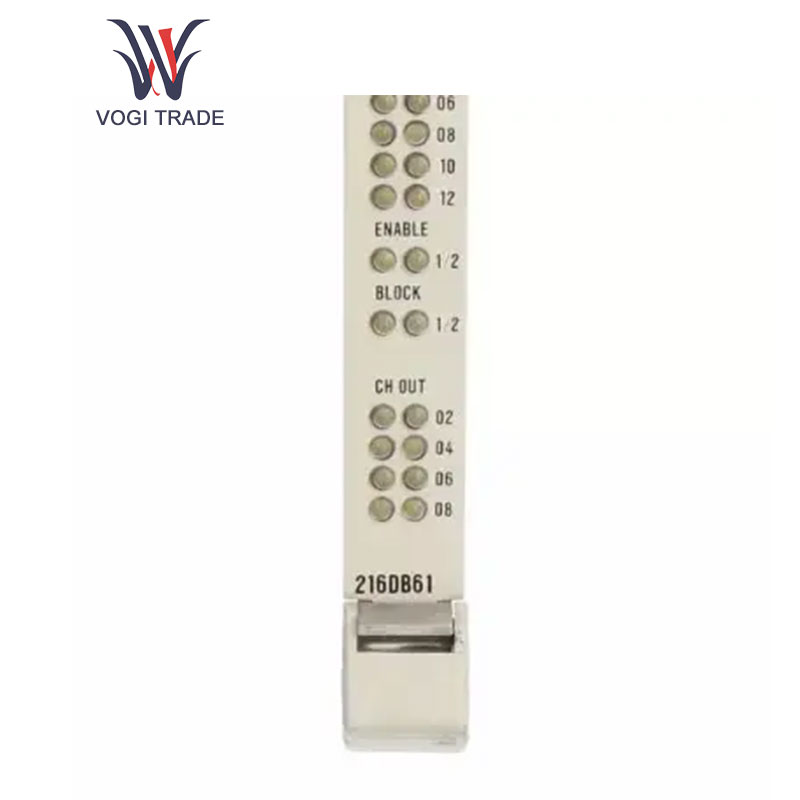

Функция линеаризации позволяет нелинейным датчикам достигать линейного выходного сигнала, тем самым упрощая программирование управления. Данные работающего устройства в режиме реального времени передаются в локальные или удаленные системы мониторинга (например, устройства SCADA или HMI) через интерфейс связи, обеспечивая превосходные и высокодоступные функции мониторинга данных. Таким образом, операторы могут отслеживать рабочее состояние оборудования практически в реальном времени, считывать входные и выходные данные и идентифицировать информацию о неисправностях в центре удаленного мониторинга или на локальной панели управления. Кроме того, оборудование также способно отображать важную информацию с помощью световых индикаторов или экранов дисплея (если таковые имеются), так что персонал на объекте может иметь концептуальное представление о стали и избегать несвоевременных сбоев.

Параметры производительности Параметры точности Точность регулирования

Для аналогового управления точность управления ABB 216DB61 составляет ±0,1%, что соответствует требованиям промышленного управления. Обнаружение сигнала и точность выходного сигнала в цифровом управлении достигают хороших показателей, обеспечивая базовую точность для промышленного логического управления. Точность сбора данных: способность сбора аналоговых величин достигать [конкретного значения точности] хорошая, и он может точно собирать слабые сигналы от датчиков на месте, обеспечивая эффективную поддержку для целей дальнейшего контроля и оценки производительности.

Параметры скорости Скорость работы

Центральный процессор имеет высокую скорость работы, короткие однотактные инструкции и быструю реакцию на изменения входного сигнала, что соответствует высоким требованиям промышленности к управлению в реальном времени. Интерфейс связи обеспечивает быструю передачу данных, а интерфейс Ethernet может быть предоставлен для удовлетворения потребностей высокоскоростной передачи данных (данные без отражения), обеспечивая стабильные условия работы для интерфейса RS-485.

Параметры адаптации к окружающей среде Стандартный диапазон рабочих температур

Стандартные температурные условия в нормальном температурном режиме варьируются от -20℃ до экстремальных температурных условий +60℃, что обеспечивает хорошую стабильность работы. Благодаря своей конструкции он может адаптироваться к изменениям температуры в разные времена года и в различных промышленных условиях.

Диапазон влажности

ABB 216DB61 может безопасно и надежно работать в диапазоне относительной влажности 5–95 % (без конденсации) и эффективно предотвращать сбои в цепях, коррозию и другие неисправности, вызванные проблемами влажности. Хорошая электромагнитная совместимость (ЭМС): Хорошая электромагнитная совместимость, может эффективно работать в суровых электромагнитных условиях, не выходит из строя из-за внешних электромагнитных помех и не вызывает электромагнитных помех для соседнего оборудования.

Надежность

Среднее время наработки на отказ (MTBF). Благодаря высококачественной конструкции оборудования, идеальному циклу механизма защиты программного обеспечения и строгой политике контроля качества производства среднее время наработки на отказ оборудования может достигать более [вставьте время] часов, а промышленное производство может значительно снизить негативное воздействие, вызванное функциональными сбоями такого оборудования. Область применения Химическая промышленность. Его можно использовать для контроля таких параметров, как температура, давление, уровень жидкости, управления потоком жидкостей в химических трубопроводах, а также для обеспечения безопасного и стабильного течения химических реакций посредством точного контроля и мониторинга.
