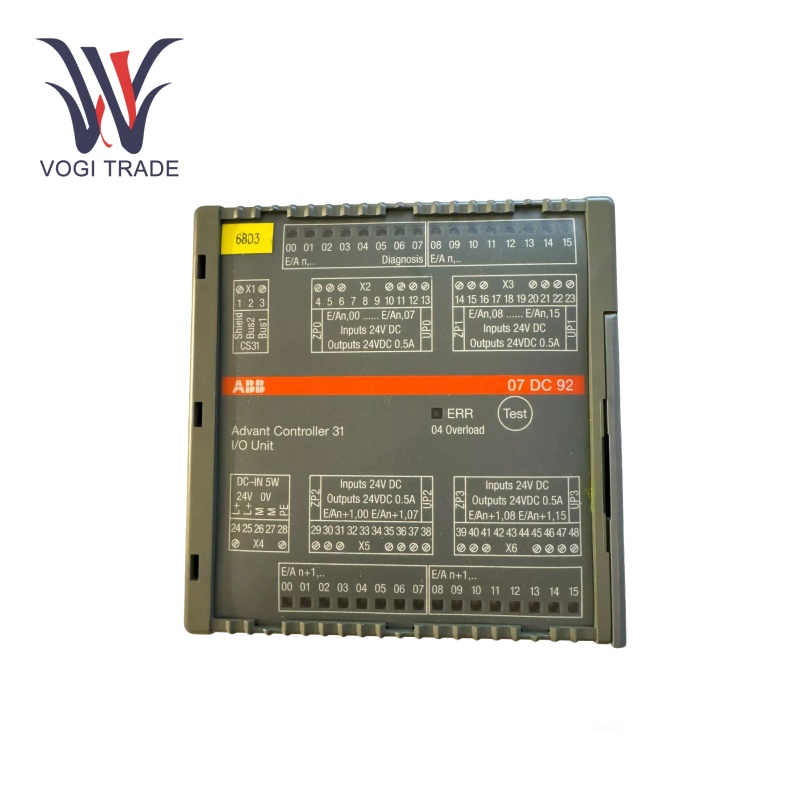

ABB 07DC92

Эксплуатационные параметры

Напряжение:24 в DC

Входной ток:Приблизительно 7 мА на канал

СигналЗадерживать:1 мс

Тип:Транзисторные выходы

Номинальная нагрузка:0,5 за канал

Защита:Защита от перегрузки и короткого замыкания

Изоляция:Каждая из четырех групп ввода/вывода электрически изолирована друг от друга и от остальной части устройства.

Особенности продукта

Цифровой функция ввода:Раздел цифрового входа модуля ABB 07DC92 в основном используется для получения цифровых сигналов с полевых устройств. Эти типы оборудования могут включать датчики, коммутаторы и цифровые выходные устройства.

Электрическая изоляция:Между системной шиной CS31 и остальной частью единицы, и между группами входов. Изоляция системы управления, она защищает систему управления от электрических помех и неисправностей на полевых устройствах.

Кондиционирование сигнала:Сигналы, которые должны быть введены в систему управления, обусловлены модулем. Такая кондиционирование может включать в себя фильтрацию шума, усиление слабых сигналов и убедиться, что эти сигналы находятся в соответствующем вольт на диапазон для системы управления для работы. Основываясь на современной технологии интегрированной схемы, которую они используют для борьбы с различными типами и уровнями входного сигнала, что делает их совместимыми с большим количеством типов устройств в полевых условиях.

Сигнал управления генерацией:Цифровая выходная часть ABB 07DC92ERESTARETITES управляющих сигналов для управления полевыми устройствами. В соответствии с командами, полученными из системы управления, модуль включает или выключает выходные каналы, чтобы управлять работой устройств, таких как реле, соленоиды и двигатели.

Выходное вождение:Выход ABB 07DC92 4 канала может привести к 500 мА на канале, в общей сложности 4 A по всей группе. Кроме того, он может быть непосредственно использовать для управления устройствами с низким содержанием питания, или его можно использовать в сочетании с усилителем мощности для привлечения большей нагрузки питания. Выходы транзистора модуля также являются твердыми, способными обрабатывать резистивные и индуктивные нагрузки с некоторыми ограничениями на частоты индуктивного переключения нагрузки для защиты как модуля, так и нагрузки.

Цифровое управление выводом:Предоставляет ПЛК контрольные сигналы приводам, реле и другим полевым устройствам, чтобы обеспечить эксплуатационный контроль в реальном времени.

Гибкая конфигурация:32 канала могут быть настроены как вход или вывод независимо, предлагая гибкость.

Диагностика:Поддерживает диагностические функции, такие как светодиоды и отчеты об ошибках, чтобы помочь мониторировать производительность модулей и проблем с отладкой.

Установка

Монтаж:Этот ABB 07DC92 представляет собой модуль с DIN Rail, который представляет собой стандартную 35 -мм рельс для легкой интеграции в существующие панели управления.

Электрические соединения:24 В.

Соединения ввода/вывода:Поскольку система будет иметь в общей сложности 32 настраиваемых канала, убедитесь, что вы правильно их соединяете в зависимости от того, используются ли они для ввода или выходной конфигурации.

Системная шина:Включите ABB 07DC92 в системную шину CS31, чтобы иметь возможность общаться с PLC.

Конфигурация:Обычно установлен на заводе, конфигурация модуля, такая как настройка адреса модуля и определение функции каждого из каналов ввода/вывода.

Диапазон приложений

Автоматизация производства:Автоматизирует управление механизмом и процессами на производственных линиях, повышая как эффективность, так и качество продукции.

Управление процессом:Мониторинг операций в таких отраслях, как химическая обработка, нефть и газ, фармацевтические препараты или любая отрасль, которая требует точного обработки операций.

Управление энергией:Мониторирует и управляет электрическими системами в производстве и распределении электроэнергии, оптимизирует использование энергии и обеспечивая надежность системы.

Транспортные системы:Работает с системами управления железными дорогами, аэропортами и другими транспортными инфраструктурами для улучшения операций.

Поиск неисправностей

Диагностические оповещения:Непосредственная передача сигналов в случае функциональности модуля.

Сообщения об ошибках:Используйте диагностические функции ПЛК для чтения сообщений об ошибках и системных журналах.

Электрические соединения:Убедитесь, что вся проводка и разъемы нетронуты и правильно расположены.

Настройки конфигурации:Убедитесь, что все конфигурации канала и адреса модуля являются правильными.

Условия нагрузки:Убедитесь, что нагрузки не превышают 0,5 А/C, чтобы избежать перегрузки.
