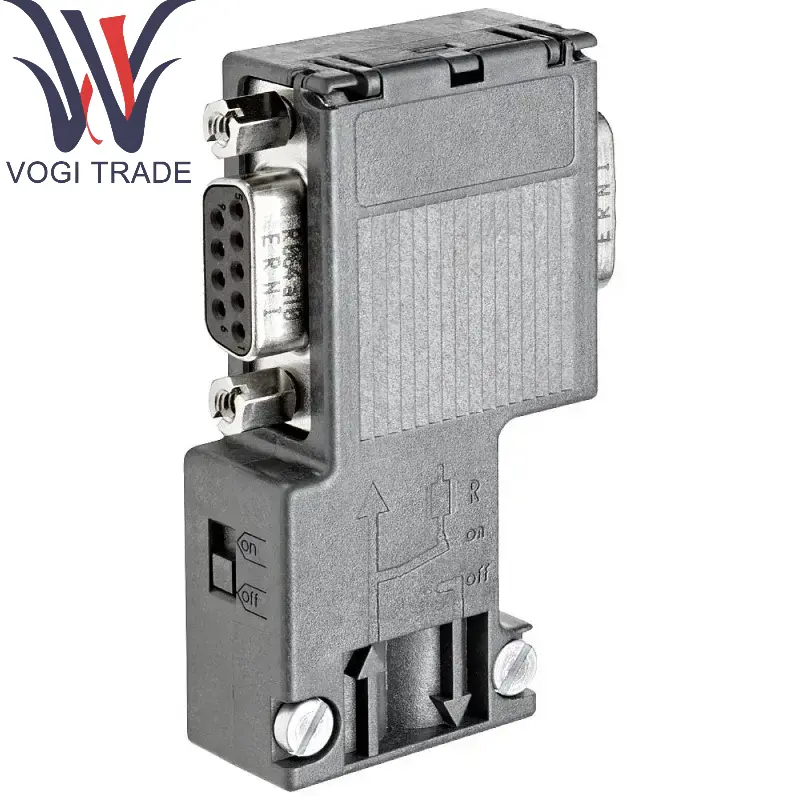

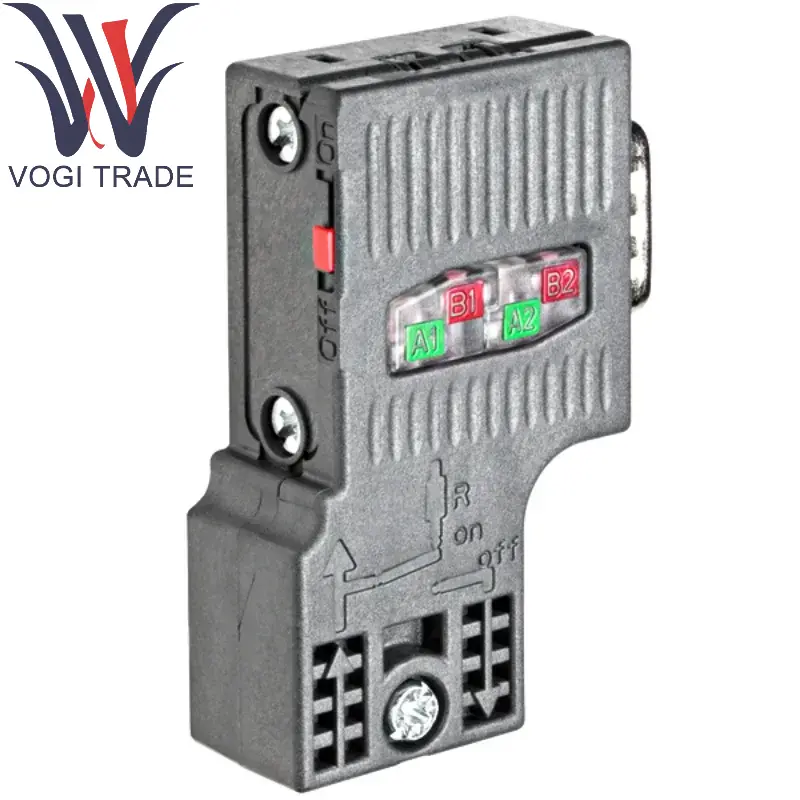

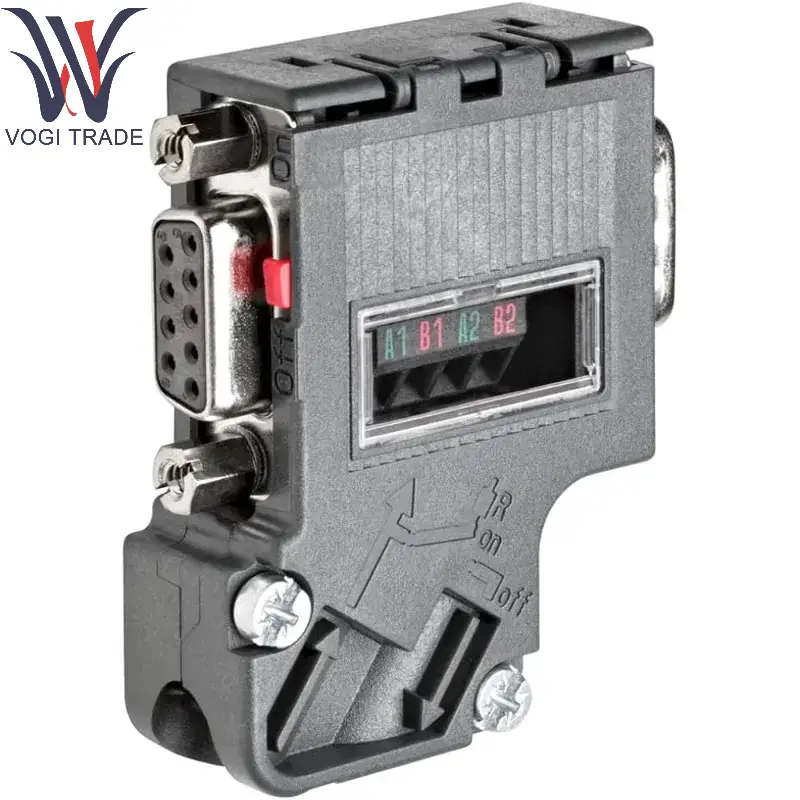

Бренд: SiemensОписание: Разъем автобуса RS485Состояние: совершенно новыйСертификат: Письмо отчета о тестировании COOГарантия: 1 годИнвентарь Qty: 1Платеж: T/T.Справочный порт: ШэньчжэньSiemens 6ES7972-0BB42-0XA0 SIMATIC DP, подключаемый заглушка для PROFIBUS до 12 Мбит/с с наклонной выходом кабеля, 15,8x 54x 39,5 мм (WXHXD), завершая резистор с помощью функции изоляции, с PG-блюдом (ейс
| Производство |
Сименс |
| Номер модели |
6ES7972-0BB42-0XA0 |
| Каталог |
Симатический DP |
| Страна происхождения |
Германия |
| HS -код |
8538900000 |
| Измерение |
1,58 см × 5,4 см × 3,95 см |
| Упаковочный размер |
3,58 см × 7,4 см × 5,95 см |
| Масса |
0,034 кг |
Описание продукта
Тип: разъем шины
Дизайн:
Кабельный выпуск 90 °: сохраняет пространство и подходит для компактной установки.
Интегрированный порт программирования (PG-порт): Siemens 6ES7972-0BB42-0XA0 позволяет подключать программирующие устройства без остановки машины, что удобно для отладки и технического обслуживания.
Цель: Siemens 6ES7972-0BB42-0XA0 Используется для подключения кабелей и устройств сети PROFIBUS DP.
Детали продукта
Технические параметры
Характеристики спецификации
Тип интерфейса PROFIBUS DP (9-контактный интерфейс Sub-D)
Угол выхода кабеля 90 ° локоть
Скорость передачи данных поддерживает 9,6 кбит / с ~ 12 Мбит / с
Терминальный резистор может быть активирован переключением
Защитный класс IP20 (использование в помещении)
Совместимость соответствует Profibus IEC 61158/EN 50170
Рабочая температура -20 ° C ~ +60 ° C
Физические характеристики
Цвет: обычно черный или темно -серый.
Материал: Пламя-отдаленное пластиковое корпус, металлический экранирующий слой.
Электрические характеристики
Максимальный ток: 500 мА.
Области применения
Промышленная автоматизация:
Интерфейс Profibus DP для подключения Simatic S7-300/400/1500 PLC.
Сетевое соединение для ET 200 Распределенные модули ввода/вывода, частотные преобразователи, HMI и другие устройства.
Ключевые сценарии:
Производственные линии, которые требуют онлайн -программирования или диагноза.
Установка электрического шкафа, ограниченная пространством.
Инструкции по установке и использованию
Метод проводки:
Подключите кабель Profibus через 9-контактный интерфейс Sub-D.
Сопротивление терминала должно быть активировано для терминального оборудования (переключатель установлен на «Вкл»).
Примечание:
Сопротивление терминала должно использоваться на обоих концах сети.
Избегайте радиуса изгиба кабеля, который слишком мал.
Преимущества и функции
Надежность: оригинальный дизайн Siemens для обеспечения стабильности сети Profibus.
Удобство: интегрированный порт PG поддерживает быстрое ввод в эксплуатацию и сокращает время простоя.
Совместимость: широко поддерживает устройства Siemens и сторонних Profibus.
