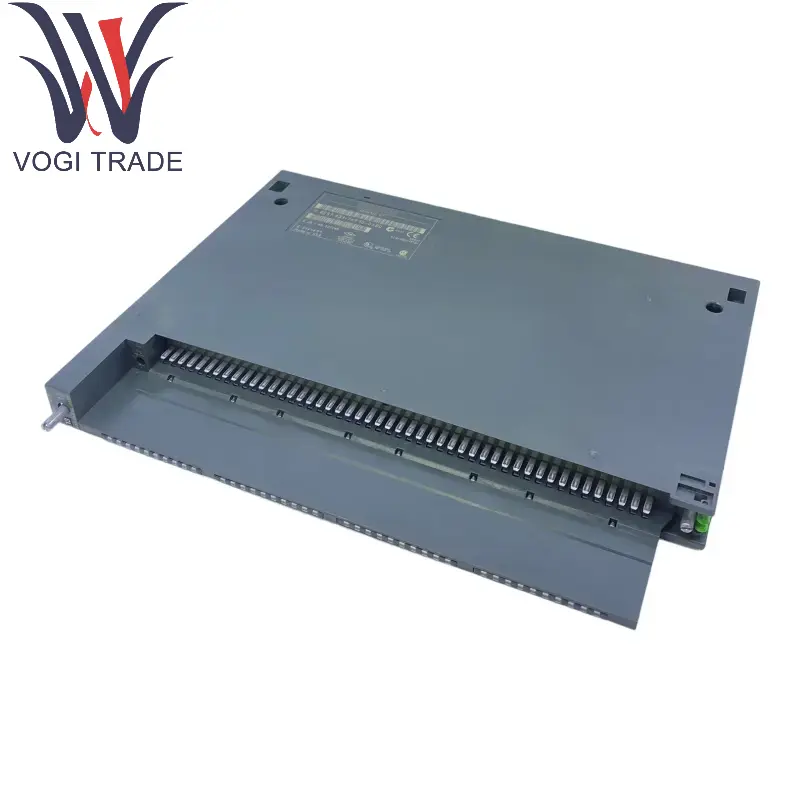

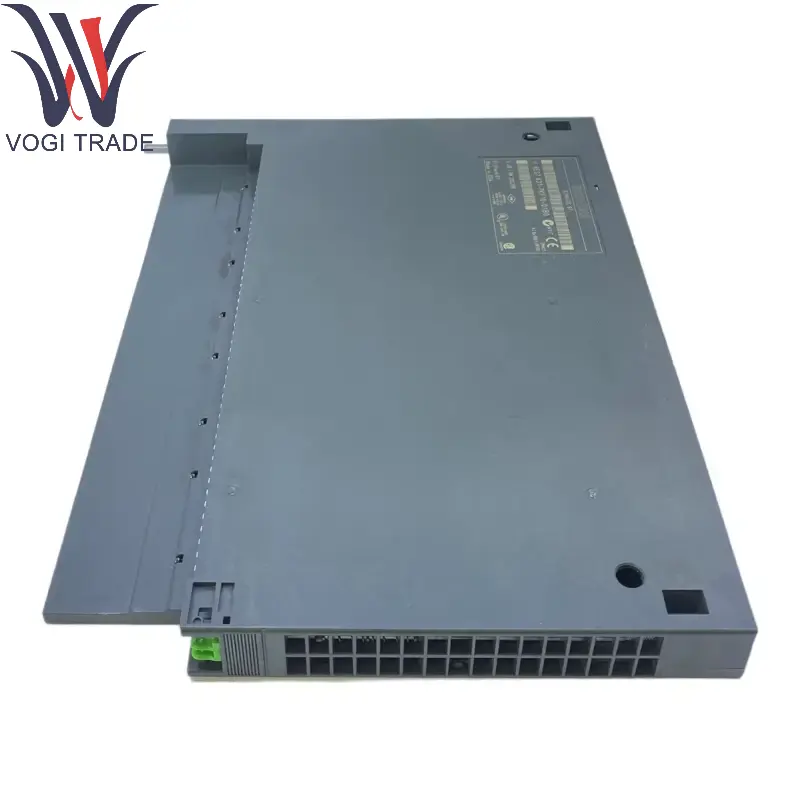

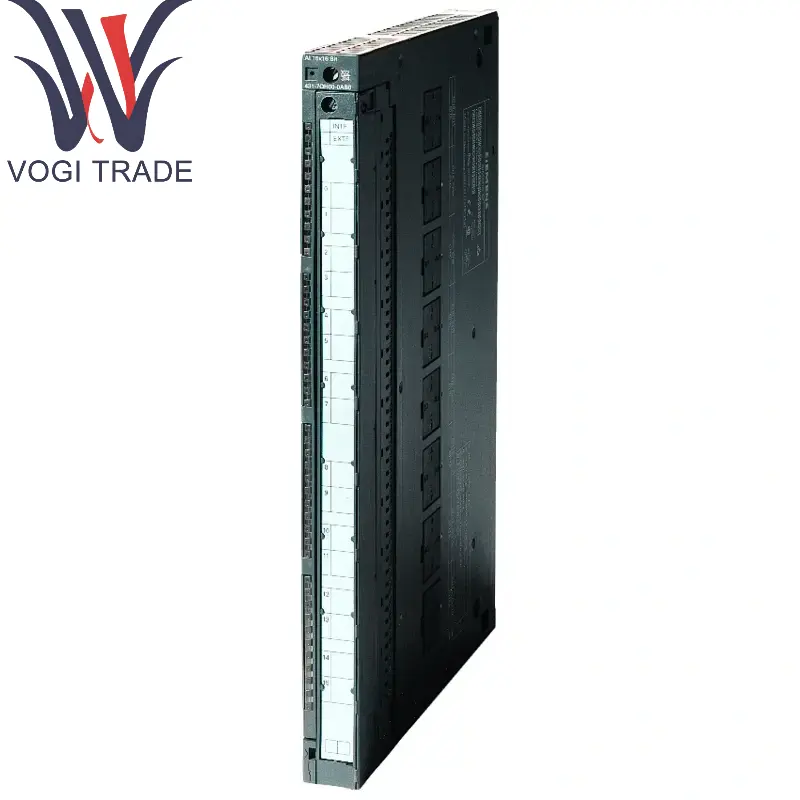

Siemens 6ES7431-7KF10-0AB0

Технические параметры

Количество каналов:

8-канальный аналоговый вход.

Тип сигнала:

Напряжение: ± 10 В, ± 5 В, ± 2,5 В, 0-10 В и т. Д.

Ток: 0/4-20MA, ± 20 мА

Сопротивление: Siemens 6ES7431-7KF10-0AB0 поддерживает теплостой резистор (RTD) или вход Thermocouple (TC) (необходимо настроить).

Разрешение:

16 битов (высокая конструкция) поддерживает многократное время интеграции для подавления помех.

Точность:

± 0,1% FS (полная масштаба), типичное значение.

Изоляция:

Электрическая изоляция между каналами для повышения противоположной способности.

Интерфейс связи:

Siemens 6ES7431-7KF10-0AB0 общаются с CPU через шину Backplane S7-400, поддержку Profibus-DP или Profinet (необходимо сопоставить с соответствующим интерфейсным модулем).

Источник питания:

Бэкплосменная питания шины (5 В постоянного тока), внешний источник питания датчика должен быть предоставлен отдельно.

Рабочая температура:

От 0 ° C до +60 ° C (промышленный стандарт).

Диагностическая функция:

Siemens 6ES7431-7KF10-0AB0 Поддерживает обнаружение отключения, аварийный сигнал перераспределения, индикация неисправности модуля и т. Д.

Детали продукта

Модульная конструкция: может быть гибко расширен на стойке S7-400, поддерживает горячее обмена (необходимо настроить избыточную систему).

Метод конфигурации: настройка параметров через шаг 7 или программное обеспечение TIA Portal.

Индикация состояния светодиода: состояние каждого канала может отображаться светодиодными фонарями (например, зеленые/красные индикаторные светильники).

Совместимость: бесшовная интеграция с другими модулями серии S7-400 (например, ЦП, цифровые количества модулей).

Области применения

Процесс промышленности:

Давление, температура и мониторинг потока в химической, нефтяной промышленности.

Производство:

Получение сигнала аналогового датчика на производственных линиях (например, натяжение, управление положением).

Управление энергией:

Мониторинг напряжения/тока в энергетических системах.

Автоматизация здания:

Обработка сигнала датчика температуры и влажности в системах кондиционирования воздуха (HVAC).

Лабораторное оборудование:

Высокорешенное измерение данных прибора.

Краткое описание функции

Высокая точность: 16-битное разрешение соответствует строгим промышленным требованиям.

Универсальный: поддерживает несколько типов сигналов и снижает требования типа модуля.

Надежность: выделение канала и диагностические функции улучшают стабильность системы.

Гибкость: подходит для распределенных систем ввода -вывода (например, ET 200M).
