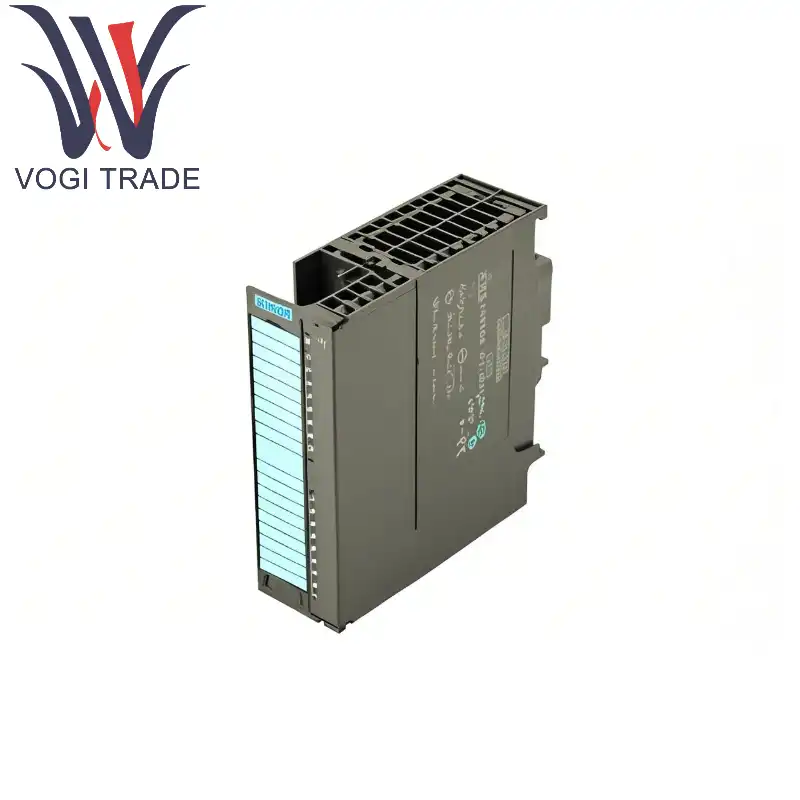

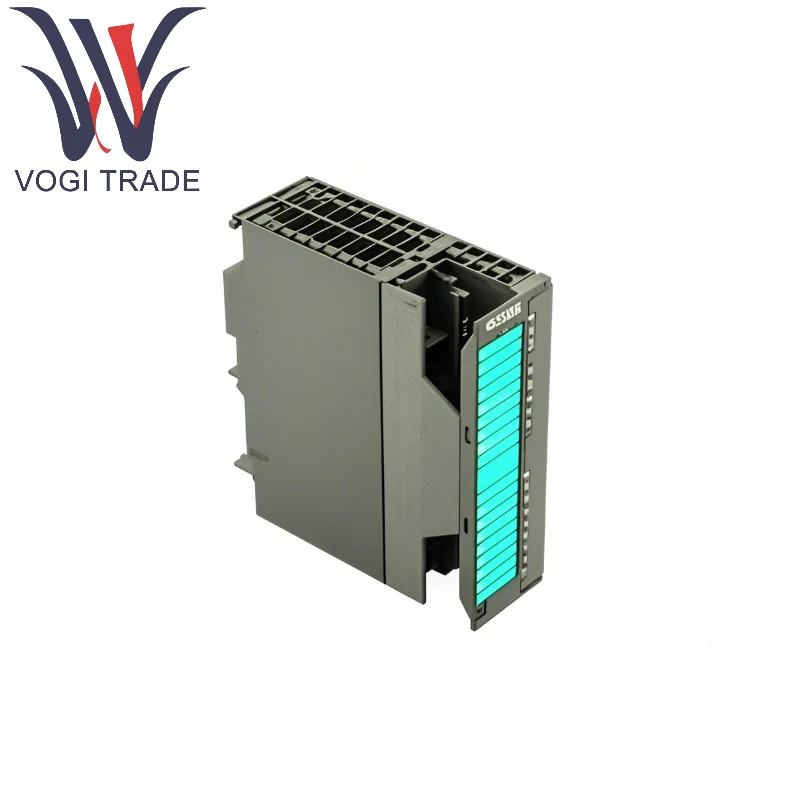

Siemens 6ES7332-5HD01-0AB0

Описание продукта

Выходной тип: выход транзистора (источник/раковина необязательно), поддерживает нагрузку постоянного тока.

Количество каналов: 16 цифровых выходов, каждый канал независимо изолирован.

Оцененное напряжение: 24 В, DC, Siemens 6ES73332-5HD01-0AB0 поддерживает широкое напряжение диапазона (20,4 В-28,8 В).

Выходной ток: максимум 0,5А на канал, общий ток нагрузки не превышает 4А (общее количество всех каналов).

Частота переключения: Siemens 6ES73332-5HD01-0AB0 поддерживает высокочастотный переключение (до 100 Гц), подходящее для сценариев управления импульсом.

Защита от изоляции: каналы оптически изолированы из автобусы для повышения противоположной способности.

Ключевые детали продукта

Электрические характеристики

Тип нагрузки: Siemens 6ES7332-5HD01-0AB0 поддерживает резитивные и индуктивные нагрузки (такие как реле, соленоидные клапаны, индикаторные огни и т. Д.).

Защита короткого замыкания: встроенная электронная защита коротких замыканий, поддерживает диагностику перегрузки.

Механические и экологические параметры

Рабочая температура: от -25 ° C до +60 ° C

Уровень защиты: IP20

Размер модуля: 40 мм × 125 мм × 120 мм (ширина × высота × глубина)

Вес: около 300 г

Общение и диагноз

Диагностическая функция: Siemens 6ES73332-5HD01-0AB0 поддерживает диагноз на уровне модуля (такой как короткий замыкание, разрыв проволоки, обороты и т. Д.), И отображает статус с помощью светодиодных индикаторов.

Совместимость: Siemens 6ES73332-5HD01-0AB0 можно подключить к DIN-рельсу S7-300 PLC и совместим со всеми процессорами S7-300.

Области применения

Этот модуль подходит для сценариев промышленной автоматизации, которые требуют высокоскоростного и высокопроизводительного цифрового управления. Типичные приложения включают в себя:

Производство: Siemens 6ES7332-5HD01-0AB0 Управление началом и остановкой соленоидных клапанов, цилиндров, двигателей на производственной линии и т. Д.

Упаковочный механизм: управляйте приводами маркирующих машин и наполненного оборудования.

Логистическая система: управление скоростью сортировочных машин и конвейерных лент.

Управление энергопотреблением: переключатель сигнала на преобразователь частоты или мягкий стартер.

Испытательное оборудование: высокочастотный выход импульса для управления инициацией датчика или управления шаговым двигателем.

Преимущества и функции

Высокая достоверность: промышленная конструкция, антивибрация и антиэлектромагнитные помехи.

Гибкая конфигурация: Siemens 6ES73332-5HD01-0AB0 Подробная группа поддержки (например, 2 × 8 каналов) для удобного обслуживания.

Эффективный диагноз: быстрое расположение разлома и сокращение времени простоя.

Компактная конструкция: сохранить пространство шкафа управления и подходит для установки высокой плотности.

Примечания

Сопоставление нагрузки: индуктивные нагрузки должны быть подключены параллельно с свободными диодами для защиты выходной схемы.

Требования к рассеянию тепла: Siemens 6ES7332-5HD01-0AB0 Убедитесь, что модуль хорошо вентилируется в средах высокой температуры.

Технические характеристики проводки: Siemens 6ES73332-5HD01-0AB0 Используйте экранированные кабели, чтобы уменьшить помехи шума.
