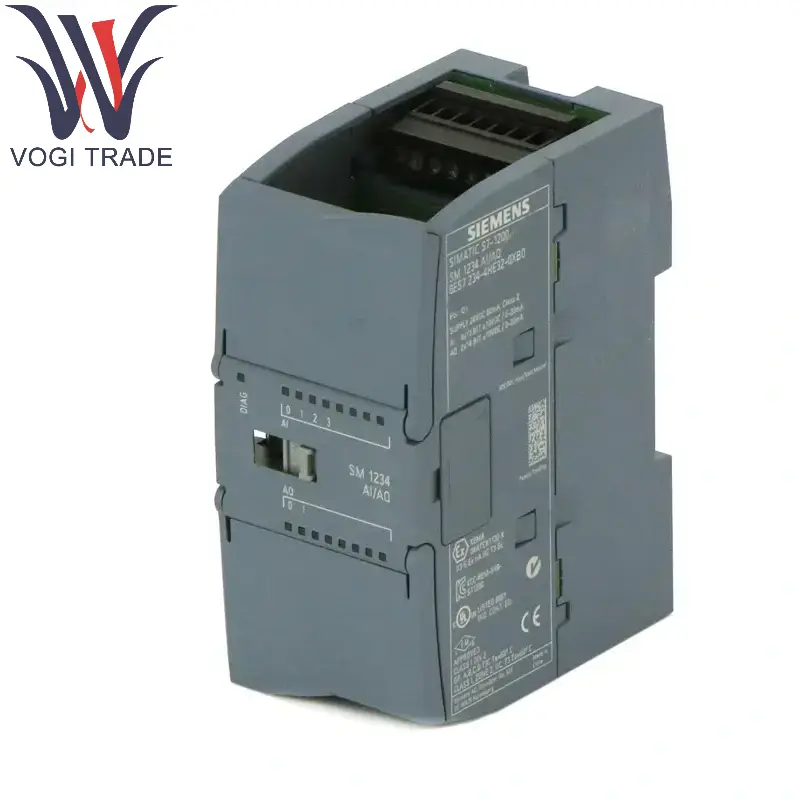

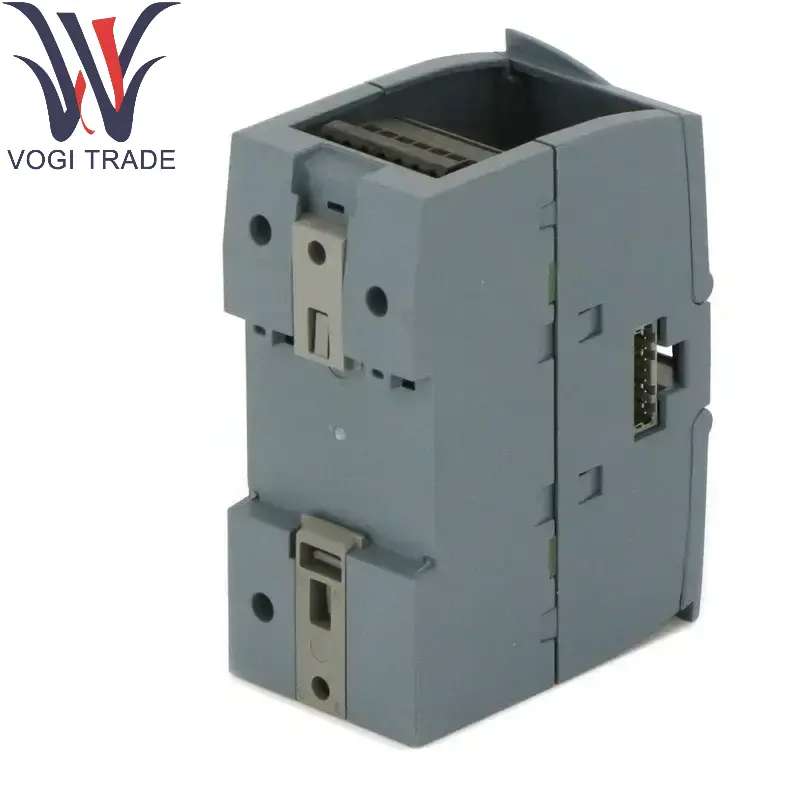

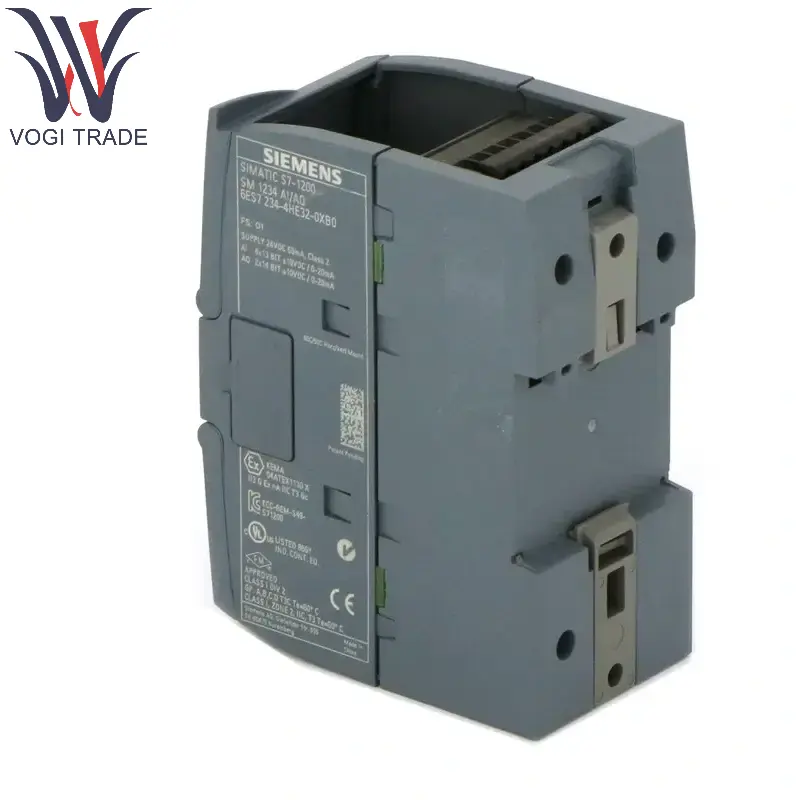

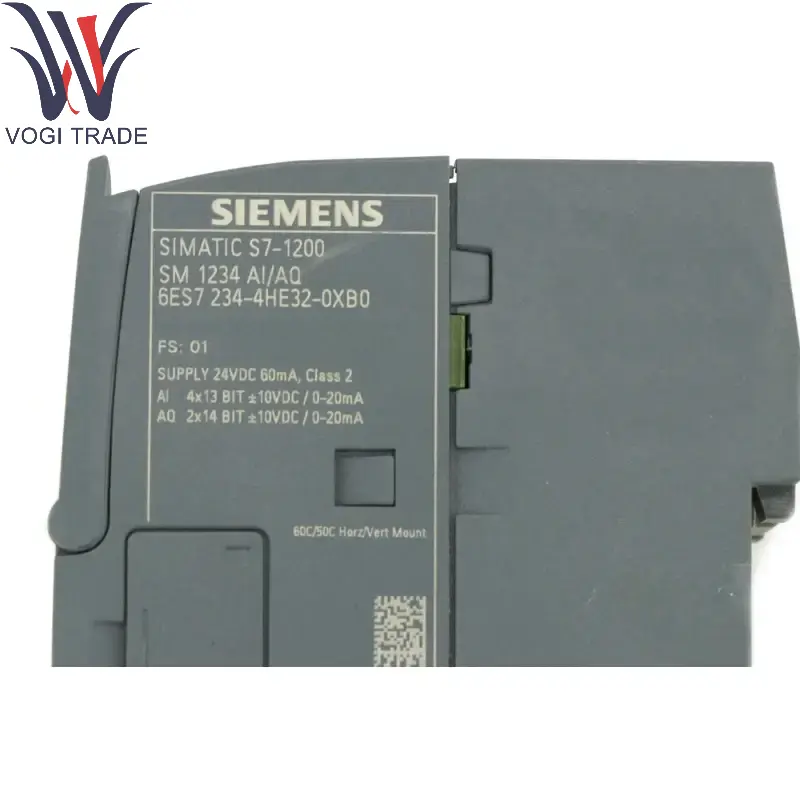

Siemens 6ES7234-4HE32-0XB0

Описание продукта

Функция:

Поддерживает 4 аналоговых сигнала, которые можно настроить как напряжение (± 10 В, ± 5 В, 1 ~ 5 В и т. Д.) Или ток (0 ~ 20 мА, 4 ~ 20 мА и т. Д.).

16-битное высокое разрешение, подходящее для высоких сценариев измерения.

Поддерживает вход датчика температуры RTD и TC, с функцией компенсации холодной конечной конечности.

Электрическая изоляция: нет изоляции между каналами, но модуль электрически изолирован от автобусы.

Диагностическая функция: Siemens 6ES7234-4HE32-0XB0 поддерживает обнаружение отключения, аварийный сигнал перераспределения и т. Д. Для повышения надежности системы.

Детали продукта

Технические параметры

Входные каналы: 4

Разрешение:

Напряжение/ток: 16 бит (включая бит знака)

Температура (RTD/TC): 15 битов + бит знака

Точность: ± 0,1% (напряжение/ток, типичное значение)

Время выборки: настраивается (по умолчанию 25 мс/канал)

Емкость нагрузки: максимальная нагрузка 350 Ом при входе тока

Напряжение питания: 24 В постоянного тока (через системный модуль питания)

Энергопотребление: типичный 1 Вт (когда нет нагрузки)

Рабочая температура: -20 ℃～+60 ℃

Уровень защиты: IP20 (необходимо установить в шкафу управления)

Структура модуля

Базовый блок: Siemens 6ES7234-4HE32-0XB0 должен использоваться с базовой единицей соответствующего цвета.

Идентификация цвета: светло -синий (стандартный цветовой код для аналоговых модулей).

Расширенность: Siemens 6ES7234-4HE32-0XB0 поддерживает модульное расширение системы ET 200SP, максимум 64 модуля.

Поля приложения

Промышленное управление процессом:

Приобретение аналоговых сигналов, таких как давление, поток и уровень жидкости.

Температурный мониторинг.

Управление энергией: мониторинг тока/напряжения (например, система распределения питания, фотоэлектрический инвертор).

Производственная отрасль:

Проверка качества производственной линии (например, датчик силы, обработка сигнала датчика смещения).

Мониторинг окружающей среды (температура, влажность, концентрация газа и т. Д.).

Автоматизация здания: обратная связь температуры и давления в системе HVAC.

Преимущества и характеристикаТики

Гибкость: Siemens 6ES7234-4HE32-0XB0 поддерживает несколько типов сигналов и уменьшает количество запасных частей.

Высокая точность: 16-битное разрешение соответствует потребностям точного измерения.

Легкая интеграция: бесшовная связь с Siemens PLC через Profinet или Profibus.

Диагностическая функция: обнаружение разломов в реальном времени, чтобы снизить риск простоя.

Рекомендации по совместимости и выбору

PLC Compatible: Siemens S7-1200/1500 и контроллер 200SP и т. Д.

Поддержка программного обеспечения: портал TIA (шаг 7) требуется для настройки и программирования.

Альтернативные модели:

6ES7231-4HF32-0XB0

6ES7234-4HE30-0XB0
