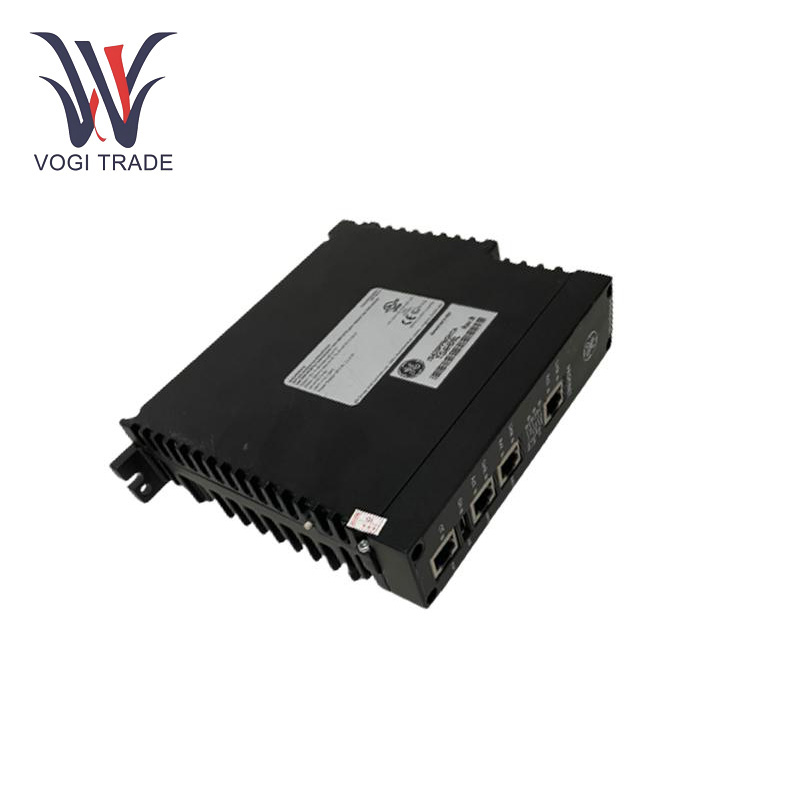

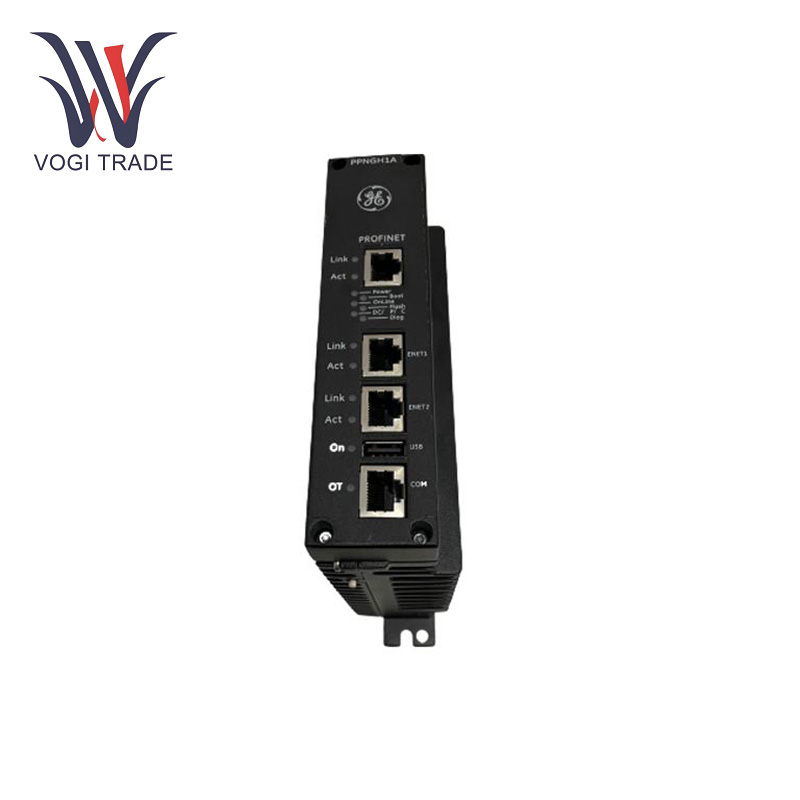

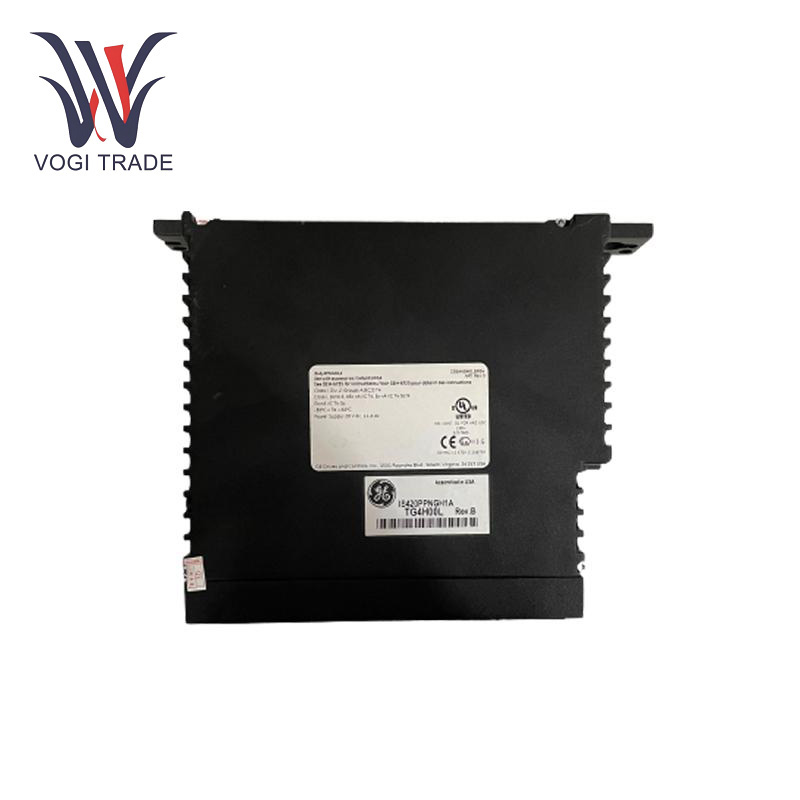

GE IS420PPNGH1A

Эксплуатационные параметры

Процессор: 1066 МГц EP80579 Intel Процессор.

Память: 256 МБ DDR2 SDRAM.

Операционная система: QNX Neuttrino.

Источник питания: 24 в DC.

Рабочая температура: От -20 ° C до +60 ° C.

Энергопотребление: Низкий дизайн потребления мощности, чтобы обеспечить энергоэффективность и снизить тепло.

Особенности продукта

Интерфейс связи: GE IS420PPNGH1A-это система, которая соединяет контроллеры Mark Vie с устройствами ввода-вывода ProFinet для высокоскоростного обмена данными.

Преобразование протокола: Преобразовать данные между различными протоколами связи, чтобы получить совместимость в гетерогенных промышленных сетях.

Системная интеграция: Расширяет функциональность системы Mark Vie, предоставляя интеграцию практически любым продуктом промышленной автоматизации.

Контроллер PROFINET: GE IS420PPNGH1A может выступать в качестве контроллера PROFINET, позволяя ему подключаться и контролировать другие совместимые устройства в промышленной сети. Он способен обмениваться командами управления, информации о состоянии и данных с датчиками, приводами и другими контроллерами.

Функциональность шлюза: Одной из основных функций является шлюз. Новый шлюз упрощает связь между ProFinet и другими типами сети/протоколов. Это очень полезно в промышленных настройках, где необходимо выполнить интеграцию с различными устаревшими системами или оборудованием, использующими стандарты связи, отличные от Profinet.

Маршрутизация и обработка данных:GE IS420PPNGH1A обрабатывает внутреннюю и внешнюю маршрутизацию данных. Его задача состоит в том, чтобы посмотреть на адреса назначения пакетов данных, поступающих с устройств Profinet, и соответствующим образом направить пакеты. Более того, он поддерживает некоторые основные задачи фильтрации данных.

Установка

Монтаж: Чтобы установить GE IS420ppngh1a, вам нужно будет панель -установить его вертикально. Эта вертикальная ориентация крепления имеет решающее значение для циркуляции воздуха вокруг модуля, который охлаждается воздухом. Он не имеет интегрированной батареи или вентилятора, поэтому он охлаждается движением воздуха, естественным или принудительным, в среде установки. Все это должно быть произведено в месте установки, будучи уверенным, что он уже не препятствует циркуляции воздуха вблизи модуля.

Сетевое соединение: Для сети Profinet используйте подходящие кабели Ethernet для подключения. К модулю, таким как модуль, такого как низкоказорный, неуправляемый переключатель, как правило, прикрепляется к модулю ESWA 8 - Unagemented Port или ESWB 16 - Порт -коммутационный коммутатор. Имейте в виду, что когда включены и Ionet, и Profinet, они не могут быть поддержаны одним и тем же переключателем.

Силовая ссылка: Пожалуйста, подключите источник питания DC 24 В к терминалу модуля. Убедитесь, что все подключения были тесными, чтобы избежать потери мощности. Убедитесь, что дважды проверьте все соединения и убедитесь, что перед включением на модуль нет свободных проводов или неверных полярностей.

Диапазон приложений

Производство электроэнергии: GE IS420PPNGH1A Мониторинг и контроль турбинных операций на электростанциях.

Нефть и газ: Управление процессами для извлечения и переработки

Химическая обработка: Управление производством различных видов химических веществ.

Очистка воды: Контроль системы очистки и распределения воды

Поиск неисправностей

Выполнить мониторинг активности пользователей: Непрерывно отслеживать необычное поведение.

Проверки соединения: Проверьте стеснение всех соединений проводки и ищите признаки коррозии или повреждения.

Обновления программного обеспечения: Регулярно обновлять код приложения и операционную систему с последними исправленными версиями.

Условия окружающей среды: Подтвердите, что среда устройства находится в пределах объявленной температуры и уровней влажности.

Проверка источника питания: Инспекция источника питания Убедитесь, что входное напряжение падает в пределах.
