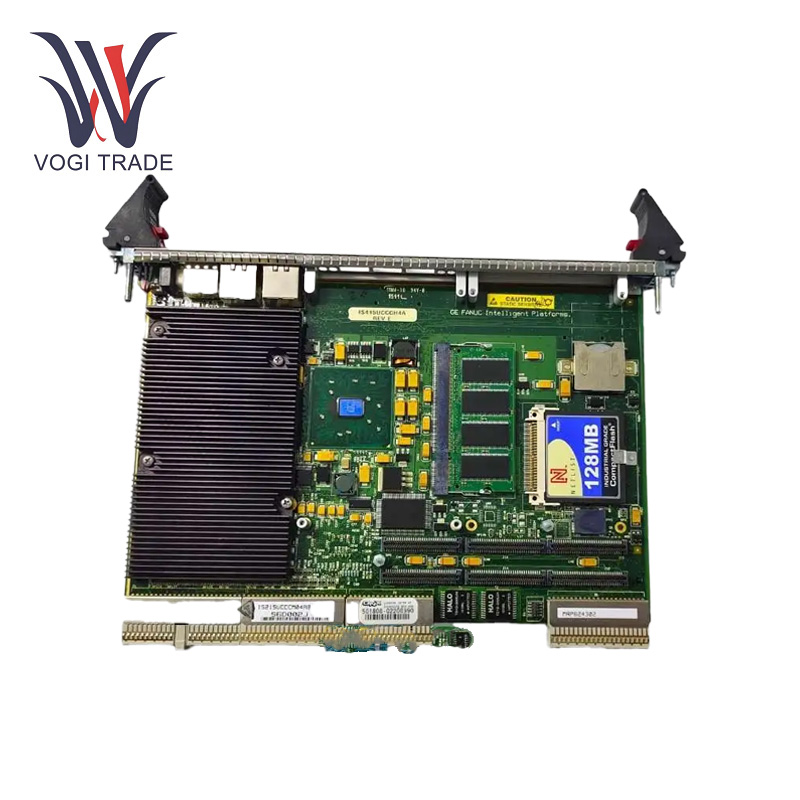

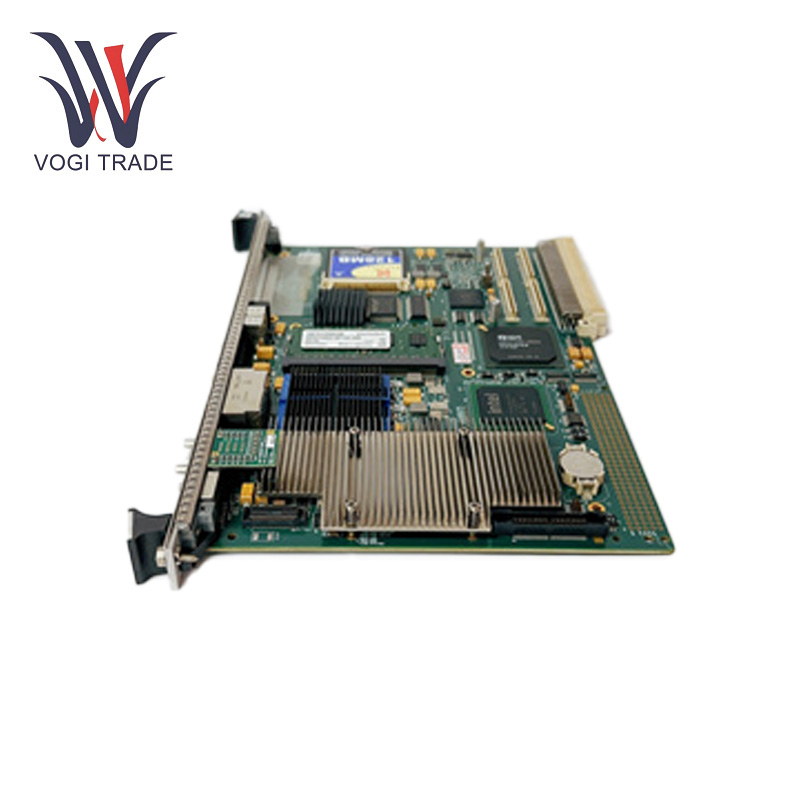

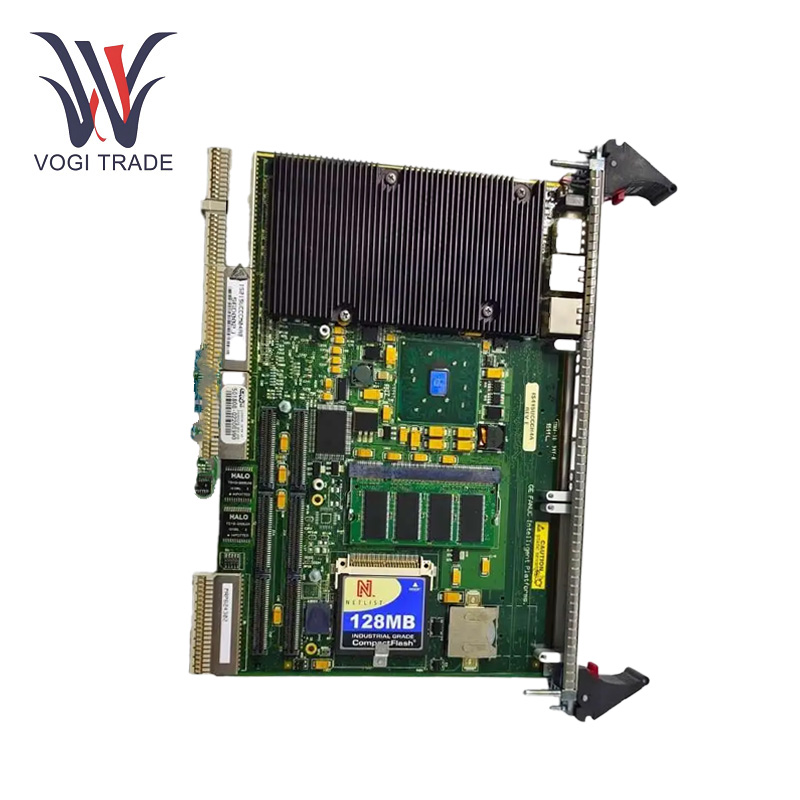

GE IS415UCCCH4A

ОперацияНаши параметры

Процессор:Процессор Intel Pentium M при 1,6 ГГц.

Память: 256 МБ ОЗУ.

Операционная система: QNX Neuttrino, многозадачная ОС, предназначенная для высокоскоростных промышленных и высокоскоростных промышленных приложений.

Требования к мощности: +5 в DC.

Рабочая температура: От 0 до +50 ° C.

Порты Ethernet: Два порта 10/100/1000 Base-TX Ethernet для подключения к UDH и необязательное управляющее автомагистраль данных (CDH).

Особенности продукта

Выполнение кода приложения: Выполняет код приложения, используемый для управления промышленными процессами

Системная связь: Обеспечивает связь между контроллером и пакетами ввода -вывода через сетевые интерфейсы ввода/вывода

Обработка данных: GE IS415uccch4a позволяет обрабатывать данные, полученные от нескольких входов для правильного управления и контроля промышленных операций.

Контроль и обработка: GE IS415UCCH4A - это плата контроллера с одним слотом в серии Mark Vie, предназначенная для выполнения приложений для распределенного управления. Он может запускать разные алгоритмы управления для управления работой устройств, к которым он подключен.

Интерфейс связи: Несколько портов связи. GE IS415UCCCH4A также имеет два разъема 10/100/1000BASE - T Ethernet. Другой работает со ссылкой на автомагистраль данных устройства, которая позволяет общаться с HMIS или другими устройствами управления. Можно отработать дополнительное соединение сети Ethernet. В качестве дополнительного бонуса он имеет порт COM1 для подключения RS - 232C, который можно использовать для различных потребностей в связи, включая, помимо прочего, подключение к устаревшим устройствам или для отладки.

Синхронизация: GE IS415UCCH4A может синхронизировать часы пакетов и контроллеров ввода/вывода в пределах 100 микросекунд через сети R, S и T ввода -вывода по стандарту IEEE 1588. Такая высокая - точная синхронизация имеет решающее значение для обеспечения того, чтобы различные компоненты в распределенной системе управления координировались друг с другом, и чтобы данные были получены и обрабатываются своевременно и точным образом.

Установка

Расположение стойки и слота: Модуль контроллера представляет собой стойку с четырьмя слотами. По крайней мере, с одним или двумя источниками питания. Основной контроллер должен быть слева - большая часть слота (слот 1). Этот второй, третий и четвертый слоты на одной стойке могут иметь дополнительные контроллеры. Если аккумулятор CMOS был отключен для продления срока службы хранилища, перемычка батареи должна быть переустановлена ​​перед вставкой платы.

Физическая вставка: где у плат Mark VI VME были только эжекторы, у модуля UCCC есть инжекторы/эжекторы внизу, а верхняя часть для установки платы, подавившись на верхний эжектор и нижний эжектор, а затем вставьте плату в стойку. Используя инжекторы, поместите плату полностью, как только разъем местоположения на задней части платы зарегистрирует разъем загипозования. Затем, нажимая на верхний инжектор, подтяните нижний эжектор. После вставки винты на верхнем и нижнем инжекторе/эжекторе. В дополнение к обеспечению подключения на земле шасси, оно также обеспечивает механическую стабильность.

Сила - выключить: Рекомендуется выключить питание при замене любой платы в стойке. В единице питания - питания - выходы питания - выходы питания могут быть сброшены через переключатель. Вспомогательный контроллер управляет обоими источниками питания в каждой питании - Схема - схема, которая может безопасно удалять один источник питания за раз, разрезая вход питания для каждой питания - Схема - схема.

Диапазон приложений

Производство электроэнергии: Мониторинг и контроль турбинных операций на электростанциях.

Нефть и газ: Процессы надзора в операциях по извлечению и рафинированию.

Химическая обработка: GE IS415UCCCH4A, наблюдая за различными химическими процессами.

Очистка воды: Управление системами очистки и распределения воды.

Поиск неисправностей

Системный мониторинг: Регулярно отслеживать производительность системы, чтобы идентифицировать любые аномалии.

Соединения: Убедитесь, что все соединения плотные, а коррозия/ущерб без повреждений.

Обновления системы и кода: Всегда держите код ОС и приложений в последней версии.

Условия окружающей среды: Убедитесь, что среда работы находится в пределах требуемой температуры и диапазонов влажности.
