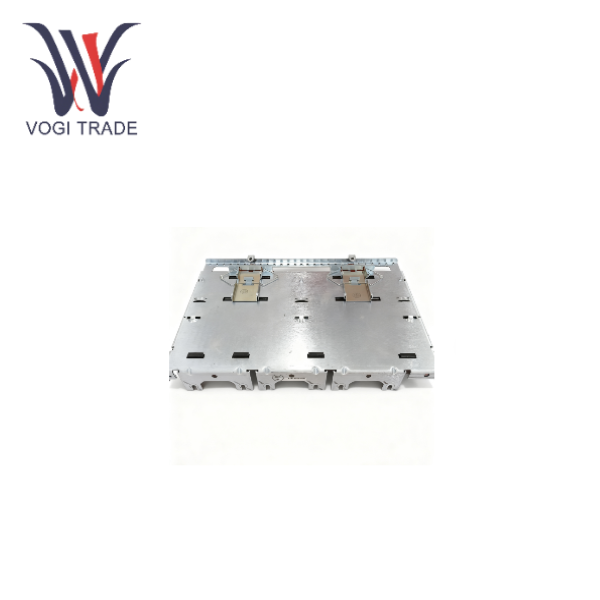

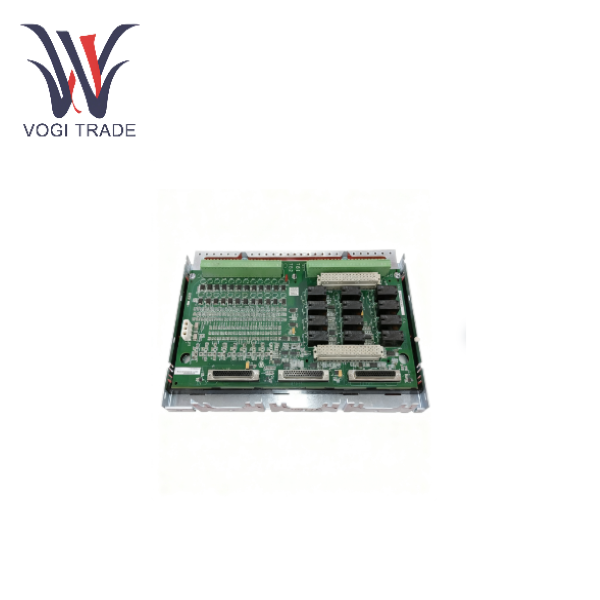

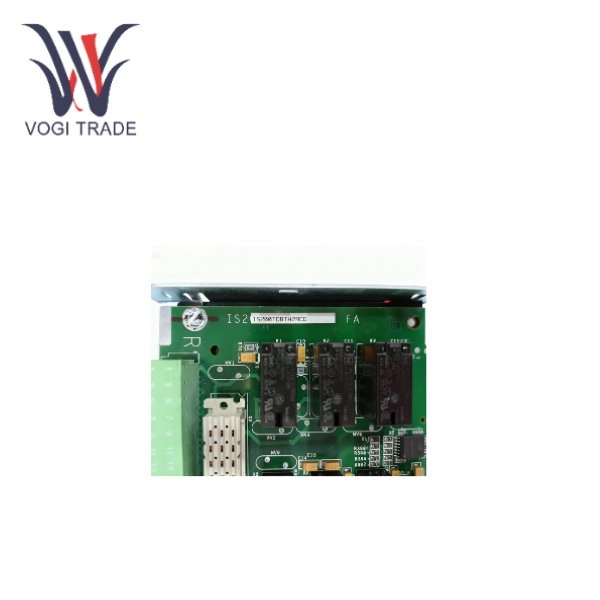

GE IS230TDBTH2A

Обзор продукта

IS230TDBTH2A — это высокопроизводительная клеммная колодка дискретного ввода/вывода, разработанная и изготовленная компанией GE. Являясь основным компонентом распределенной системы управления Mark VIe (DCS), он широко используется для управления газовыми и паровыми турбинами большой мощности в таких отраслях, как энергетика и нефтехимия.

IS230TDBTH2A использует архитектуру тройного резервирования модулей (TMR), которую обычно необходимо использовать в сочетании с тремя пакетами ввода-вывода PDIO, каждый из которых подключен к трем различным контроллерам: R, S и T, чтобы гарантировать стабильную работу системы в случае единой точки отказа. Это имеет решающее значение для критически важных функций, таких как защита от аварийного отключения.

Практический опыт

1. Предыстория проекта: На одной теплоэлектростанции имеется комплект газотурбинных установок 9Э, которые находятся в эксплуатации уже много лет. По мере старения оборудования исходная система управления Mark V постепенно обнаруживала такие проблемы, как прекращение производства оборудования, трудности с приобретением запасных частей и плохая масштабируемость, вызванная закрытой системой. В ответ на потребности современной промышленности в открытых интерфейсах связи и сетях полевых шин на электростанции было принято решение модернизировать основную систему управления и внедрить распределенную систему управления Mark VIe на основе открытой архитектуры.

2. Развертывание решений и оборудования. В ходе этого обновления и преобразования команда инженеров приняла модульную и распределенную архитектуру ввода-вывода. Среди них IS230TDBTH2A, являющаяся ключевой клеммной платой аналогового/дискретного ввода-вывода, установлена ​​в шкафу местного управления корпуса газовой турбины. Сбор и обработка сигнала: IS230TDBTH2A отвечает за прямое подключение различных датчиков на площадке газовой турбины, включая термопары для контроля температуры подшипников, датчики 4–20 мА для контроля давления смазочного масла и датчики для мониторинга условий вибрации. Он масштабирует и модифицирует эти исходные физические сигналы, преобразуя их в стандартные цифровые сигналы, которые может распознать система управления. Управление исполнительным механизмом. Помимо ввода сигналов, IS230TDBTH2A также выполняет задачи управления некоторыми исполнительными механизмами, такие как получение инструкций от контроллера и выдача сигналов для регулировки степени открытия сервоклапана, тем самым точно управляя потоком топлива или действием клапана остановки компрессора.

3. Эффект и ценность внедрения. Благодаря внедрению нового поколения модулей ввода-вывода, включая IS230TDBTH2A, эта электростанция достигла интеграции EIC, трех электрических систем: преодолевая аппаратные барьеры между традиционными PLCS и DCS, а также используя унифицированную аппаратную платформу и операционную систему, она реализовала интеграцию электричества.
