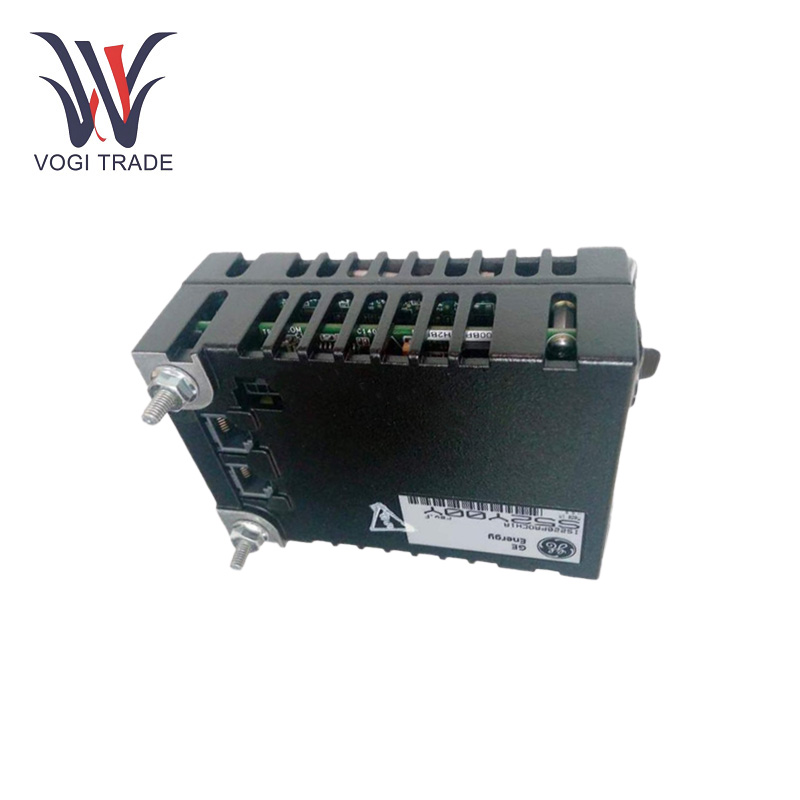

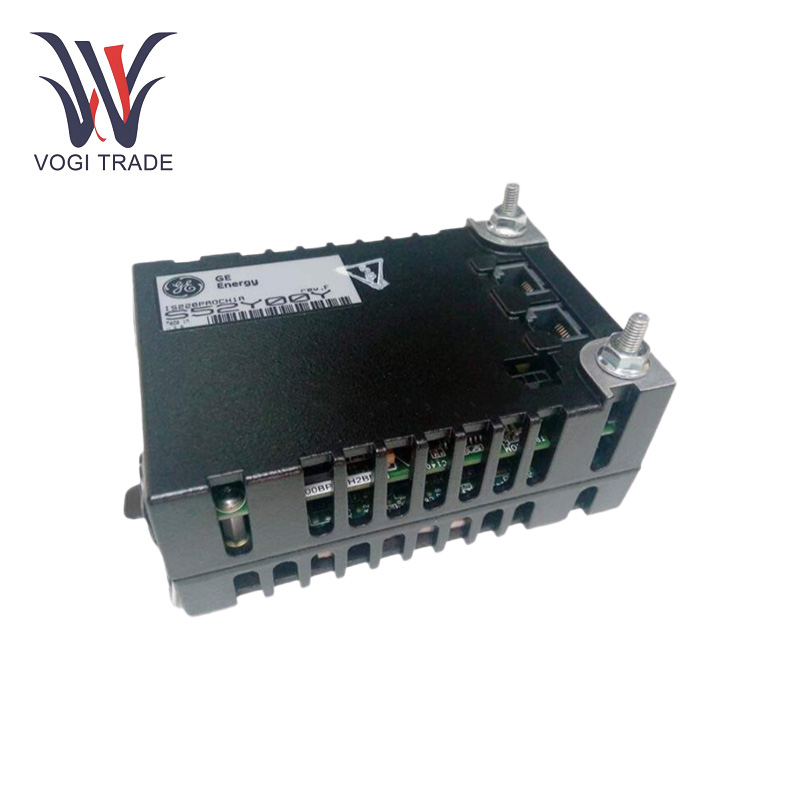

Бренд: GEОписание: I/O PackСостояние: совершенно новыйСертификат: Письмо отчета о тестировании COOГарантия: 1 годИнвентарь Qty: 6Платеж: T/T.Справочный порт: ШэньчжэньGE IS220PSCAH1A - это серийный коммуникационный модуль ввода -вывода. Он облегчает связь между системами управления и внешними устройствами с помощью последовательных протоколов RS485, RS232 и RS422. Шесть каналов последовательной связи поддерживаются для одновременного взаимодействия устройства.
Производство |
Гей |
Номер модели |
IS220PSCAH1A |
Заказ номер |
IS220PSCAH1A |
Каталог |
Марк мы |
Страна происхождения |
США |
HS -код |
8479909090 |
Измерение |
25 см*25 см*10 см |
Упаковочный размер |
27 см*27 см*12 см |
Масса |
1,2 кг |
Эксплуатационные параметры
Номинальное напряжение питания:24 VDC (постоянный ток)
Рабочая диапазон напряжений:20 В постоянного тока до 30 В постоянного тока.
Потребление мощности: 0,36 А при 28 В пост.
Тип ввода:IS220PSCAH1A взаимодействует с последовательными устройствами связи по каналам, которые поддерживают протоколы RS485, RS232 и RS422.
Входное напряжение:Модуль получает сигналы от подключенных внешних устройств на стандартных уровнях напряжения последовательной связи (например, от 0 В до 5 В для RS232).
Выходное напряжение:Совместим с уровнями стандартного напряжения RS485, RS232 и RS422, с типичным диапазоном от 0 в 5 В для RS232 и дифференциальным сигналом для RS485/RS422.
Выходной ток:Модуль может управлять внешними устройствами с низкой мощью, такими как индикаторы состояния или реле.
Особенности продукта
Серийная связь:Система управления и внешние устройства, такие как датчики, приводы и другие системы управления, могут надежно общаться посредством последовательной связи, поддерживаемой GE IS220PSCAH1A.
Мониторинг в реальном времени:GE IS220PSCAH1A позволяет мониторингу подключенных устройств в режиме реального времени, что позволяет немедленному действию.
Диагностический потенциалIES:Модуль обеспечивает диагностику для мониторинга здоровья каналов связи и подключенных устройств, и это может помочь облегчить упреждающее обслуживание.
Рейтинг защиты от IP:GE IS220PSCAH1A является продуктом IP20, который означает, что он защищает от твердых веществ, превышающих только 12 мм (без защиты воды). Однако он все же должен установить на панели управления, чтобы обеспечить безопасность от факторов окружающей среды.
Защита над тока:Для защиты модуля и подключенных устройств модуль включает защиту от перегрузки.
SпобуждатьЗащита:Модуль оснащен защитой от усиления защиты от переходных пиков напряжения, типичных для промышленных сред.
Изоляция:Предлагает электрическую изоляцию между входными и выходными целями, повышение безопасности и предотвращение проблем с цикла заземления.
Шесть каналов последовательной связи:GE IS220PSCAH1A реализует шесть каналов последовательной связи, которые можно настроить индивидуально для облегчения связи между несколькими устройствами.
Стандарт связи:Совместим со стандартными стандартами RS485, RS232 и RS422.
Высокоскоростные данные:Высокоскоростная поддержка последовательной связи гарантирует, что данные можно быстро обмениваться между системой управления и подключенными устройствами.
Решение:Модуль обеспечивает передачу данных высокого разрешения, необходимую для точного управления и мониторинга приложений.
Установка
Монтаж:Используйте соответствующую панель корпуса или управления, чтобы обеспечить безопасность модуля GE IS220PSCAH1A от факторов окружающей среды на месте работы
Электрические соединения:Модуль подключен к источнику питания 24 В постоянного тока, обращая внимание на полярность и безопасное экологическое экранирование.
Последовательные ссылки используют шесть последовательных каналов для подключения к внешним устройствам с подходящими стандартами (RS485, RS232 или RS422).
Определение:Установите параметры конфигурации на модуле. Такие как настройки связи и канала, основанные на системных требованиях.
Тестирование:После установки выполните тщательное тестирование, чтобы проверить функциональность модуля и интеграцию с системой управления.
Диапазон приложений
в первую очередь используется:в приложениях промышленной автоматизации, таких как системы управления газовыми турбинами. Он может работать в рамках нескольких стандартов последовательной связи и поддерживать несколько каналов, что делает его подходящим для сложных систем управления, которые нуждаются в надежном и адаптируемом подходе к коммуникации.
Поиск неисправностей
Диагностические светодиоды:Диагностические светодиоды модуля указывают на проблемы, проверьте, освещаются ли какие -либо светодиоды неисправности.
Проверьте журналы системы:Ищите сообщения об ошибках или предупреждения, связанные с модулем в журналах системы.
Соединения:Проверьте все электрические и последовательные соединения.
