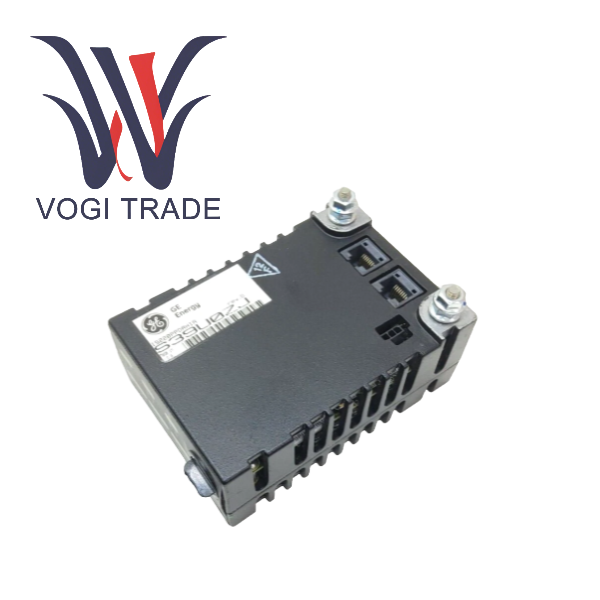

GE IS220PPDAH1A

Обзор продукта

GE IS220PPDAH1A — это важнейший модуль энергетической инфраструктуры, разработанный компанией General Electric для своих передовых турбин Mark VIe и Mark VIeS, а также систем управления технологическими процессами. Его официальное название — «Pack Power Distribution — Local, DC». Это не модуль обработки сигналов или сбора данных, а незаменимый «энергетический концентратор» во всей архитектуре распределенного ввода-вывода Mark VIe. Основная функция IS220PPDAH1A — получать управляющее питание 28 В постоянного тока от вышестоящего основного модуля распределения питания и безопасно, надежно и защищенно распределять его между несколькими процессорными модулями ввода-вывода, установленными в одном локальном пакете ввода-вывода. Обеспечивая защиту ответвлений и возможности цепного соединения, IS220PPDAH1A гарантирует, что отказ одного модуля ввода-вывода не приведет к потере питания всего пакета ввода-вывода, тем самым значительно повышая доступность и удобство обслуживания системы.

Функции продукта

Локальное и модульное распределение электроэнергии

IS220PPDAH1A интегрирует функцию распределения питания в каждый локальный пакет ввода-вывода. Это означает, что каждый пакет ввода-вывода становится независимым блоком питания, больше не полагаясь на большое количество отдельных линий электропитания, выведенных из центрального шкафа, что значительно упрощает проводку на месте.

Защита критически важных ответвлений

Самовосстанавливающийся предохранитель PTC является основной функцией безопасности. IS220PPDAH1A реализует «изоляцию неисправности»: если модуль ввода-вывода выходит из строя из-за внутреннего короткого замыкания, срабатывает только PTC, который подает питание на этот модуль, отключая питание модуля, в то время как другие модули в том же пакете ввода-вывода и другие части сети ввода-вывода будут продолжать работать нормально. Это значительно повышает отказоустойчивость и доступность системы.

Поддержка гибкой распределенной архитектуры

Функция кольцевой цепочки является основой для построения удаленного ввода-вывода Mark VIe. Главный модуль распределения питания JPDH в главной диспетчерской может подавать питание на первый блок удаленного ввода-вывода по одному кабелю. IS220PPDAH1A в этом пакете ввода-вывода затем проходит через кольцевую цепь для подачи питания на следующий пакет ввода-вывода и т. д., что позволяет легко охватывать расстояния в сотни или даже тысячи метров, развертывая точки ввода-вывода в месте, ближайшем к оборудованию на объекте.

Повышение надежности и ремонтопригодности системы.

Упрощение проводки уменьшает количество силовых кабелей, снижая риск ошибок проводки и возникновения точек неисправности.

Когда блок ввода-вывода теряет питание, обслуживающий персонал может быстро определить, является ли это самой платой PPDA, проблемами с восходящим источником питания или определенным модулем ввода-вывода, вызывающим срабатывание PTC. Благодаря способности PTC к самовосстановлению, многие неисправности сверхтока могут автоматически вернуться в нормальное состояние после устранения.

Пассивная, высоконадежная конструкция

Поскольку это активная плата, не содержащая полупроводников, ее частота отказов чрезвычайно низка, а ее среднее время безотказной работы очень велико, что является краеугольным камнем стабильной работы системы.

Рекомендации по сопутствующим продуктам

Входной силовой модуль

IS200JPDHG1, распределительное распределительное устройство высокой плотности, обычно устанавливается в главном шкафу управления и обеспечивает питание 28 В постоянного тока для нескольких плат PPDA.

Другие платы питания этой серии

IS220PPDAH2A, обновленная плата PPDA.

Модуль ввода-вывода, принимающий энергию

IS200VAICH1A, Модуль аналогового ввода.

IS200VVIBH1A, Модуль ввода вибрации.

IS200PRTDH1A, модуль ввода RTD.

Соответствующие шкафы/стойки

Mark VIe Local I/O Pack, Local I/O Package, плата PPDA установлена ​​в этом шкафу.
