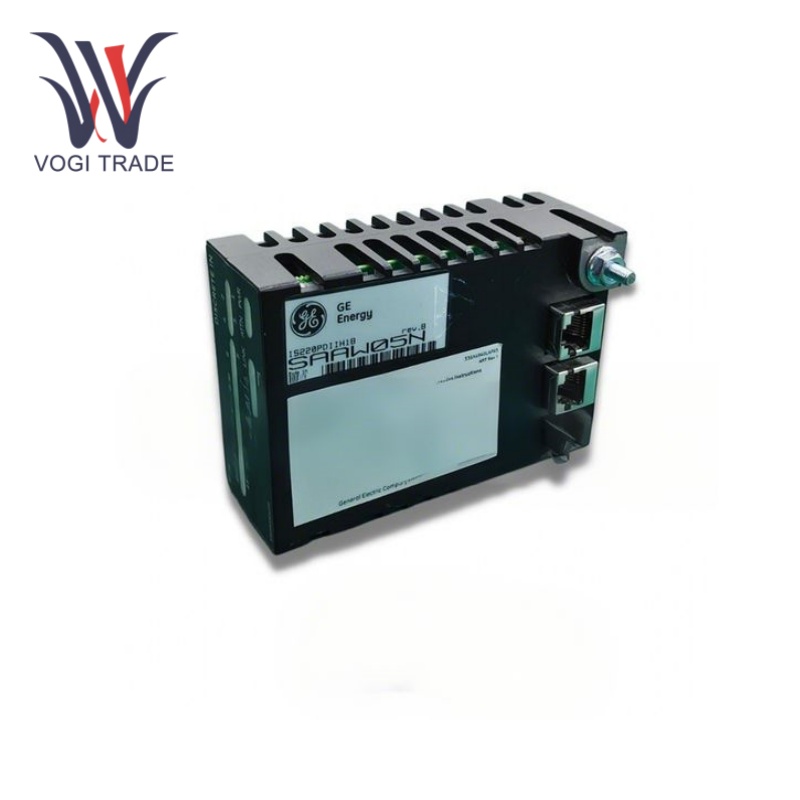

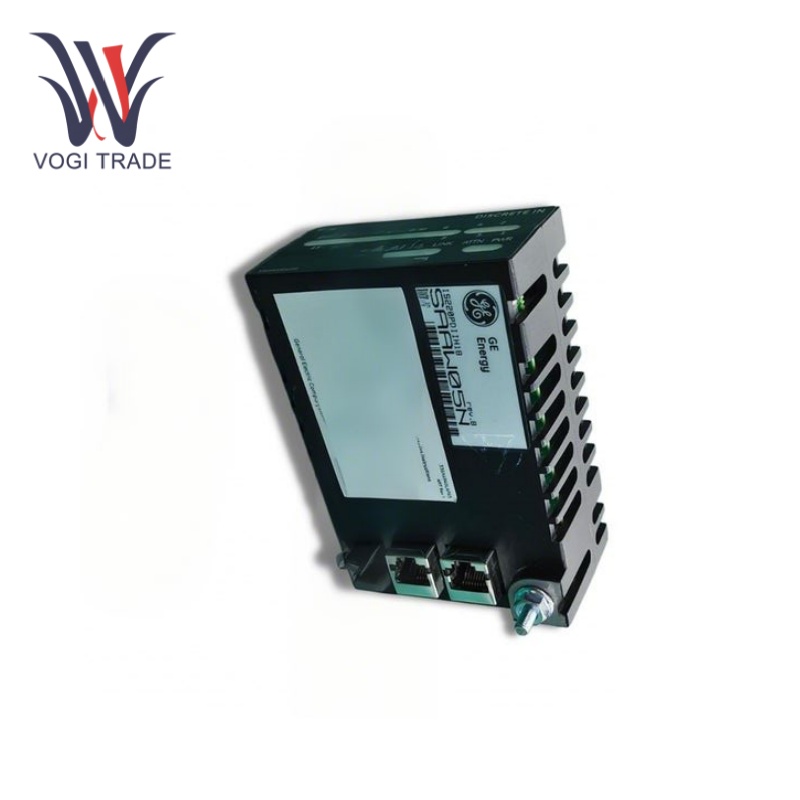

GE IS220PDIIH1A

Рабочая температура:От 0 до 60 °С.

Входные каналы:24 контактных входа.

Выходные каналы:12 релейных выходов.

Входная изоляция:Оптическая изоляция до 1500 В.

Входной фильтр:Аппаратный фильтр, 4 мс.

Подавление переменного напряжения:60 В среднеквадратичного значения.

Порты Ethernet:2 интерфейса Ethernet RJ45.

Входное напряжение:Номинальное напряжение составляет 28,0 В постоянного тока, минимальное напряжение 27,4 В постоянного тока.

Функции Особенности

Высокоскоростная обработка и связь:GE IS220PDIIH1A может быстро обрабатывать данные при той же скорости передачи данных. Он имеет несколько портов Ethernet, которые обеспечивают быструю и надежную связь с различными устройствами системы управления, обеспечивая обмен данными в реальном времени и выполнение команд управления.

Изоляция и фильтрация сигналов:GE IS220PDIIH1A имеет оптическую изоляцию между входными и выходными сигналами и внутри внутренней цепи с напряжением изоляции до 1500 В, что эффективно изолирует внешние помехи и защищает модули и системы от электрических скачков напряжения и шума. Кроме того, он имеет аппаратный фильтр для фильтрации шума на высокой частоте и защиты от помех на входе, что повышает точность и стабильность сигнала.

Множество цифровых входных и выходных каналов:GE IS220PDIIH1A обычно предоставляет множество цифровых входных и выходных каналов. Каналы цифрового ввода способны принимать сигналы от различных переключателей, датчиков и других дискретных устройств, а каналы цифрового вывода могут управлять реле, электромагнитными клапанами и другими исполнительными механизмами, что делает их хорошо подходящими для сложных приложений промышленного управления.

Диагностика неисправностей

Серийная диагностика:Диагностика обмена последовательной связью обычно доступна через инфракрасный последовательный порт связи на модуле или через другие коммуникационные интерфейсы для локальной диагностической последовательной связи. Пользователь может подключиться к модулю с помощью специального диагностического инструмента и использовать последовательный порт для связи с GE IS220PDIIH1A для получения подробной информации, такой как состояние процессора, памяти, каналов ввода и вывода и т. д., чтобы быстро найти и решить проблему.

Системный мониторинг и сигнализация:Рабочее состояние модуля можно отслеживать непосредственно в системе в режиме реального времени. При обнаружении неисправности и ошибки система может выдавать соответствующую информацию о тревогах и диагностический отчет, а затем уведомлять оператора через человеко-машинный интерфейс (HMI) или другими способами, чтобы оператор мог вовремя принять меры по устранению неисправности.

Области применения

Электроэнергетика:GE IS220PDIIH1A используется в системах управления газовыми, паровыми и ветряными турбинами электроэнергетики, таких как распределенные системы управления турбинами серии Mark VIe. Он проходит через цифровой вход и выход нескольких типов датчиков и переключателей в турбине, включая, помимо прочего, состояние включения/выключения клапанов, рабочее состояние насосов и сигналы тревоги от нескольких защитных устройств, точно получая информацию о состоянии турбины и эффективное обеспечение безопасной работы турбины.

Промышленная автоматизация:Он используется для производственных линий промышленной автоматизации, таких как химическая, фармацевтическая, пищевая промышленность и другие отрасли промышленности, а также может использовать модуль для подключения различных дискретных устройств, таких как бесконтактный переключатель, концевой выключатель, электромагнитный клапан и т. д., для реализации мониторинг и контроль производственного процесса. Например, отслеживание состояния открытия и закрытия конвейерной ленты, рабочего состояния роботизированной руки и состояния наполнения упаковочной машины, а также управление запуском и остановкой оборудования и переключением технологического процесса.

Системы вентиляции и кондиционирования:GE IS220PDIIH1A можно использовать для мониторинга рабочего состояния всех отдельных компонентов в системах отопления, вентиляции и кондиционирования воздуха, включая рабочее состояние вентиляторов, насосов и компрессоров, а также состояние открытия и закрытия заслонок и клапанов. После получения и обработки этих цифровых входных и выходных сигналов он может затем изменить работу, постоянно экономя энергию и обеспечивая комфортное использование.
