GE IS220PAICH2B

Обзор продукта

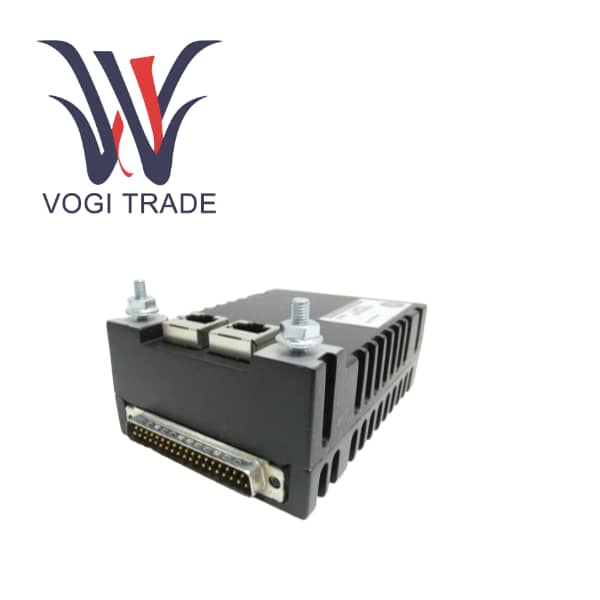

IS220PAICH2B — это плата процессора ввода-вывода с одним слотом, основанная на архитектуре CPCI. Являясь основным компонентом распределенной системы ввода-вывода Mark VIe, он отвечает за соединение контроллера с аналоговыми устройствами на месте.

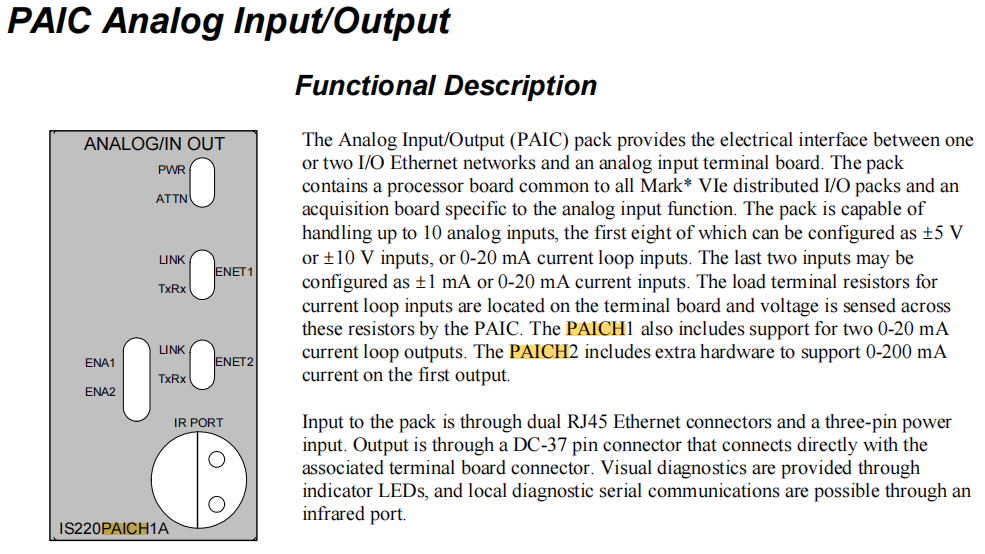

PAIC — это гибридная плата, которая может обрабатывать 10 аналоговых входных каналов и 2 аналоговых выходных канала. Он связывается с контроллером через Ethernet, обеспечивая сбор, обработку сигналов на месте и вывод команд управления.

PAIC служит мостом, соединяющим сеть управления верхнего уровня и локальное оборудование нижнего уровня, поддерживая симплексную, двойную и TMR-архитектуру управления.

Функциональные особенности продукта

Резервная связь с двумя сетевыми портами

IS220PAICH2B оснащен двумя независимыми портами Ethernet 10/100Base-T: ENET1 и ENET2. Он поддерживает подключение двух сетевых кабелей. Когда одна сеть выходит из строя, другая может легко взять на себя управление, чтобы обеспечить непрерывность сигналов управления.

Высокоточная обработка сигналов

Встроенный 16-битный аналого-цифровой преобразователь и 14-битный цифро-аналоговый преобразователь обеспечивают чрезвычайно высокое разрешение, позволяя улавливать мельчайшие изменения сигналов на месте.

Аппаратный контроль и самодиагностика

Встроенный аппаратный сторожевой таймер в сочетании с самотестированием при включении питания и непрерывным мониторингом работы позволяет оперативно обнаруживать неисправности оборудования и вызывать сигналы тревоги.

Электронное сопоставление идентификаторов

Встроенный электронный идентификационный чип автоматически считывает и проверяет совместимость версии оборудования с клеммной колодкой при включении питания, предотвращая ошибки управления, вызванные несовместимым программным и аппаратным обеспечением.

Обнаружение остановки компрессора

Прошивка включает в себя специальный алгоритм, который контролирует первые 4 аналоговых входных канала, чтобы определить, остановился ли компрессор в реальном времени, и может напрямую активировать защиту от отключения.

Поддержка горячей замены

Поддержка онлайн-замены. При отсутствии питания в системе плату можно напрямую отключить и подключить, что значительно облегчает обслуживание и устранение неисправностей.

Эволюция продукта и технологическое развитие

От Марка VI до Марка VIe

Предшественником PAIC была плата VAIC в системе Mark VI. Самый большой технологический скачок произошел в интерфейсе связи. VAIC использовала шину VME, а PAIC переключилась на Ethernet. Это позволило PAIC иметь большую дальность передачи и более высокую пропускную способность данных.

Изменения архитектуры

PAIC принял архитектуру промышленного стандарта CPCI, которая имеет лучшую ударопрочность и модульные характеристики по сравнению с шиной VME.

Будущие тенденции

Хотя GE в настоящее время продвигает платформу Mark VIeS, PAIC, как основная плата ввода-вывода для Mark VIe, все еще находится на зрелой и стабильной стадии и широко используется в операционных подразделениях по всему миру.

Альтернативная совместимость

Прямые заменители

Модернизированная или пониженная версия той же серии IS220PAICH2B, если она правильно настроена в ToolboxST, обычно сохраняет тот же физический размер и определение интерфейса.

Безальтернативные предметы

Детали не могут быть заменены непосредственно платами ввода-вывода систем Mark V или Mark VI, поскольку архитектура шины и протокол связи совершенно разные.

Требования совместимости

Этот элемент необходимо использовать вместе с аналоговой клеммной колодкой IS200TBAIH1C.
