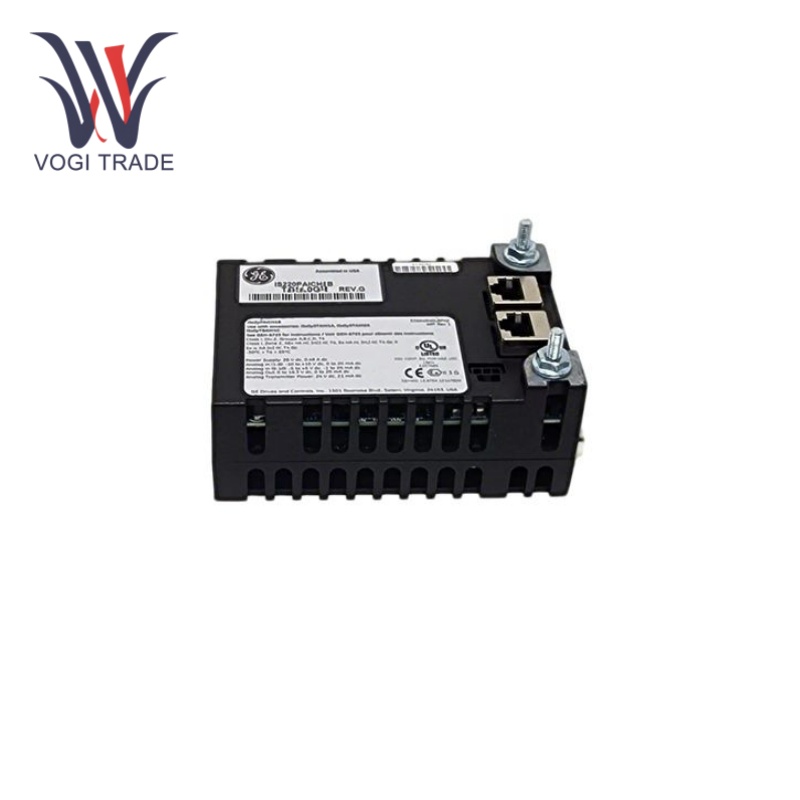

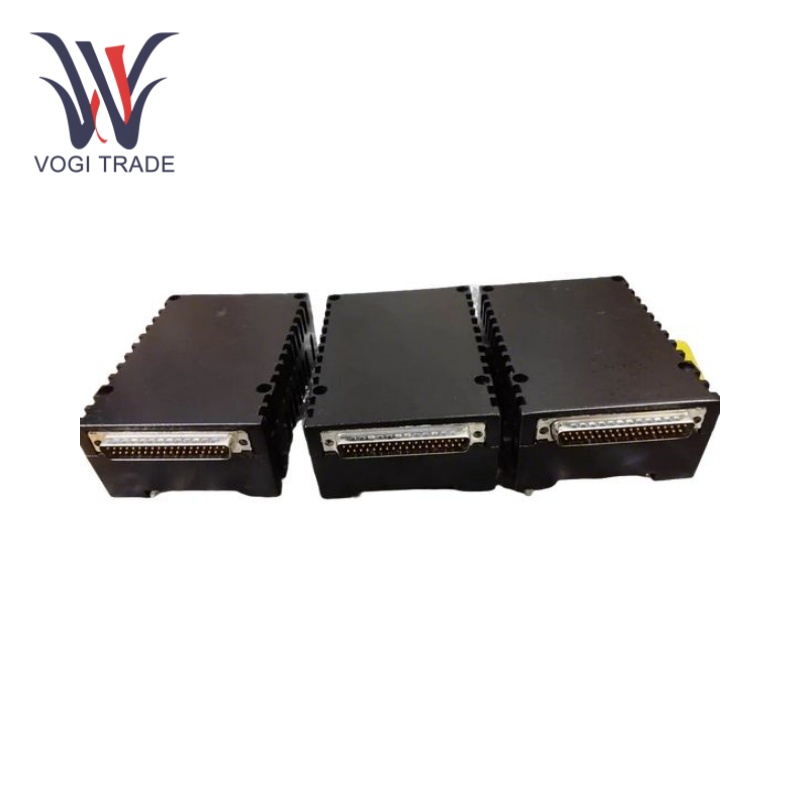

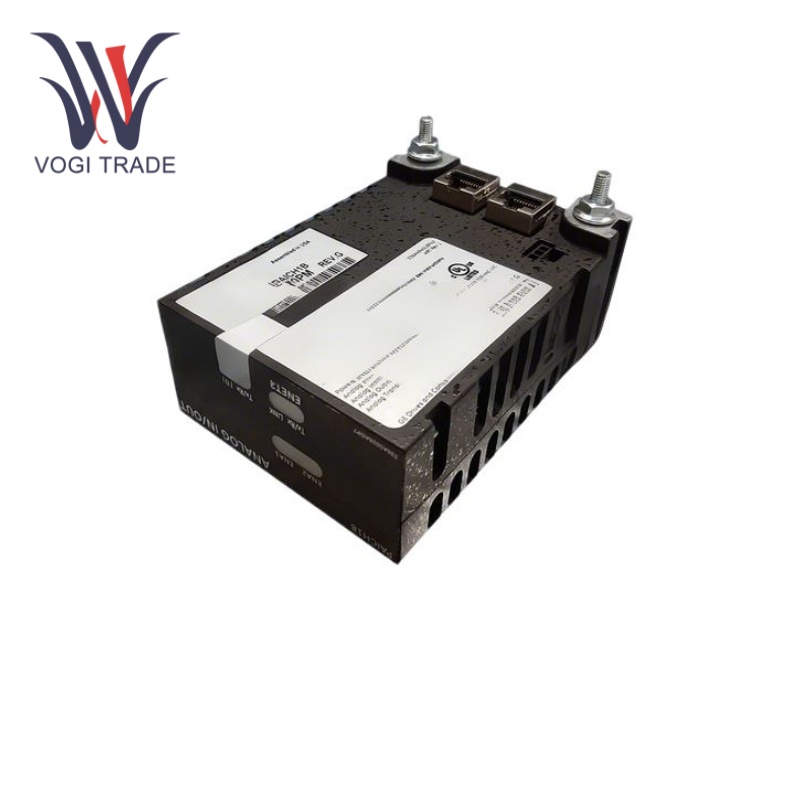

GE IS220PAICH1B

Технические параметры

Количество входов: 10.

Диапазоны входного напряжения:1-5 В постоянного тока.

Разрешение входного преобразователя:16-битный аналого-цифровой преобразователь.

Диапазоны выходного тока:0-20 мА.

Время сканирования:Обычное сканирование составляет 5 миллисекунд (200 Гц).

Источник питания:24 В постоянного тока.

Потребляемая мощность:5,3 Вт.

Рабочая температура:от -40°С до +70°С.

Температура хранения:От -40 °С до +85 °С.

Влажность:От 10% до 95% (без конденсации).

Функциональные характеристики

Преобразование высокого разрешения:Входной преобразователь GE IS220PAICH1B имеет разрешение 16 бит, что позволяет точно преобразовывать аналоговые сигналы в цифровые формы, обеспечивая возможности высокоточного сбора и обработки данных.

Процессор и операционная система:GE IS220PAICH1B оснащен процессором Power Quicc II Pro Freescale с частотой 667 МГц и использует операционную систему QNX Neutrino, многозадачную ОС реального времени, предназначенную для высокоскоростных и высоконадежных промышленных приложений, обеспечивающую надежные возможности вычислений и обработки данных.

Изолированные каналы ввода/вывода:Каждый аналоговый входной и выходной канал изолирован. Выход из строя одного канала не повлияет на нормальную работу других каналов. Таким образом, это повышает надежность и стабильность системы.

Диагностика неисправностей

Функции мониторинга сигнализации и состояния:GE IS220PAICH1B имеет специальные функции сигнализации, например, 82-83, которая указывает на то, что реле самоубийства в блоке неработоспособно. Возможная причина может заключаться в том, что команда реле самоубийства, которая подготавливает его к работе в блоке, не соответствует обратная связь, связанная с ним. Другими возможными причинами могут быть аппаратный сбой или отказ реле на плате сбора данных. Основное решение этой проблемы — замена самого пакета ввода-вывода.

Инструменты мониторинга и диагностики системы:В случае распределенной системы управления турбиной серии Mark VIe обычно имеются инструменты мониторинга и диагностики системы. Эти инструменты могут помочь пользователям в режиме реального времени контролировать рабочее состояние GE IS220PAICH1B, например, состояние входного сигнала и выходного сигнала, рабочее состояние процессора, состояние сетевого подключения и т. д. Система может создавать соответствующие подсказки об ошибках и диагностические отчеты, чтобы помочь пользователям быстро находить и решать проблемы.

Области применения

Электроэнергетика:Он обычно используется в электроэнергетике, системах управления газовыми, паровыми и ветряными турбинами, а также в распределенных системах управления турбинами серии Mark VIe. Результаты предварительной обработки данных передаются соответствующему исполнительному устройству для его управления.

Промышленная автоматизация:GE IS220PAICH1B можно использовать для подключения различных аналоговых устройств, таких как датчики, передатчики, исполнительные механизмы и т. д., для реализации сбора и управления аналоговыми сигналами, а затем для завершения мониторинга и управления производственным процессом.

Системы отопления, вентиляции и кондиционирования:Модуль можно использовать для измерения и управления аналоговыми сигналами, такими как температура, влажность, давление и т. д. различных датчиков, а также для управления кондиционером, вентилятором, водяным насосом и другим оборудованием для достижения энергосбережения и комфорта.

Другие приложения промышленного контроля:GE IS220PAICH1B также может использоваться в металлургической, бумажной, водоочистной и других отраслях промышленности при высокоскоростной обработке данных и высоких требованиях к надежности других промышленных систем управления.
