GE IS215ACLEH1AB

Обзор продукта

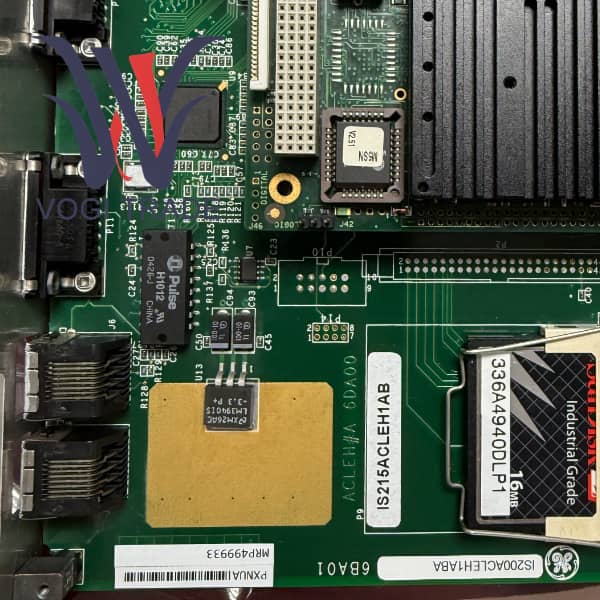

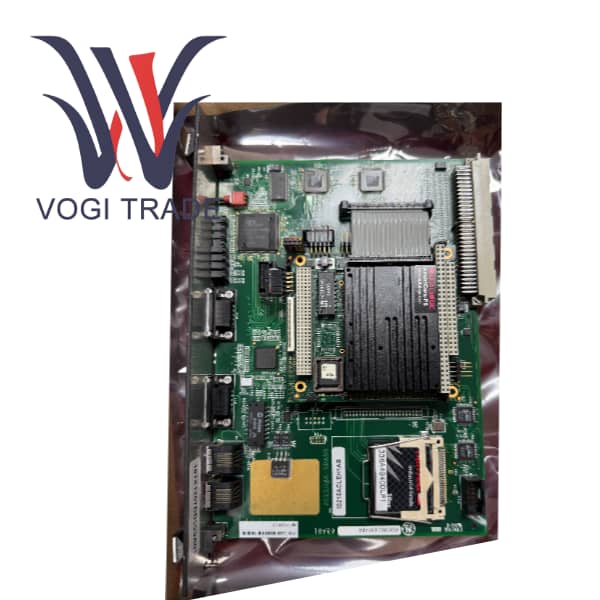

GE IS215ACLEH1AB — это высокопроизводительный главный контроллер с микропроцессорным управлением, разработанный компанией General Electric для приводных устройств переменного/постоянного тока серии Innovation и цифровой системы управления возбуждением EX2100. Официальное название этого модуля — Модуль уровня управления приложениями, ACL. Этот модуль служит «мозгом» и «нервным центром» всей системы привода или возбуждения, отвечающим за выполнение основных алгоритмов управления, управление сетями связи, обработку данных ввода-вывода, запуск пользовательских приложений и обеспечение диагностики системы. Модуль IS215ACLEH1AB устанавливается в стандартное шасси привода Innovation Series или шасси управления возбуждением EX2100 и осуществляет высокоскоростной обмен данными с блоками питания, модулями ввода-вывода и другими подсистемами через разъемы объединительной платы. Его мощные вычислительные возможности и богатые коммуникационные интерфейсы делают возможным сложное управление двигателем, автоматизацию процессов и системную интеграцию.

Индикация состояния

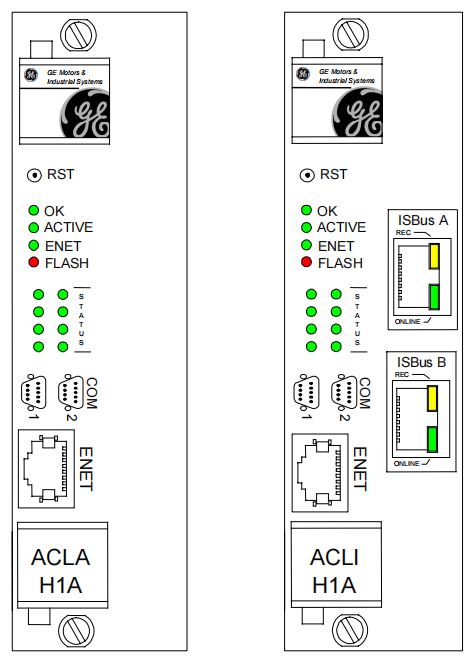

Светодиод на передней панели

OK           Загорается, когда сторожевой таймер работает правильно.

АКТИВНО    Загорается, когда ЦП обращается к памяти.

ENET       Мигает, когда Ethernet передает или принимает данные

FLASH      Загорается, когда во флэш-памяти выполняется операция записи.

СТАТУС   Отображает состояние запуска BIOS или код неисправности.

Сравнение преимуществ и недостатков Преимущества

Мощный и стабильный. Разработан специально для суровых промышленных условий и отличается высокой надежностью.

Высокая интеграция функций. Интегрирует управление, связь и диагностику.

Полные инструменты отладки и обслуживания. Программное обеспечение Toolbox является мощным и значительно облегчает проектирование и последующее обслуживание.

Полная интеграция с экосистемой GE. Решения GE по приводам и возбуждению позволяют достичь максимальной эффективности.

Хорошая производительность в реальном времени. ОСРВ QNX обеспечивает определенность управления.

Недостатки

Это запатентованная технология, привязанная к платформам GE Innovation Series и EX2100, и не может использоваться для устройств других марок.

Относительно зрелая технология на базе архитектуры 486 хоть и способна выполнять свои задачи, но ее вычислительная мощность ограничена по сравнению с современными многоядерными процессорами.

Зависимость от специального программного обеспечения, необходимость использования программного обеспечения Toolbox от GE для настройки и обслуживания, а также необходимость обучения.

Высокая стоимость замены. Поскольку основной контроллер поврежден, стоимость замены и реконфигурации высока.
