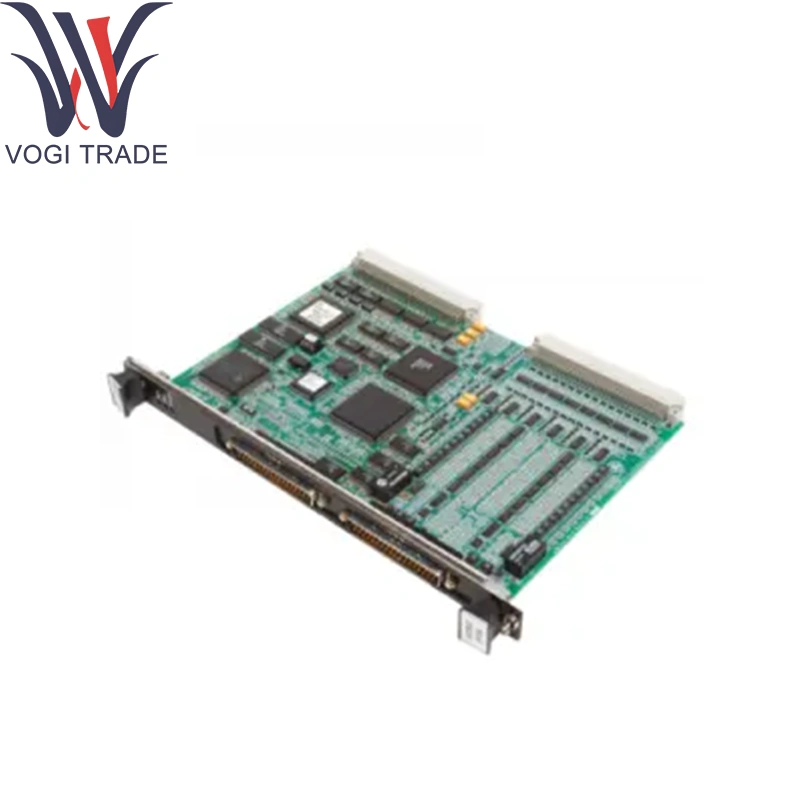

GE IS210WSVOH1A Servo Driver Poard

GE IS210WSVOH1A Технические параметры платы водителя.

GE IS210WSVOH1A Входы на уровень воды:

4 × мостосоцветные каналы (для зондов резистивного моста)

Возбуждение: 5VDC Nominal (диапазон 4–6 В)

Чувствительность: 1–20 МВ/В.

Резолюция: 24-битная Δς ADC

Скорость выборки: 100 -секундные/сек за канал

GE IS210WSVOH1A клапанный привод клапанов:

8 × выходы драйвера с открытым корпорацией

Напряжение нагрузки: 24 В постоянного тока номинал (18–32 В постоянного тока)

Вток диска: до 500 мкм на канал

Скорость переключения: включение ≤5 мс; Отключение ≤3 мс

Изоляция: усиленное канал к каналу и каналу на землю (> 1 кВ)

Диагностика: обнаружение неисправностей на уровне воды (открытое/короткое) и нагрузка клапана-нагрузки

Разъемы: два 50-контактных разъема в стиле DIN-стиля; Полевая проводка через подключаемые терминальные блоки

GE IS210WSVOH1A окружающая среда:

Работая температура: от -30 ° C до +65 ° C

Температура хранения: от -40 ° C до +85 ° C

Влажность: до 95% RH, не конденсирование

Функция продукта

Условия и оцифровывают сигналы датчиков на уровне воды с помощью точного эксцизионного эксцизионного эксцидента и преобразования АЦП, обеспечивая защищенные от разлома выходы постоянного тока в клапаны. Сообщает показания на уровне воды в режиме реального времени и диагностику клапана-статуса над шиной Ionet Ethernet для контроллера Markvie/Vies для смазки с замкнутой петлей и управления уплотнением.

Основные вспомогательные модули

Пэк -оператор ввода/вывода: is42xpscah1b Power/Carrier Assembly

Модуль контроллера: ЦП GE MARKVIE (например, IS200TPROH1C)

Дополнительные доски ввода/вывода:

Драйверы соленоида/реле (IS200SRTDH2A)

Входы аналогового давления (IS220PAICH1A)

Доски дискретной вход (IS200TICIH2A)

Удлинительные компоненты

ПЛАНЧАТНЫЕ КОММАННЫЕ БЛОКИ: БЛОКИ ВИНТА

Комплекты адаптеров дин-расти

Экранирующие аксессуары: зажимы кабеля для подавления EMI на линии мостов низкого уровня

Калибровочные приспособления: внешний калибратор мостового моста 5 В для проверки на месте

Поддержка программного обеспечения

GE IS210WSVOH1A Конфигурация и калибровка:

Настройка возбуждения и масштабирования мостового судно

Мастер калибровки онлайна для корректировки нуля/пролета каналов уровня воды

Настройки вывода тока клапана-привода, настроенные в инженерном инструменте

GE IS210WSVOH1A Диагностика и мониторинг:

Открытый цикл, перегрузка и короткие тревоги для схем воды и клапанов, зарегистрированных в тегах HMI и OPC-DA

Самопроверка при включении с диагностическими флагами, доступными через диагностику контроллера

Обновления прошивки: доставлено как часть выпусков системы Markvie; применяется через Toolboxst ™

Документация: подробно описано в Руководстве по установке ввода/вывода GE Markvie/Vies и справочном руководстве по модулю на уровне воды и клапане.
