GE IS200WREAH1ACB

Обзор продукта

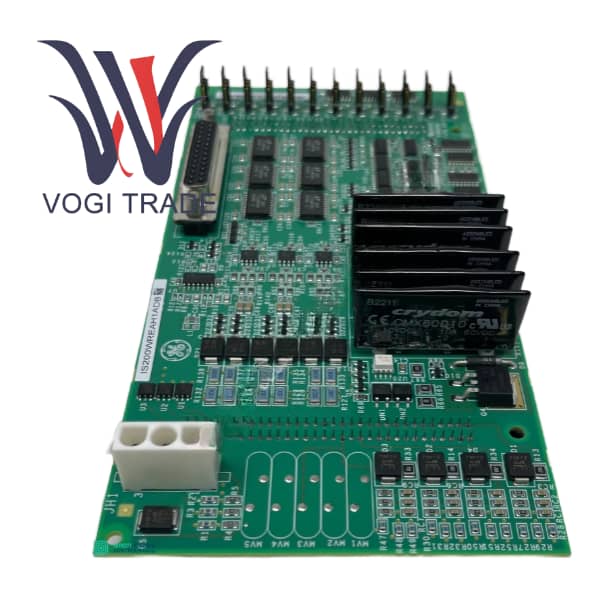

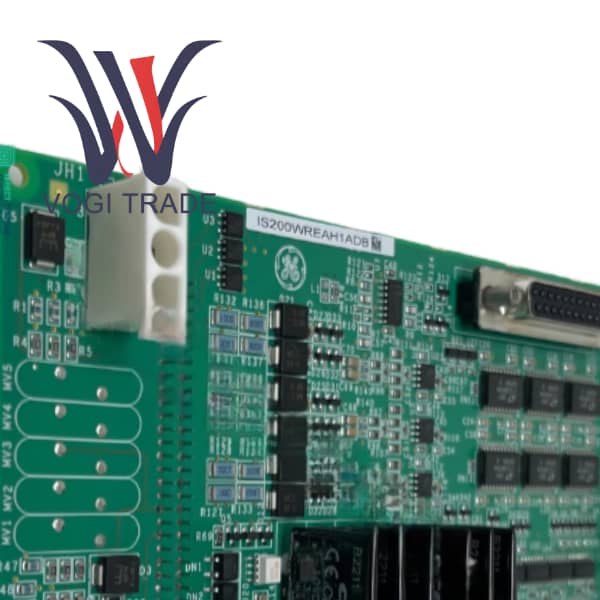

IS200WREAH1ACB — это интерфейсная плата аварийного отключения турбины, разработанная GE Energy для системы управления газовой/паровой турбиной Mark VIe.

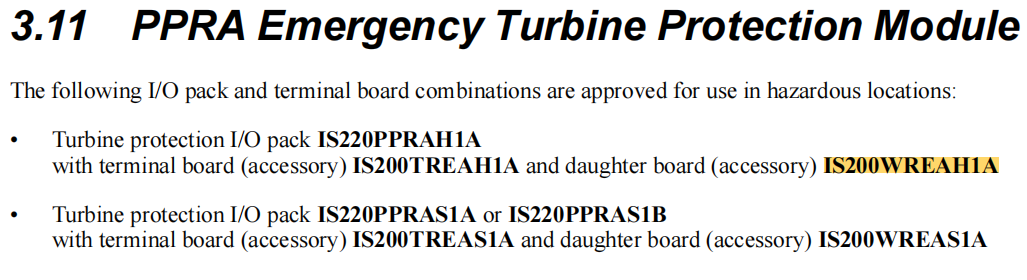

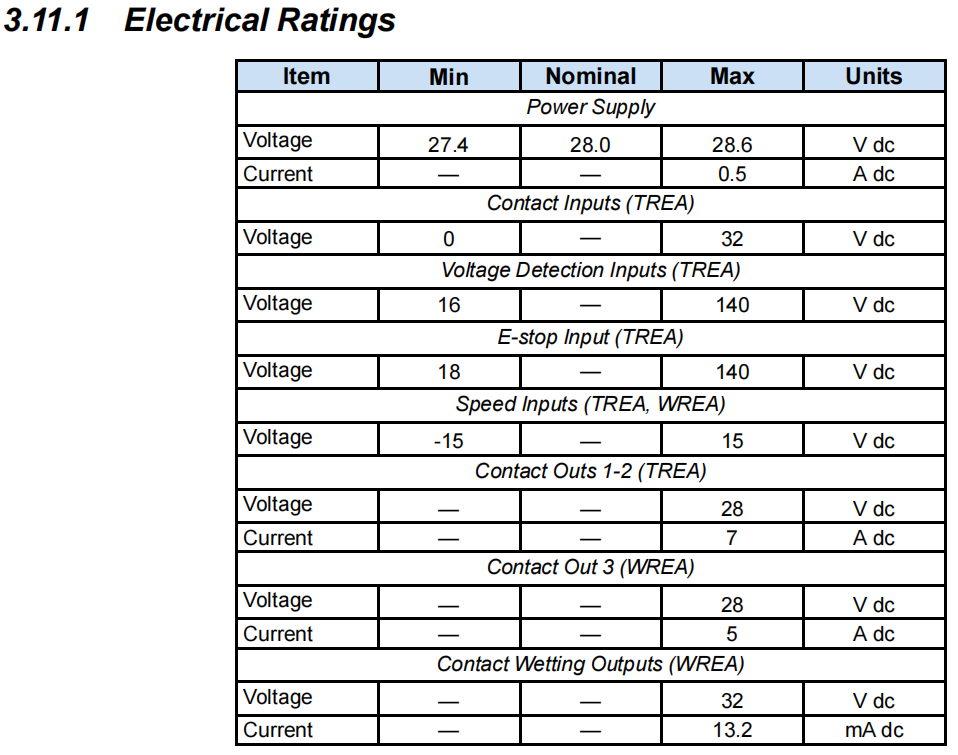

Это дополнительная плата, установленная в корпусе PPRA. Обычно он используется вместе с платой основного процессора TREA в качестве карты партнерской платы.

В архитектуре TMR или Dual Mark VIe плата платы WREA отвечает за обработку проводных сигналов отключения с объекта и непосредственно управляет реле отключения для отключения подачи топлива, служа последней линией защиты для защиты безопасности устройства.

Функциональные особенности продукта

Плата платы IS200WREAH1ACB специально разработана для приема сигналов «сухого контакта» или «мокрого контакта» с объекта. При обнаружении опасного сигнала он немедленно физически отключит подачу питания к клапану отсечки топлива и выполнит аварийное отключение.

Он использует компоненты промышленного класса и обладает защитой от электромагнитных помех, обеспечивая стабильную работу в средах с высокой вибрацией турбины и высоким электромагнитным шумом.

Плата обычно имеет светодиодные индикаторы для отображения состояния питания, рабочего состояния и определения состояния конкретного входа отключения.

В составе модуля PPRA комбинация WREA и TREA реализует разделение процессора и интерфейса, облегчая обслуживание и замену.

Конструкция соответствует принципу отказоустойчивости. Когда плата теряет питание или выходит из строя, обычно срабатывает механизм безопасности, предотвращающий возникновение опасности.

Фактический вариант использования

Кризис на парогазовой электростанции

В ночное время нагрузка силовой установки была низкой и агрегаты находились в состоянии тихоходного поворота. Внезапно из-за неисправности системы смазки датчик температуры подшипника турбины показал, что температура взлетела до 120℃ за 0,5 секунды. Плата платы IS200WREAH1A, установленная в модуле PPRA шкафа Mark VIe. Сработал температурный выключатель, замыкая сигнал сухого контакта и передавая его на входной канал платы платы WREA. WREA передал сигнал процессору TREA. Логика TREA расценила это как аварийное отключение и немедленно выдала команду действия WREA. Сработало реле внутри платы ВРЕА, отключив питание электромагнитной катушки клапана отсечки топлива. Установка безопасно отключается в течение 2 секунд, что позволяет избежать серьезных аварий с оборудованием, таких как перегорание подшипников и изгиб ротора.

Руководство по установке

Предупреждение! Перед установкой обязательно отключите питание или убедитесь, что поддерживается горячая замена. При установке в HazLoc соблюдайте правила взрывозащиты.

Шаги

Наденьте антистатический браслет.

Совместите плату платы с направляющими корпуса PPRA и плавно вставьте ее до полной фиксации разъемов.

Затяните выталкиватели на обоих концах платы, чтобы обеспечить хороший контакт между платой и объединительной платой.

Подключите внутренние сигнальные линии к соответствующим клеммным колодкам платы WREA.

После включения наблюдайте за светодиодными индикаторами на плате. PWR должен постоянно гореть зеленым светом, OK должен мигать зеленым светом, а TRIP должен быть выключен.
